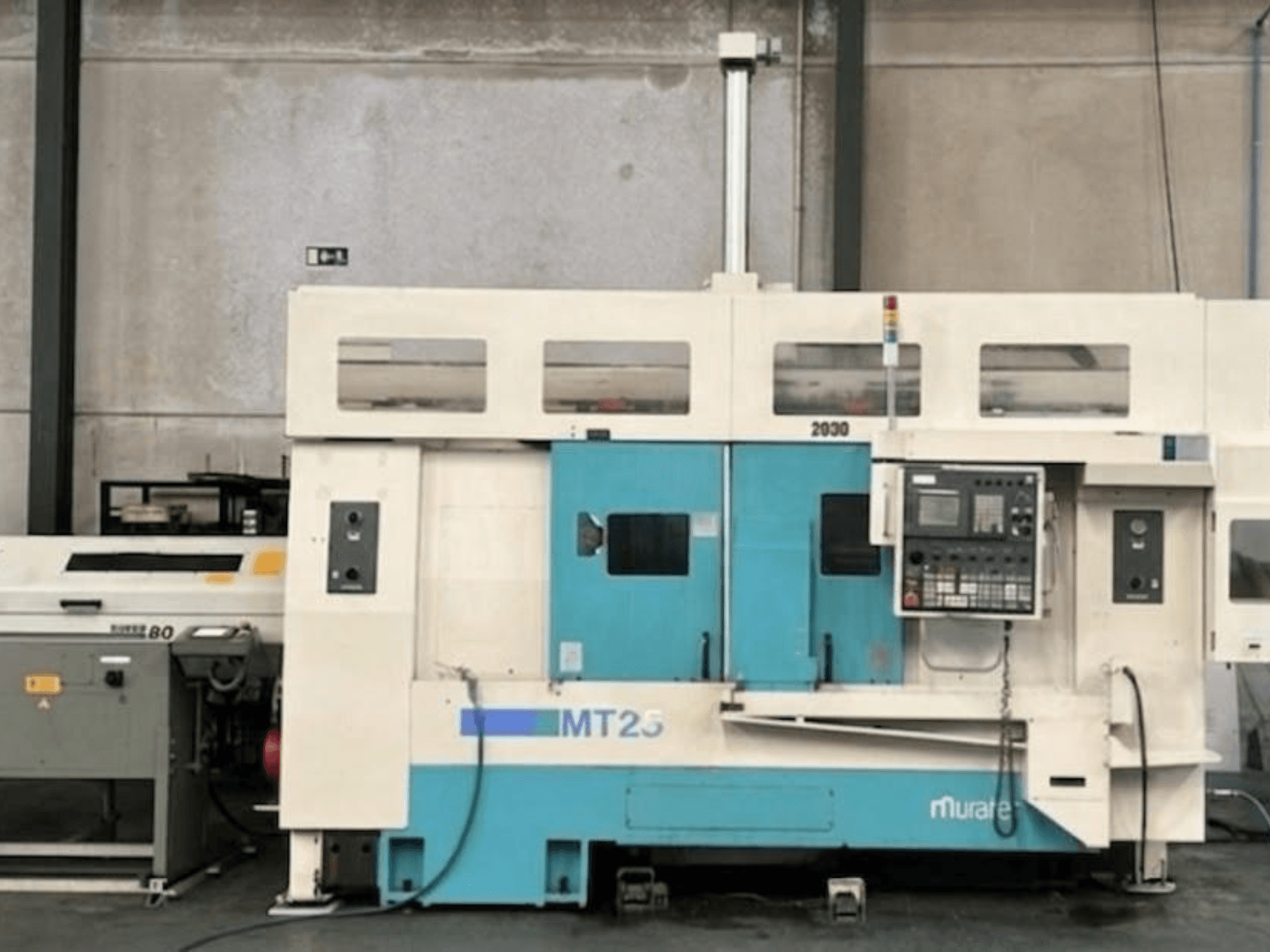

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfigürasyon: Çift iş mili / çift taret / çift Y ekseni (9 kontrollü eksen)

• Kontrol ünitesi: Fanuc CNC (motorlar, servolar, elektronikler)

• Durum: Halen çalışır durumda; hemen teslim

• Hareket mesafeleri:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (alt mil): 750 mm

• Kapasite ve çalışma alanı:

  • Maksimum işleme çapı: 370 mm

  • Maks. işleme uzunluğu: 920 mm

  • Çubuk kapasitesi: 67 mm

  • Hızlı hareket (X/Z): 20 / 25 m/dk

• İş mili (çift, aynı):

  • İş mili ucu: A2-6

  • Tork: 420 N·m

  • İş parçası transferi: Tork kontrollü miller arasında otomatik transfer

• Taretler ve takım kapasitesi:

  • Taretler: 2 (her ikisi de Y ekseni ve C ekseni ile)

  • İstasyonlar: Her tarette 15 (hepsi canlı/tahrikli)

  • Aktif takım hızı: 3.000 rpm

  • Hareketli takım motoru: 4 kW

  • İndeksleme süresi: 0,2 s

• Yapı ve özellikler:

  • Kılavuz raylar: Tüm eksenlerde katı kutu raylar (prizmatik)

  • Temizlik: Alt iş mili temizliği için otomatik hava/soğutma sıvısı püskürtme

  • İzleme: Yük kontrol sistemi ve takım aşınma monitörü

Ek ekipman

• Portal yükleyici: Yüksek hızlı 3 eksenli portal robot, 8 kg kapasite (otomatik yükleme/boşaltma)

• Çubuk besleyici: 1,5 m CNC çubuk yükleyici

• Parça tutucu: Küçük bitmiş parçalar için otomatik salıncak kolu

• Parça konveyörü: Bitmiş bileşenler için entegre konveyör bandı

• Numune alma bölmesi: İşlem sırasında denetim için bağımsız alan

• Talaş konveyörü: Arkadan çıkışlı menteşe tipi talaş konveyörü

• İş parçası tutucu: 2 × Kitagawa 250 mm hidrolik mandren

• Dahil olan takımlar: Tam statik tutucu seti (OD/ID) ve hareketli tutucu seti (aksiyel/radyal)
