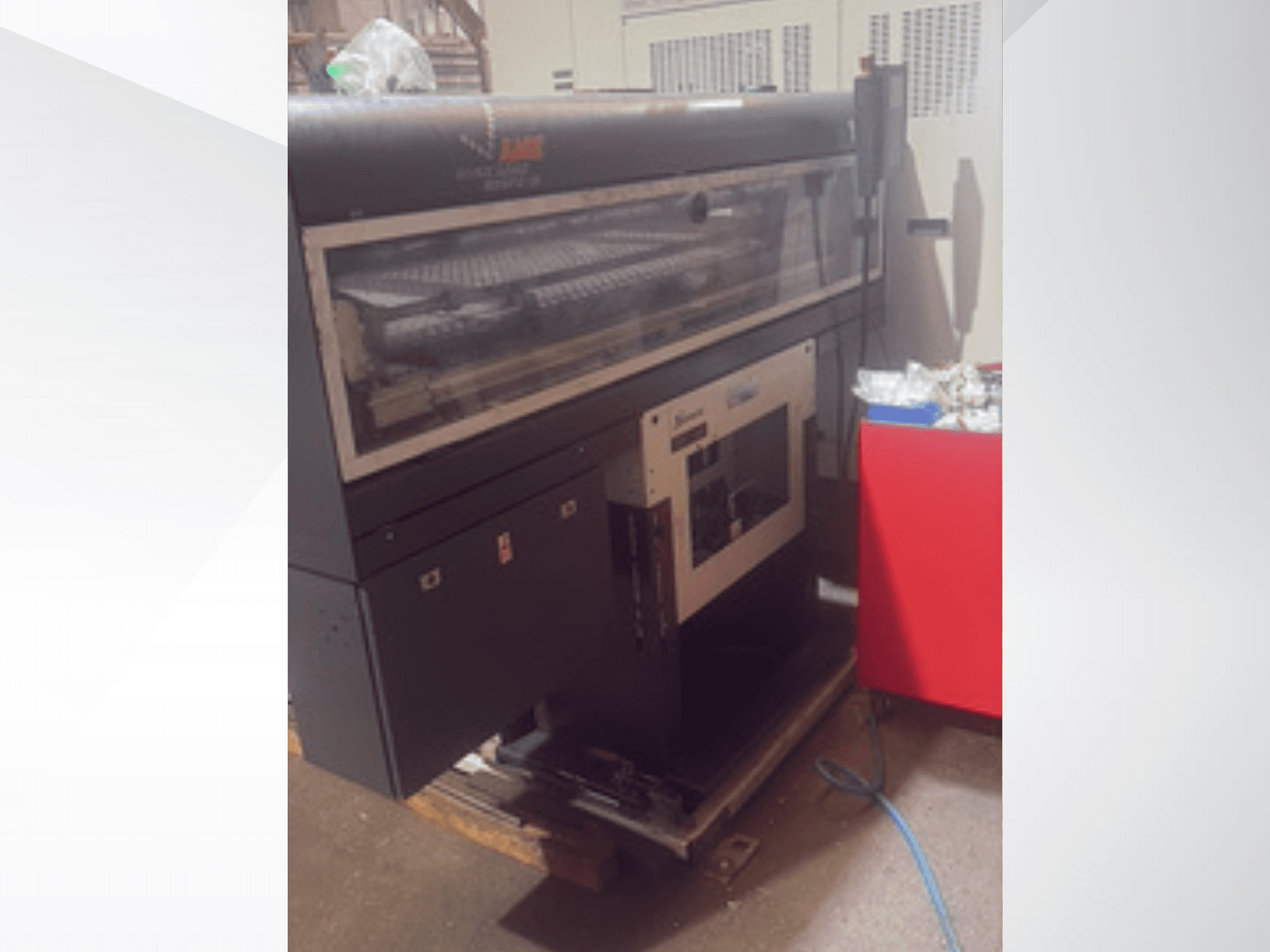

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Genel

  • Maksimum tornalama çapı: 800 mm

  • Maksimum tornalama çapı: 515 mm

  • İş mili uçları arası mesafe: 614 mm

  • Kurulu güç: 35,5 kVA

  • Tank kapasiteleri: Soğutma sıvısı 510 L, Yağlama yağı 18 L, Hidrolik yağı 100 L

• Eksen hareket aralıkları

  • Üst taret (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Alt taret (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Alt iş mili eksenleri: X3 +120/-120 mm, Z3 580 mm

• Hızlı hareket hızları

  • X eksenleri: 30 m/dk

  • Z eksenleri: 30 m/dk

  • Y eksenleri: 20 m/dk

• Eksen ivmesi

  • Tüm doğrusal eksenler: 1G (9,8 m/s²)

• Ana iş mili

  • Tip: Entegre dahili motor

  • Mandal boyutu: 210 mm

  • Mil ucu: ASA A2-6

  • Çubuk kapasitesi: 66 mm

  • Mil deliği: 72,5 mm

  • Çekme borusu iç çapı: 66 mm

  • Rulman dış çapı: 170 mm

  • Güç (Maks. / S3 %25 / S1): 35,5 / 28,3 / 23,5 kW

  • Tork (Maks. / S3 %25 / S1): 205 / 180 / 150 Nm

• Alt mil

  • Maksimum hız: 4.000 rpm

  • Çubuk kapasitesi: 66 mm

  • Mil deliği: 72,5 mm

  • Çekme borusu iç çapı: 66 mm

  • Rulman dış çapı: 170 mm

  • X3 hareket mesafesi: ±120 mm

  • Z3 hareket mesafesi: 580 mm

  • Güç (Maks. / S3 %25 / S1): 35,5 / 28,3 / 23,5 kW

  • Tork (Maks. / S3 %25 / S1): 205 / 180 / 150 Nm

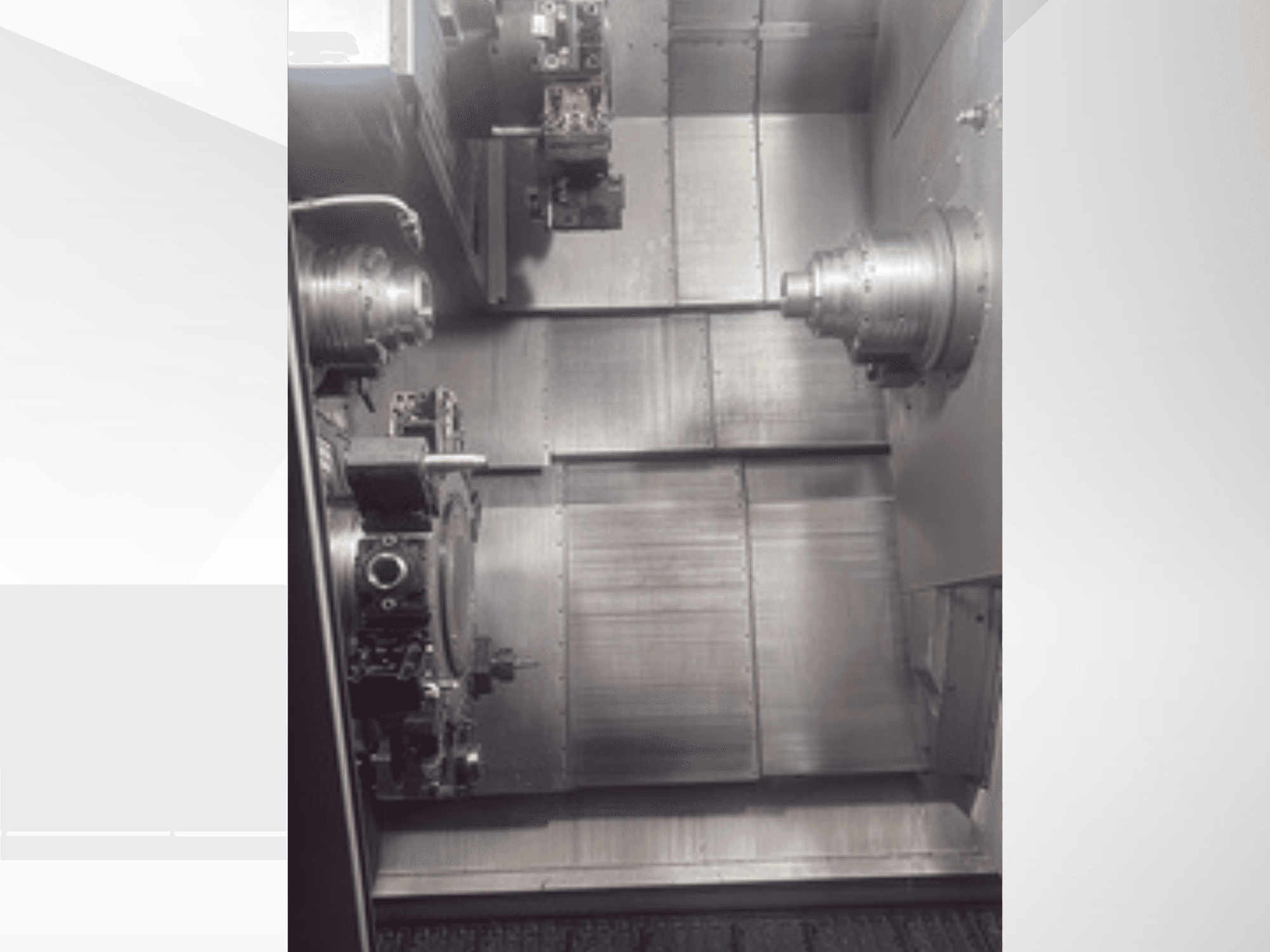

• Taretler (üst ve alt)

  • İstasyon sayısı: 24

  • Aktif takım konumları: 12

  • Takım boyutu: 20×20 mm / 25×25 mm

  • İndeksleme süresi: 0,1 sn

  • Sıkıştırma kuvveti: 3.200 kgf

  • Curvic kaplin çapı: 150 mm

• Hareketli takımlar

  • Motor tipi: Dahili senkron motor

  • Maksimum hız: 12.000 dev/dk

  • Güç (Maks. / S1): 14 / 10 kW

  • Maks. tork (Maks. / S1): 42 / 32 Nm

  • Soğutma: Tam yağ soğutma

  • Standart takım arayüzü: NT-55

• Yapı

  • Ağır hizmet tipi GG-25 dökme demir 60° eğimli yatak, FEA ile optimize edilmiş

  • Yatak ağırlığı: 4.450 kg

  • NSK makaralı lineer kılavuzlar ve ön gerilimli bilyalı vidalar

  • 8 adet dahili yağ soğutmalı motor

  • X–Z düzlemine 90° açılı iş milleriyle termal olarak kararlı tasarım

• Soğutma sıvısı ve termal yönetim

  • Yağ soğutucu kapasitesi: 5.000 W

  • Standart soğutma sıvısı pompası: 6 bar / 60 l/dk

  • Soğutma sıvısı tankı kapasitesi: 510 L

  • Her iki iş mili, tüm X/Y yerleşik motorları ve her iki aktif takım motoru için yağ soğutma

  • Kontrollü yağ sıcaklığı yoluyla termal dengeleme

• CNC kontrol

  • iHMI özellikli Fanuc 31i-T Plus, 15 inç dokunmatik ekran

  • Manual Guide i diyalog tabanlı programlama

  • Ethernet ve USB bağlantısı

  • Uzaktan yardım özelliği

  • Endüstri 4.0 uyumlu

  • 14 kontrol edilen eksen: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Kanal başına 4 eksenin eşzamanlı kontrolü

  • İşlevler: Sert diş açma, çokgen tornalama, silindirik enterpolasyon, kutupsal koordinat enterpolasyonu, dişli frezeleme ve güç skiving özelliği

• Önemli satış argümanları

  • Çift iş mili + çift Y ekseni taretleri

  • Eşzamanlı 4 takımla işleme yeteneği

  • Tamamen entegre motor mimarisi (kayışsız)

  • Her iki iş milinde 66 mm çubuk kapasitesi

  • 12.000 rpm tahrikli takım

  • Hareketli alt iş mili ile üst üste işleme

  • Yüksek hacimli otomotiv, hidrolik, havacılık ve hassas tornalanmış parça üretimi için uygundur

Ek donanım

• İsteğe bağlı yüksek basınçlı soğutma sıvısı pompası: 15 bar

• İsteğe bağlı punta

• Sağlanan bilgilerde belirtilmeyenler: robotlar, otomasyon, talaş konveyörü, çubuk besleyici
