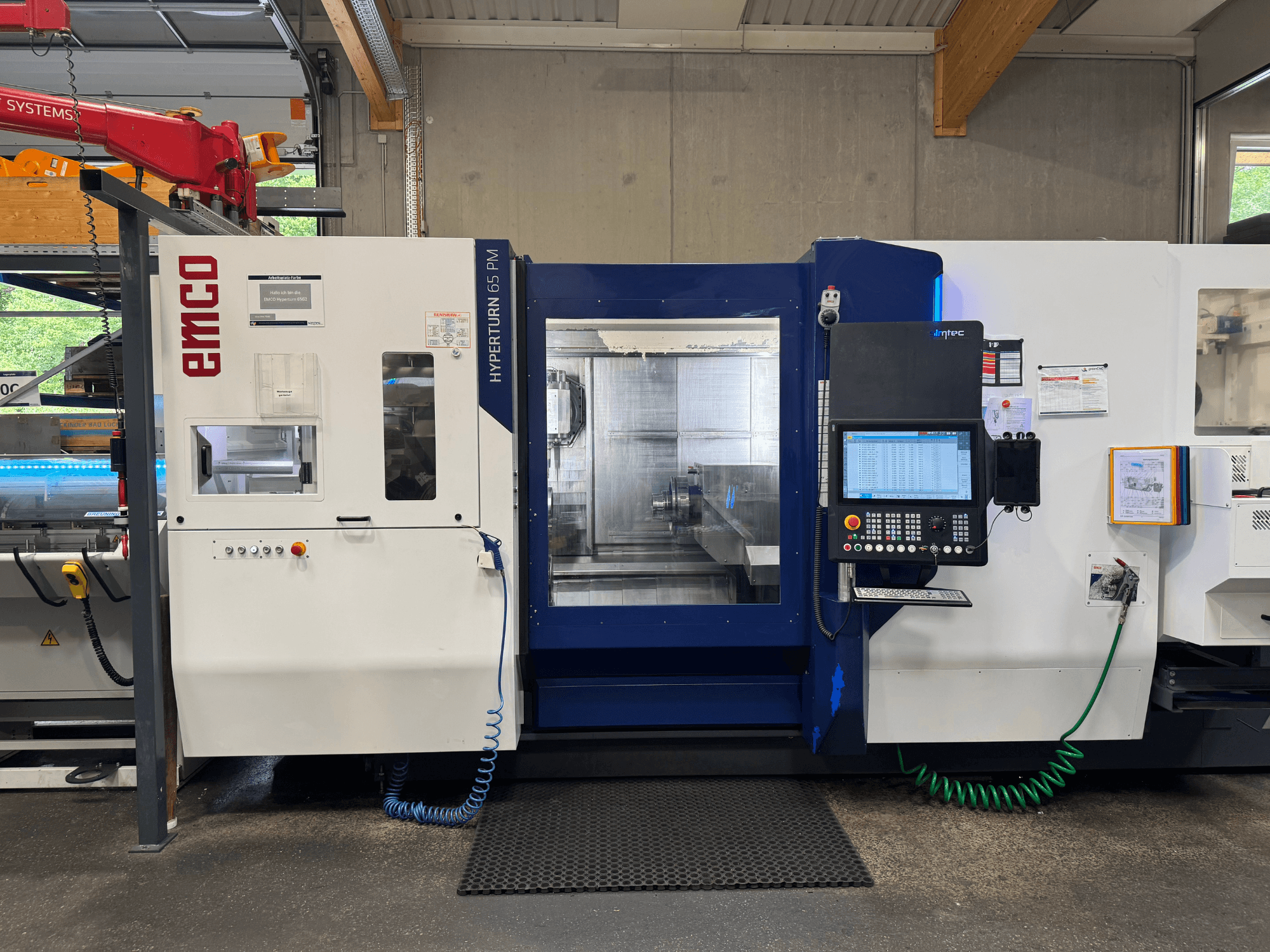

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Ana mil (doğrudan tahrik):

  • Maks. tork: 250 Nm

• Yardımcı iş mili (doğrudan tahrik):

  • Maks. tahrik gücü: 29 kN (standart olarak)

  • Maks. tork: 250 Nm

  • Hız aralığı: 0–5000 rpm

• Frezeleme mili (doğrudan tahrik):

  • Maks. tahrik gücü: 37 kW

  • Maks. tork: 30 Nm

  • Devir aralığı: 0–12000 rpm

• Takım kulesi (doğrudan tahrik):

  • Maks. tahrik gücü: 10 kW

  • Maks. tork: 30 Nm

  • Hız aralığı: 0–12.000 dev/dak

• Kinematik ve eksenler:

  • Üstte, torna/freze mili motor mili olarak kullanılan çapraz kızak; torna işlemi sırasında hidrolik sıkıştırma

  • Y ekseni hareket mesafesi: +/- 120 mm

  • Doğrudan tahrikli B ekseni: +/- 120°, hidrolik sıkıştırma

• Takımlar:

  • 40 konumlu takım magazini, HSK-T63

  • Doğrudan tahrikli 12 konumlu radyal taret, BMT55P takım arayüzü

• İş milleri ve sıkıştırma:

  • Ana iş mili için çekme borulu yüksek sıkıştırma silindiri

  • Karşı iş milinde 66 x 550 mm derinlikte kısmi oyuk sıkıştırmalı tam sıkıştırma silindiri

  • Ana ve karşı iş mili için programlanabilir sıkıştırma basıncı

  • Ana ve karşı iş milinde harici besleme yıkama

  • Ana ve karşı milde mekanik tutma freni

  • Ana ve karşı mil için C ekseni

• Kontrol ve HMI:

  • SINUMERIK ONE / OPERATE, EMCONNECT uygulama tabanlı kullanıcı arayüzü

  • 22 inç çoklu dokunmatik ekran

  • 240 GB'lık IPC

  • SHOPTURN diyalog programlama

  • 3D simülasyon ve Çizim

  • Artık malzeme algılama

  • Harici bellekten engelleme kaldırma

  • CAD okuyucu (DXF içe aktarma)

  • C ekseni programlama için TRANSMIT ve TRACYL

  • USB arabirimi, Ağ sürücüsü (Ethernet)

  • HMI kısayol tuşu dahil PC klavyesi

  • LED durum çubuğu

• Sıvılar ve yardımcı sistemler:

  • 25 bar basınçlı 2 soğutma sıvısı hattı

  • 4,3 bar basınçlı 2 adet yıkama pompası

  • Kontrol kabini klima ünitesi

  • İş mili motorları, freze mili, B ekseni tork motoru ve taret doğrudan tahriki için soğutma sistemi

  • Hidrolik ünite

  • Makine aydınlatması

  • 8 adet tesviye elemanı

• Geri besleme/ölçüm:

  • Cam ölçekler: X1 (hava sistemi dahil), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Ek donanım

• Talaş yönetimi ve filtreleme:

  • Mafsallı bantlı talaş konveyörü, boşaltma yüksekliği 1200 mm

  • Bant filtre sistemi, 980 litre

  • Kirli su pompası

• Kontrol/izleme seçenekleri:

  • BAOD-SL elektronik el çarkı (taşınabilir, Siemens kontrolörleri için manyetik montaj)

  • EMCO takım kırılması ve aşınma izleme / B40D-SL

  • Kablosuz prob / HSK matkap kırılma kontrolü BK-MICRO

  • 4 eksenli tornalama / dengeli kesme (SINUMERIK seçeneği)

  • Alternatif uç mili hızı (SINUMERIK seçeneği)

  • Punta olarak taret (SINUMERIK seçeneği)

  • Kuyruk stoku olarak karşı iş mili (SINUMERIK seçeneği)

• Çubuk besleyici (verilen teknik özelliklere göre):

  • Çubuk uzunluğu: 300–1200 mm

  • Çubuk çapı: 10–104 mm

  • Malzeme destek yüzeyi (önden görünüm): 800 x 1250 mm

  • Malzeme kapasitesi: 65 mm çapında 12 çubuk

  • Maks. yük kapasitesi: 400 kg (maks. 74 kg/çubuk)

  • Dikdörtgen malzeme: min. kenar uzunluğu 6 mm; maks. çevresi 105 mm

  • Altıgen malzeme: SW 5 ila 85 mm

  • Yuvarlak malzeme: <15 mm

  • İtme çubuğu geri çekilme derinliği: 1470 mm

  • Güç kaynağı: 24 V DC (arayüz)

  • Boyutlar: uzunluk 1800 mm; genişlik 1315 mm

  • Kızak/mil yüksekliği: 1090–1330 mm

  • Ağırlık: yaklaşık 620 kg

• Aksesuarlar:
  Mandren, Hainbuch Centrotex M Hızlı Değiştirme Sistemi.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Gergi Mafsalı T210 GR0
  4 adet Bachen Futter INOFlex® VT-S 016 (160 futter)
  Ürün değeri yaklaşık: 70.000€

  Ayrıca BMT 55 Alt Tutucu
  ve 40 HSK yuvası (Mal değeri yaklaşık: 30.000)

• 3D prob (HSK63) ile birlikte gelir
