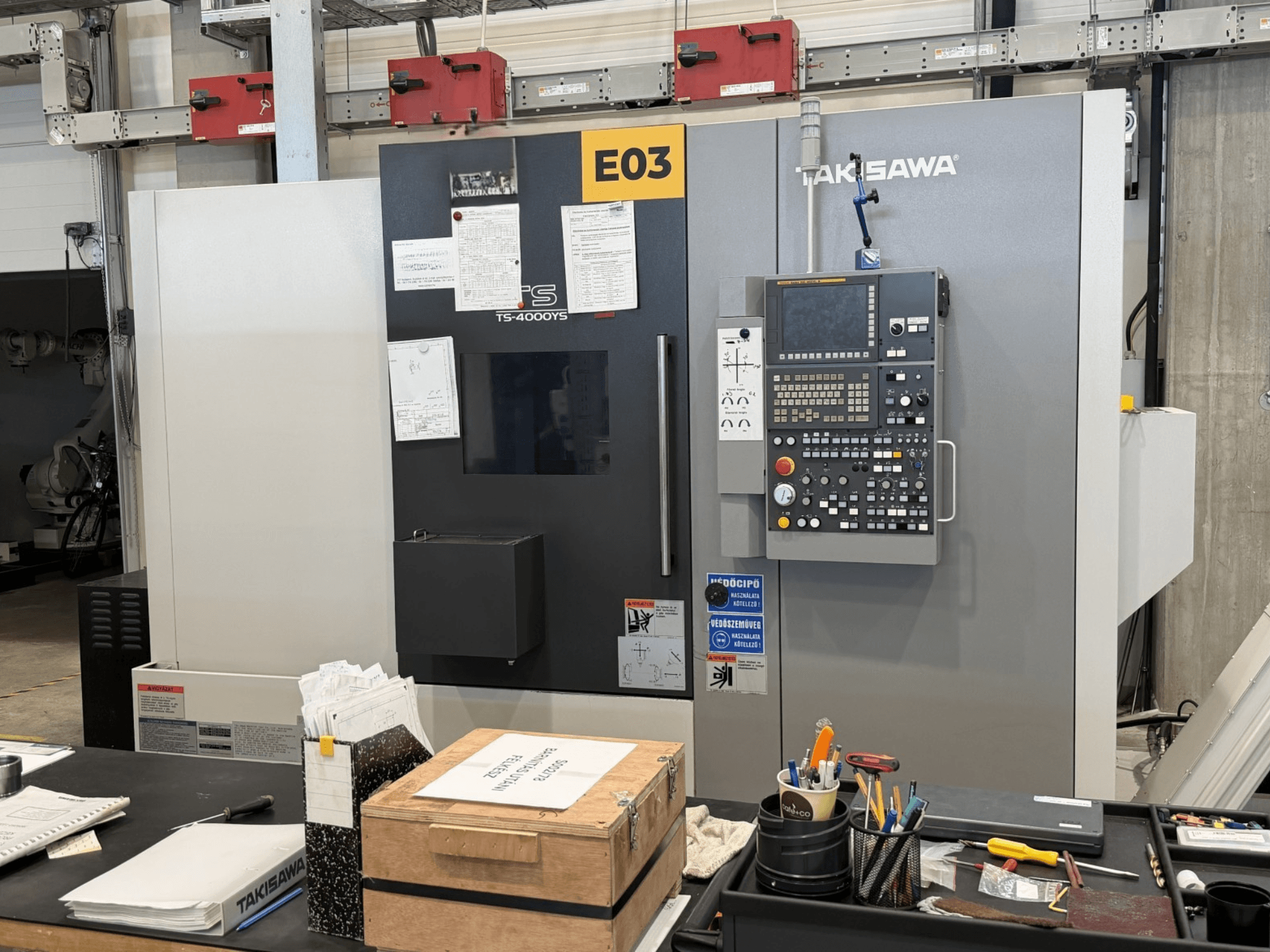

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Kapasite:

• Maks. tornalama çapı: Ø 600 mm

• Maks. tornalama çapı x uzunluk: Ø 370 x 750 mm

• Çubuk kapasitesi: Ø 82 mm

Ana iş mili:

• Mil merkez hattının yerden yüksekliği: 1140 mm

• Rulman/delik çapı: Ø 140 / Ø 90 mm

• Mil ucu: A2-8

• C ekseni çözünürlüğü: 0,001°

Karşı iş mili:

• Zeminden iş mili merkez hattı yüksekliği: 1140 mm

• Rulman/delik çapı: Ø 90 / Ø 53 mm

• Mil ucu: F-140

• Hız: 6000 rpm (1/dk)

• C ekseni çözünürlüğü: 0,001°

Hareket aralığı:

• Y: -50 ~ +70 mm

• A: 780 mm

Hızlı hareketler:

• X: 30 m/dk

• Z: 30 m/dk

• Y: 10 m/dk

• A: 30 m/dk

Güç:

• Ana iş mili motoru (30 dak. / %100 ED): AC 22 / 15 kW

• Maks. tork (ana iş mili): 618 Nm (S3 %25)

• Karşı iş mili motoru (30 dak. / %100 ED): AC 11 / 7,5 kW

• Maks. tork (karşı mil): 175 Nm (S3 %25)

Tahrikli takımlar:

• Taret istasyonları: 12 adet

• Maks. hız: 6000 rpm (1/dk)

• Tahrik gücü (S3 %25 / %100 ED): 7,5 / 3,7 kW

• Maks. tork: 48 Nm

Takımlar:

• Takım şaftı kesiti: 25 x 25 mm

• Delik açma çubuğu çapı: Ø 50 mm

Kontrol: FANUC 32i-B CNC yol kontrolü
