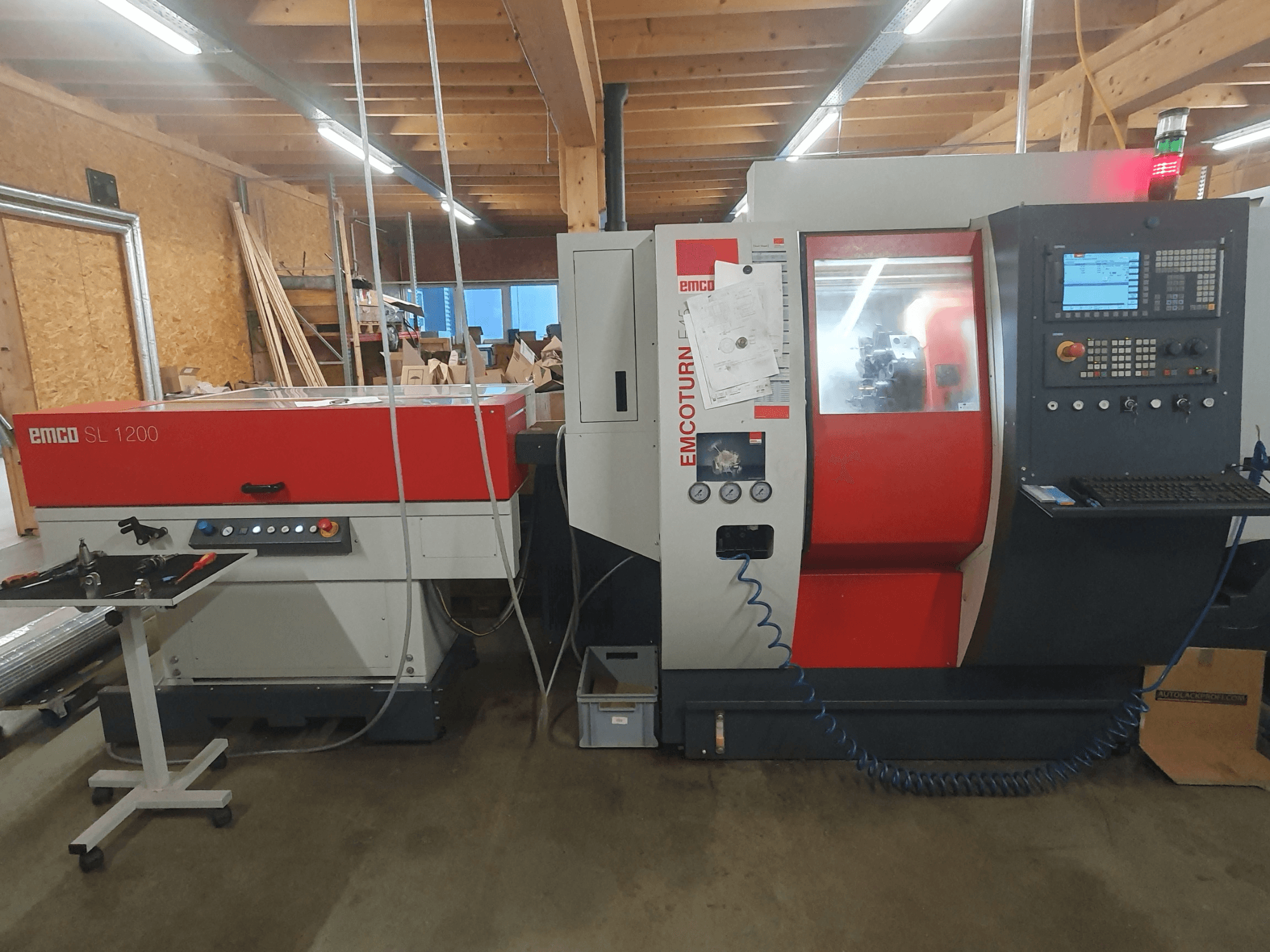

EMCO - E45AT-TUR-EMC-2019-00001

• Bağlantı: KK5 (DIN 55026)

• Çubuk kapasitesi: 45 mm

• Tahrik gücü: 13 kW

• Hız aralığı: 0-6300 rpm

• Ana iş mili üzerinde C ekseni

Takım tareti

• 12 konumlu VDI30 eksenel

• En fazla 6 tahrikli alet için yön mantığı

• Tahrikli aletler: maks. 4 kW / maks. 16 Nm

• Tahrikli takım hızı: 0-5000 rpm

Punta

• Programlanabilir, hidrolik olarak çalıştırılabilir

• Maks. sıkma kuvveti: 6000 N

• Mors konik: MK4

• Çekme borusu dahil içi boş sıkıştırma silindiri

Kontrol ve yazılım

• SINUMERIK 828D ÇALIŞTIRMA

• SHOPTURN diyalog programlama

• USB arayüzü

• Ağ / Ethernet

• 10,4" TFT renkli monitör

• 3D simülasyon

Medya ve makine özellikleri

• Makine ışığı

• Pompa dahil soğutma sıvısı sistemi (3,5 bar)

• Hidrolik ünite

• Talaş konveyörü arayüzü

• CE sertifikası

• Dokümantasyon

Alet ölçümü (E45)

• Çalışma alanına sabitlenmiş ölçüm kolu

• Taret üzerinde takım ölçümü

• Kısa kurulum süreleri / hassas ölçüm / uygun maliyetli

İş parçası bağlama

• 3 çeneli ayna KK5

• Maks. hız: 6300 rpm

• Çap: 20 mm

• Yumuşak + sert çeneler

Diğer (makine ile ilgili)

• Su tabancası

• İş miline hava

• Yağ/soğutucu ayırıcı

• Otomatik soğutma sıvısı izleme

• Elektronik el çarkı

• Takım değiştirme koruması

• Hidrolik bağlantılar

• Pnömatik bağlantılar

• Makine ambalajı: palet + rulo kapak

Ek ekipman

Çubuk besleyici / magazin (SL1200 - referans olarak)

• Çubuk uzunluğu: 850-1200 mm

• Çubuk çapı: Ø 8-95 mm

• Maks. ilerleme hızı: 60 m/dak

• Çubuk değişimi: yaklaşık 3 sn

• Şarjör değişimi: yaklaşık 15 sn

• Malzeme destek alanı: 550 × 1210 mm

• Malzeme kapasitesi: 10 × Ø 55 mm

• Çalışma tarafı: sağ

• Güç kaynağı: 240 V DC/DC

• Hava beslemesi: 6 bar

• Boyutlar: 1700 × 1250 × 1090-1380 mm

• Ağırlık: yaklaşık 500 kg

• Güvenlik cihazı: CE

• Yüksek hız fonksiyonu

• Dokümantasyon

Mil uzatması (çubuk besleyici kullanımı için)

• E45 / MT45 / HT45 → DM45

• 45 mm iş mili için

• 1100 mm'ye kadar kısa çubuklar

• Redüksiyon manşonları ile (3 adet)

• SL1200 ile kullanım için gereklidir

Talaş konveyörü

• Menteşeli bantlı konveyör

• Boşaltma yüksekliği: 1200 mm

Yüksek basınçlı soğutma sıvısı ünitesi

• 14 bar / 50 Hz

• İlave yüksek basınç pompası

• Dahili soğutma sıvısı olan aletler için

• Arayüz ve yazılım

Robot arayüzü

• PROFI-NET arayüzü

• 24 V sinyaller

• Güvenlik sürümü

• Otomatik/manuel çalışma geçişi

Ek bileşenler

• PC klavyesi USB (QWERTY)

• Makine durum LED'i: Yeşil (Otomatik), Kırmızı (Alarm), Beyaz (Malzeme taşıma)

Kurulum ve montaj donanımı

• 4× titreşim emiciler

• 4× montaj braketleri

• 4× ağır hizmet tipi ankrajlar

Parça toplama cihazı

• Pnömatik olarak çalıştırılır

• Maks. parça uzunluğu: 120 mm

• Maks. çap: 45 mm (51 mm)

• Maks. ağırlık: 2 kg

• Toplama kutusu / konveyör bant
