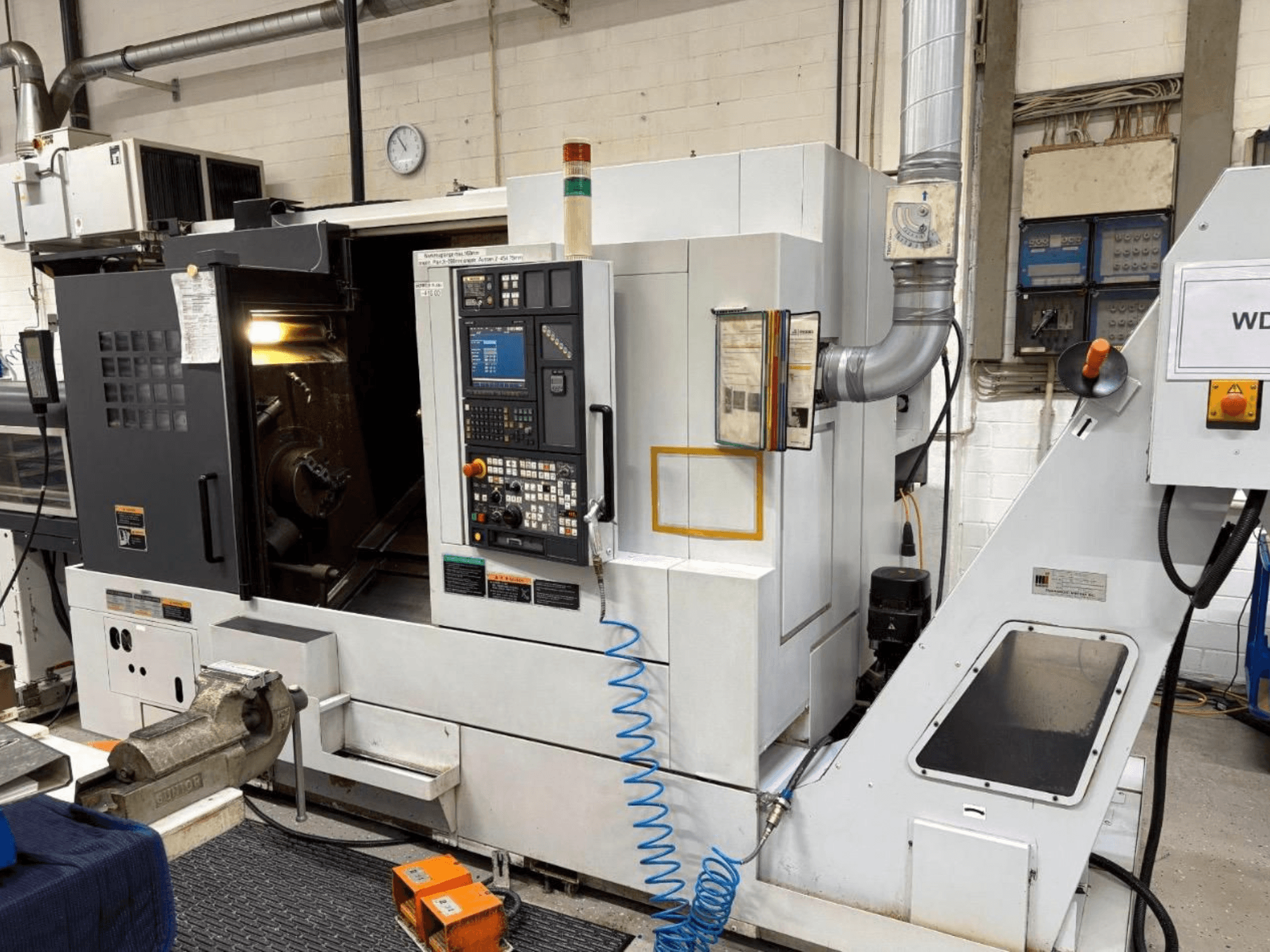

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Hızlı hareket hızları:

  • X: 30 m/dk

  • Z: 30 m/dk

  • Y: 10 m/dk

• Ana iş mili:

  • Mil ucu: A2-8

  • Maks. çubuk kapasitesi: 80 mm

  • Mandal: Kitagawa B-210, Ø250 mm

  • C ekseni: 360° konumlandırma

• Yardımcı iş mili:

  • Mil ucu: A2-6

  • Entegre motor gücü: 15 kW

  • Mandren: Kitagawa B-208, Ø210 mm

  • C ekseni: 360° konumlandırma

  • Parça transfer özelliği: Evet

• Frezeleme/tahrikli takımlar:

  • Taret kapasitesi: 12 istasyon

  • Tahrikli takım istasyonları: 12

  • Tahrikli takım motor gücü: 5,5 kW

  • Maksimum tahrikli takım hızı: 6.000 rpm

  • Doğrudan tahrikli takımlar, canlı takım frezeleme, merkez dışı işleme

• Taret ve takımlar:

  • Taret indeksleme süresi: 0,2 sn

  • Otomatik takım ölçümü: Çift Renishaw takım ölçüm kolları

• Mekanik yapı:

  • Kılavuz raylar: Tüm eksenlerde sertleştirilmiş kutu raylar (prizmatik)

  • İş mili tahriki: Dahili entegre motorlar

  • Şanzıman: Doğrudan tahrik (kayış/dişli kutusu yok)

  • Başlangıç torku: 640 Nm

• CNC kontrol:

  • Kontrol: Mori Seiki MAPPS IV

  • Konuşma tabanlı programlama, yük izleme, takım aşınması/tüketimi izleme

• Soğutma ve yağlama:

  • Ana iş mili yağ soğutucusu: Daikin

  • Alt iş mili yağ soğutucusu: Daikin

• Bağlantı:

  • USB, PCMCIA, RS-232

  • Çubuk besleyici arayüzü: Dahil

• İşleme yetenekleri:

  • Eşzamanlı tornalama ve frezeleme

  • Y ekseni işleme

  • Kutupsal koordinat enterpolasyonu

  • Merkez dışı delme ve kılavuz çekme

  • Alt iş mili ile ön ve arka işleme

  • Tek kurulumda tam parça işleme

  • Karmaşık çok eksenli işleme

• Tipik uygulamalar:

  • Hassas tornalanmış bileşenler

  • Havacılık parçaları

  • Otomotiv bileşenleri

  • Hidrolik bileşenler

  • Tıbbi bileşenler

  • Genel hassas mühendislik

Ek ekipman

• LNS otomatik çubuk besleyici, 1,5 m kapasite

• Otomatik parça tutucu

• Talaş konveyörü: Yandan monte menteşeli bant tipi

• Bağımsız mandren ayak pedalları (ana ve alt iş mili)

• Elektrik transformatörü

• Dokümantasyon paketi:

  • Kullanım kılavuzu

  • Programlama kılavuzu

  • Parça listesi

  • Elektrik şemaları

• Takım tutucular: Statik ve tahrikli takım tutucular dahildir

• Diğer isteğe bağlı ekipmanlar: Dahil değildir
