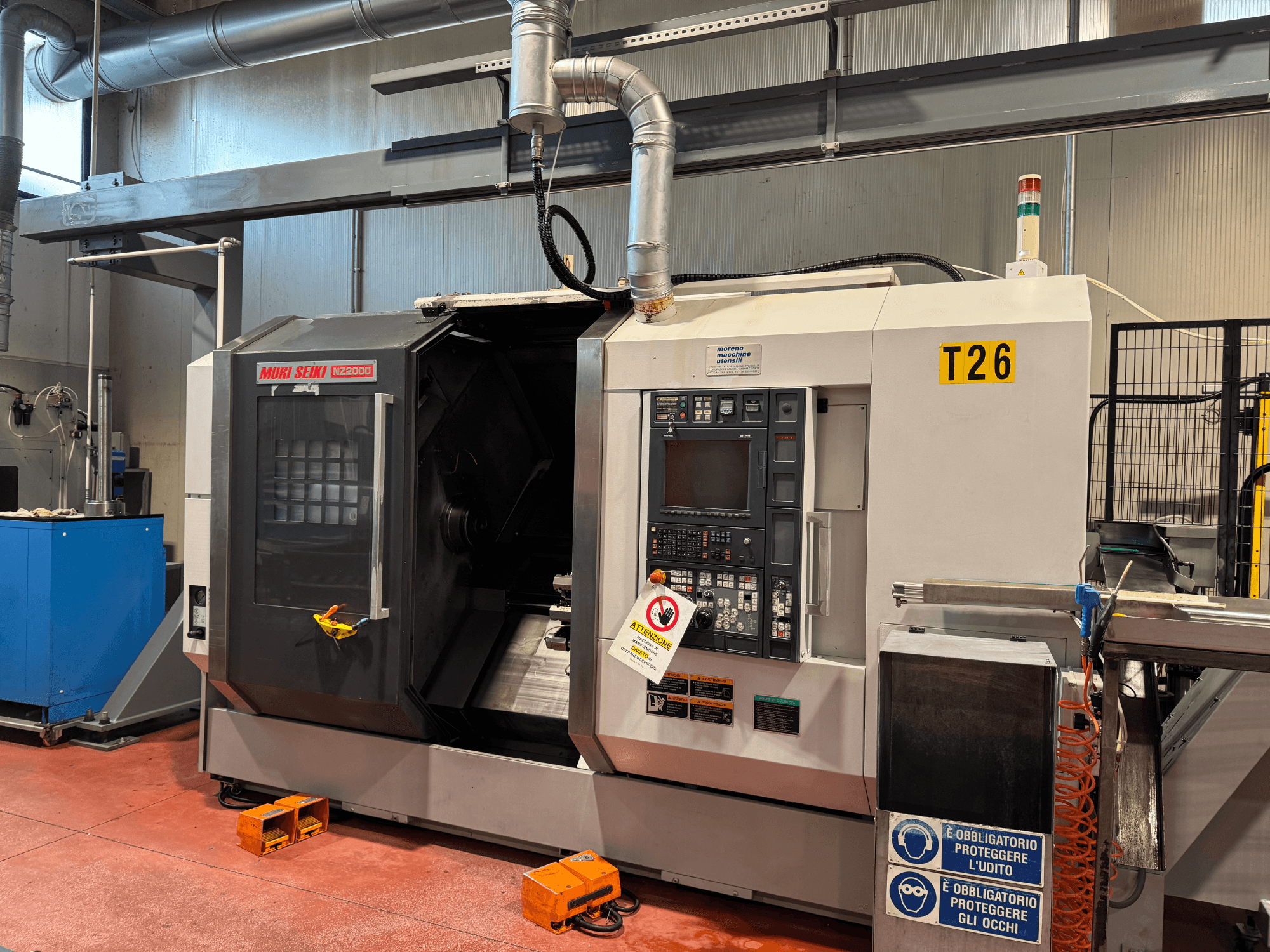

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Kontrol/NC

  • Kontrol ünitesi: MORI SEIKI MSX-701

  • NC sistemi: FANUC FS-31iA (MAPPS 3); MAPPS sürümü: 3

  • Yazılım/özellikler: Yük monitörü; Takım ömrü yönetimi; Kayıtlı program sayısı: 250; Kullanıcı belleği: 50 MB; Takım ofset çiftleri: 99; Özel makro değişkenleri: 600

  • Diller: İtalyanca NC ve MAPPS ekranları

• Elektrik / varış noktası

  • Voltaj: 380-480 V; Frekans: 50 Hz; Hedef: Avrupa

• Makine yapılandırması

  • Yatak uzunluğu: 800 mm

  • Her iki iş mili üzerinde C ekseni

  • X-Y-Z eksenli 2 taret

  • Her iki taret de orijinal olarak canlı takımlarla donatılmıştır

  • Alt taret canlı takımları şu anda ÇALIŞMIYOR (tornalama fonksiyonları TAMAM)

  • Karmaşık çok prosesli tornalama ve frezeleme için uygundur

• İğler

  • Ana iş mili (İş mili 1)

    • Delik çapı: 73 mm

    • Ayna tipi: İçi boş ayna 8"; Ayna geçiş deliği: 65 mm; Ayna üreticisi: KITAGAWA

    • C ekseni: Dahil; İş mili yönlendirme: Dahil (kilitsiz); C ekseni freni: Dahil

  • Alt iş mili (İş mili 2)

    • Güç: 25/22 kW; Hız: 5.000 rpm

    • Delik çapı: 73 mm

    • Ayna tipi: İçi boş ayna 8"; Ayna geçiş deliği: 65 mm; Ayna üreticisi: KITAGAWA

    • C ekseni: Dahil; İş mili yönlendirme: Dahil (kilitsiz); C ekseni freni: Dahil

• Eksen hareketleri

  • B: 810 mm

  • İş mili burunları arasındaki maks. mesafe: 1.130 mm

• Taretler

  • Taret 1: X-Y-Z eksenleri; 16 istasyon; Frezeleme fonksiyonu dahil; Döner takım hızı: 6.000 rpm; Takım montajı: Cıvatalarla

  • Taret 2: X-Y-Z eksenleri; 16 istasyon; Frezeleme fonksiyonu mevcut ancak çalışmıyor; Döner takım hızı: 6.000 rpm; Takım montajı: Cıvatalarla

  • Geriye doğru takım maksimum uzunlukları: 155 mm (üst taret), 100 mm (alt taret)

• Alet ön ayarı

  • İş mili 1 makine içi takım ön ayarlayıcı: Manuel (ayrılabilir)

  • İş mili 2 makine içi takım ön ayarlayıcı: Manuel (ayrılabilir)

• Soğutucu/çip (makineye entegre)

  • Yüksek basınçlı soğutma sistemi: 635 W / 1040 W

  • Soğutma sıvısı tipi: Suda çözünür

  • İş mili içinden hava üfleme: Dahil

  • Çip atma yönü: Doğru.

• Arayüzler

  • Çubuk besleyici arayüzü: Dahil (Çoklu çubuk besleyici spesifikasyonu; LNS)

  • Robot arayüzü: Dahil

• Diller/dokümantasyon

  • Kılavuzlar: İtalyanca

  • Dokümantasyon: Kurulum, Kullanım, Bakım kılavuzları; Uygunluk Beyanı; CE Belgesi

• Önemli not

  • Her iki makinede de alt taret motorlu takım işlevi arızalı. T2 tareti şu anda sadece dönüş işlemleri için kullanılabilir.

Ek ekipman

• Otomasyon/işleme

  • RR Robotica yükleme portalı (dahil)

  • Yükleme paletleri (dahil)

  • İş yükleyici (İş mili 2 tarafı)

  • İş parçası ejektörü

  • İş boşaltma konveyörü

  • Parça alıcısı

  • Portal yükleme/boşaltma için özel üst kapı kapağı (orijinal değil)

• Çip/soğutucu çevre birimleri

  • Sürükleme tipi talaş konveyörü

  • Yıkama pompalı soğutma sıvısı tankı

  • İlave orijinal olmayan 20 bar yüksek basınç pompası

• İş parçası bağlama ve takımlama

  • Ana iş mili ve alt iş mili aynaları dahildir (KITAGAWA 8" içi boş)

  • Sabit takım tutucular: Toplam 8 (4 üst + 4 alt)

  • Tahrikli takım tutucular: 2 eksenel, 2 radyal

• Elektrik/diğer

  • Harici makine transformatörü

  • Sinyal ışık kulesi: 3 katmanlı (kırmızı / süt beyazı / yeşil)

  • İkiz ayna ayak pedalı
