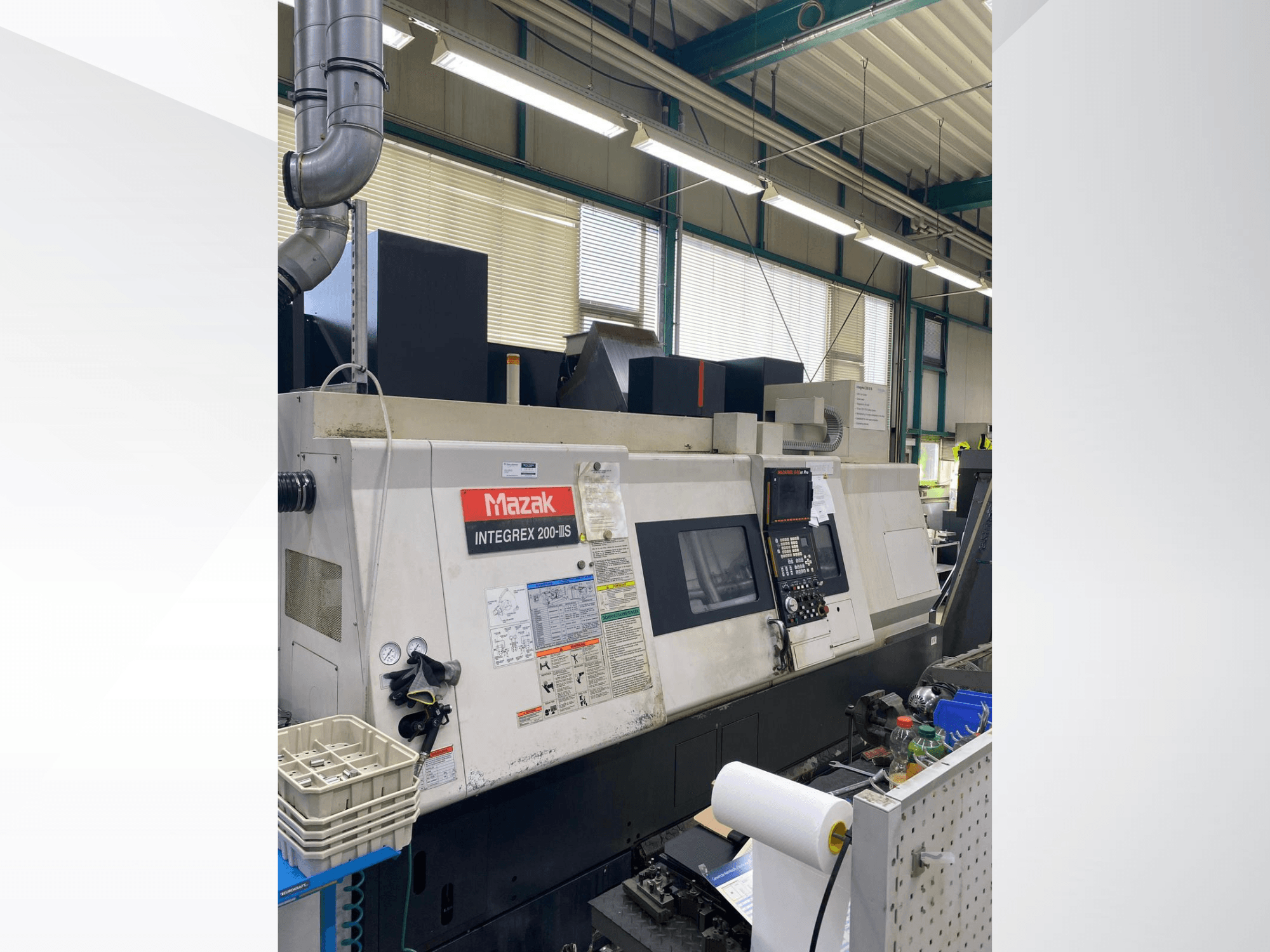

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Maks. Dönme Çapı: 660 mm

- Maks. Torna Çapı: 660 mm

- Kızak Üzerinde Maks. Torna Çapı: 500 - 660 mm

- Maks. Çubuk İşleme Çapı: 51 mm

- Maks. İş Parçası Ağırlığı (Mandal dahil) - Mandal İş Parçası: 100 kg

- Maks. İş Parçası Ağırlığı (Mandal dahil) - Mil İş Parçası: 150 kg

- Ana Mil Hız Aralığı (Kademesiz): 35 - 5.000 rpm

- Ana Mil Tahrik Gücü (30 dak. nominal / %100 sürekli çalışma): 22 kW / 15 kW

- Ana Mil Maks. Tork: 349 Nm

- Ana Mil Ucu: A2-6"

- Ana Mil Deliği: Çap 76 mm

- Ana Mil Mandren Çapı: 210 mm

- Ana Mil İndeksleme (C Ekseni): 0,0001°

- İkinci Mil Tahrik Gücü (30 dak. nominal / %100 sürekli çalışma): 18,5 kW / 15 kW

- İkinci Mil Hız Aralığı: 35 - 5.000 rpm

- İkinci Mil Maks. Tork: 326 Nm

- İkinci Mil İndeksleme (C Ekseni): 0,0001°

- İkinci İş Mili Mandren Çapı: 210 mm

- Takım Taret Tasarımı: Sabit veya tahrikli takımlar için tek mil taret

- Tahrikli Takımlar (IPM Motor) Tahrik Gücü (%20 ED): 15 kW

- Tahrikli Takımlar Maks. Tork: 120 Nm

- Tahrikli Takımlar Hız Aralığı: 15 - 12.000 rpm

- Takım Konisi: MAZAK KM 63 hızlı değiştirme sistemi (sabit takımlar için)

- Takım Deposu Tipi: Tambur tipi

- Takım Deposu Kapasitesi: 80 yuva (sabit ve tahrikli takımlar için donanımlı)

- Takım Ağırlığı: maks. 10 kg

- Takım Çapı: maks. 90 mm

- Takım Çapı (bitişik yuvalar boş olduğunda): maks. 125 mm

- Takım Uzunluğu: maks. 300 mm

- Takım Değiştirme Süresi (Takımdan Takıma 1. adım): yaklaşık 1,3 s

- Y ekseni hareket mesafesi: +/- 80 mm

- W ekseni hareket mesafesi: 1050 mm

- B ekseni dönme aralığı: -30° ila +195°

- X ekseni hızlı hareket hızı: 38 m/dk

- Y ekseni hızlı hareket hızı: 26 m/dk

- Z ekseni hızlı hareket hızı: 38 m/dk

- W ekseni hızlı hareket hızı: 30 m/dk

- C Ekseni Hızlı Hareket Hızı: 400 dev/dk

- X ekseni ilerleme aralığı: 0 - 8.000 mm/dk

- Z ekseni ilerleme aralığı: 0 - 8.000 mm/dk

- Y ekseni ilerleme aralığı: 0 - 8.000 mm/dk

- Soğutma Sıvısı Tankı Kapasitesi: 220 L

- Pompa Akış Hızı: yaklaşık 20 l/dk

- Pompa Basıncı: yaklaşık 5 bar

- Pompa Gücü: 635 W

- Bağlı Yük: 61,4 kVA

- Çalışma Gerilimi: 400 V / 50 Hz

- Pnömatik Basınç: 5 bar, 500 l/dk

- Toplam Çalışma Saati: 3.520 saat (04.05.2026 tarihinde kaydedilmiştir)

- Otomatik İşlem Süresi: 1.581 saat

- Otomatik Kesme Süresi: 1.267 saat

- Saf Kesme Süresi: 905 saat

- Çalışma Süresi: 615 saat

- Standart Aksesuarlar / Ek Donanım:

- B Ekseni (0,0001° konumlandırma ekseni)

- C Ekseni (0,0001°)

- Y ekseni

- İkinci iş milinde iş mili yönlendirme

- Ana ve ikinci iş milinin senkronizasyonu

- Hidrolik 3 çeneli mandren çapı 210 mm, Tip KITAGAWA B-208, 1 set yumuşak çene dahil (Ana Mil)

- Hidrolik 3 çeneli mandren, çap 210 mm, Tip KITAGAWA B-208, 1 set yumuşak çene dahil (2. Mil)

- Ana ve ikinci iş mili mandrenlerini açmak/kapatmak için çift ayak pedalı

- Ana ve 2. iş mili için mandren durumunun (açık/kapalı) geri bildirimi

- Mandren üzerinde hava üfleme cihazı (İkinci Mil)

- Takım Ayarlayıcı (Tool Eye)

- Ön kapı kilidi

- Tam donanımlı soğutma sıvısı sistemi

- Tamamen kapalı çalışma alanı sayesinde soğutma sıvısı ve talaş koruması

- Çalışma alanı aydınlatması

- Talaş Konveyör Sistemi (Mayfran ConSep ünitesi görülebilir)
