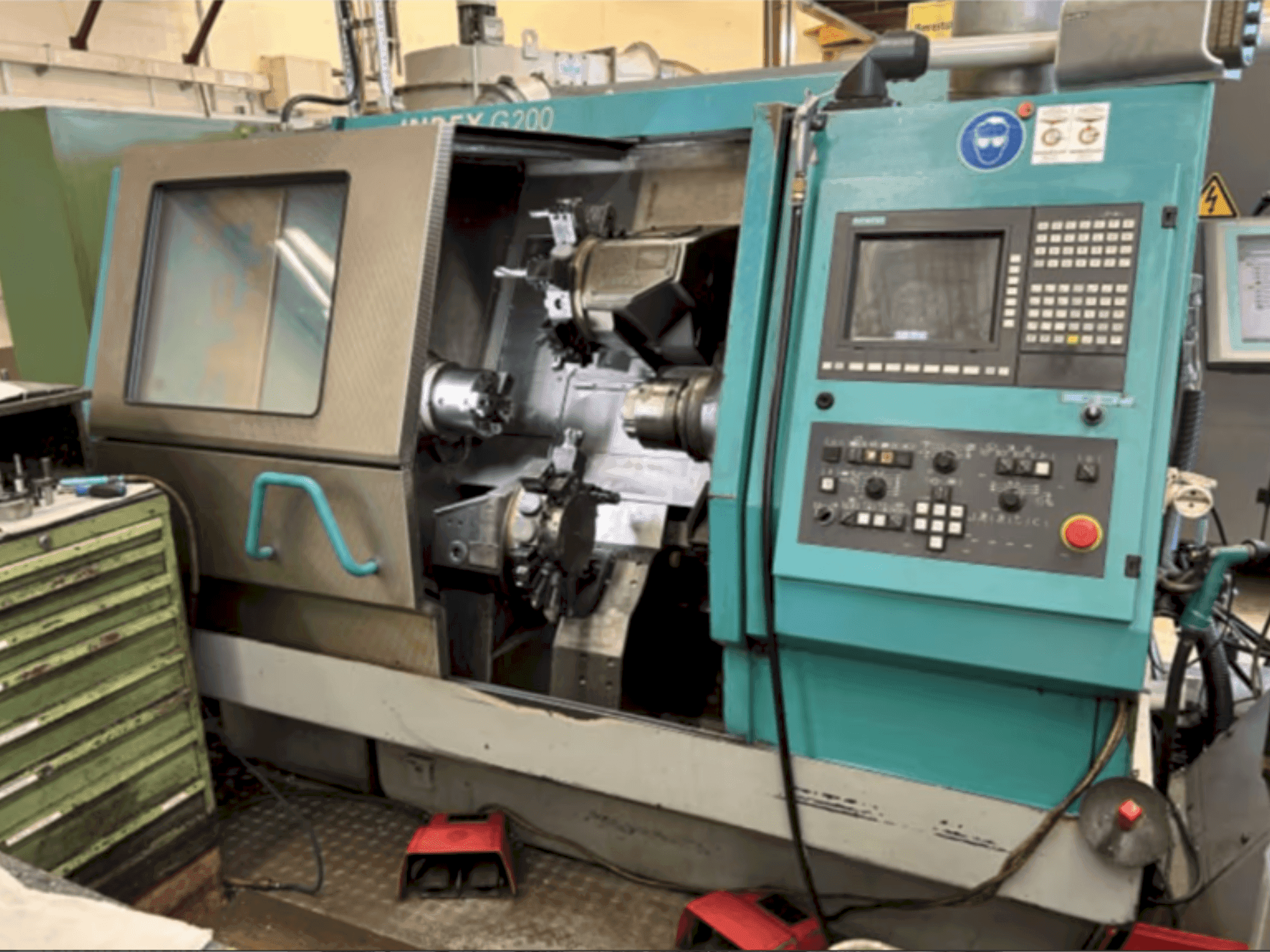

Index - G200 CDE-TUR-IND-2000-00003

Ek ekipman

• Karşı milli işleme için senkron cihaz

• Senkron iş mili için takım taşıyıcı 3 (arka uç işleme)

• İlave freze mili

• Diş frezeleme ve çokgen tornalama cihazı

• Tutucusuz takım değiştirici (6 takım, HKS-50 B, KM40)

• İş parçası taşıma WHU100

• c ekseni ile

• tahrikli alet yok

Makine Avantajları

Teknik Makine Avantajları

• Alan gereksinimi (malzeme kılavuzu olmadan): 3580 x 3108 mm

• Kontrol ünitesi: çözünürlük: 0. 001 mm (giriş/çıkış/düzeltme)

• Çoklu eksen konfigürasyonu ile kapsamlı hareket aralığı

• Sayısal kontrolde 0. 001 mm çözünürlük ile yüksek hassasiyet

• Gelişmiş işlevsellik için çok yönlü genişletme aşamaları ve ek ekipman

Ekstra Bilgi

Hareket Çapraz slayt 1 (üst) - XYZB eksenleri: X ekseni: Kızak yolu 155 mm, besleme kuvveti 5000 N, hızlı travers 20 m/dak, çözünürlük 0,0005 mm Y ekseni: Kaydırma yolu 120 mm, besleme kuvveti 10000 N, hızlı travers 7,5 m/dak, çözünürlük 0,0005 mm Z ekseni: Kaydırma yolu 590 mm, besleme kuvveti 5000 N, hızlı travers 30 m/dak, çözünürlük 0,001 mm B ekseni (döner): 360° dönme aralığı, açısal adımlar 5° (kilitleme ile), çözünürlük 0,001° (sıkıştırma ile), 180° için anahtarlama süresi: 1 sn Çapraz kızak 2 (alt) - XZ eksenleri: X ekseni: Kızak yolu 105 mm, besleme kuvveti 5000 N, hızlı travers 20 m/dak, çözünürlük 0,0005 mm Z ekseni: Kızak yolu 307 mm, besleme kuvveti 5000 N, hızlı travers 30 m/dak, çözünürlük 0,001 mm Taret Taret sağ: X ekseni: Kızak yolu 120 mm Z ekseni: Kızak yolu 400 mm Kuyruk Stok Merkezi mesafesi: 400 mm Basınç kuvveti (maks): 5500 N Sürücü: Hidrolik veya elektrikli Ortam Güç kaynağı: 400 V, 50/60 Hz Bağlı yük: 20-45 kVA Akım tüketimi: 35-80 A Hidrolik sistem: Teslimat hızı: 18 l/dak Sistem basıncı: 90 bar Dolum kapasitesi: 70 litre Soğutma yağlama sistemi: Pompa kapasitesi (değiştirilebilir): 18 bar'da 20 l/dak / 3 bar'da 50 l/dak / 5-7 bar'da 60 l/dak Dolum miktarı: Yaklaşık 230 litre Talaş konveyörü: Menteşeli kayış veya sıyırıcı İş parçası tutucu: Ana iş mili: DB5 dahili montaj / D140 harici montaj, isteğe bağlı kısa konik Karşı iş mili: D140 harici montaj (pens ve ayna bağlama için sadece çekme bağlamaya izin verilir) 1. iş mili verileri (ana/karşı iş mili): İş mili boşluğu (pens sıkma): Varyantlar: 30 mm / 42 mm / 60 mm / 65 mm Ön yatakta mil Ø: 75 mm (30 mm boşluk ile) / 85 mm (42 mm) / 100 mm (60+65 mm) Hız (maks): 7500 rpm (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) İş mili burnu: ISO 702/1 (boyut 4 veya 5) Talaş çapı (iş parçası Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Tork (Md maks %100): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Güç (P maks %100): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
