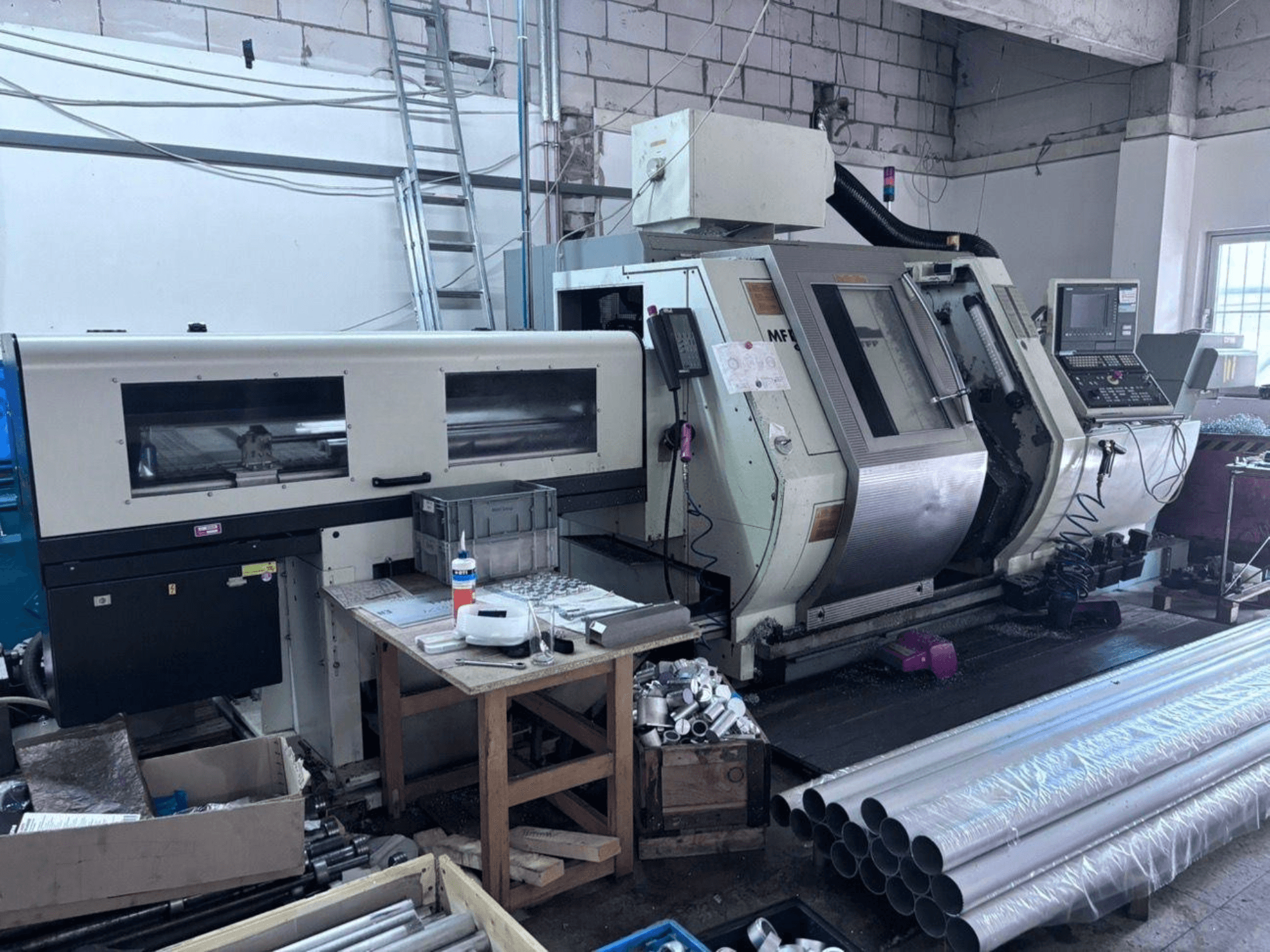

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TEKNİK ÖZELLİKLER:

- Yatak Tasarımı: 45° eğimli yatak, makaralı kılavuz raylar

- Dönme Çapı: 240 mm

- Normal Torna Çapı: 200 mm

- İş mili mesafesi: 800 mm

- Kayan 1 X/Z Hareket Mesafesi (Enine/Boyuna): 190 / 555 mm

- Kayan 2 X/Z Hareket Mesafesi (Enine/Boyuna): 190 / 555 mm

- Kızak 1 Y Ekseni Hareket Mesafesi: 40 mm

- 2. İş Mili Boyuna Hareket Mesafesi: 600 mm

- Ana Mil 1 (Sol):

- Mandren Çapı: 200 mm

- Maks. Çubuk Kapasitesi: 65 mm

- Mil Kafası Düz Flanş: 170 h5

- Mil Deliği: 79 mm

- Çekme Borusu İç Çapı: 66 mm

- Ön Yatak Çapı: 120 mm

- Tahrik Gücü (40/100% ED): 28 / 21 kW

- Hız Aralığı: 25 - 5000 rpm (min⁻¹)

- Diz Hızı: 850 rpm (min⁻¹)

- Maks. Tork (40/100% ED): 320 / 240 Nm

- Tahrik Tipi: AC / 1 (ISM)

- C Ekseni Hızlı Hareket: 250 rpm (min⁻¹)

- C Ekseni Tutma Torku: 200 Nm

- C Ekseni İndeksleme Hassasiyeti: 0,025°

- Karşı Mil / Ana Mil 2 (Sağ):

- Mandren Çapı: 200 mm

- Maks. Çubuk Kapasitesi: 42 mm

- Mil Kafası Düz Flanş: 140 h5

- Mil Deliği: 56 mm

- Çekme Borusu İç Çapı: 44 mm

- Ön Yatak Çapı: 90 mm

- Tahrik Gücü (40/100% ED): 18 / 14 kW

- Hız Aralığı: 31 - 6300 rpm (min⁻¹)

- Diz Hızı: 1000 rpm (min⁻¹)

- Maks. Tork (40/100% ED): 130 / 173 Nm

- Tahrik Tipi: AC / 1 (ISM)

- C Ekseni Hızlı Hareket: 250 rpm (min⁻¹)

- C Ekseni Tutma Torku: 120 Nm

- C Ekseni İndeksleme Hassasiyeti: 0,025°

- Kayan 1 (Üst):

- X/Z Hızlı Hareket: 20 / 30 m/dk (Y ekseni olmadan) veya 20 / 7,5 / 30 m/dk (Y ekseni ile X/Y/Z)

- İlerleme Kuvveti X/Z: 4 / 7 kN

- Yol Çözünürlüğü: 0,001 mm

- Bilyalı Vida Adımı x Çap: 12x28 / 15x32 mm (Y ekseni olmadan) veya 12x28 / 5x32 / 15x32 mm (Y ekseni ile)

- Kayan 2 (Alt):

- Hızlı Hareket X/Z: 20 / 30 m/dk

- X/Z Besleme Kuvveti: 4 / 7 daN (kN)

- Yol Çözünürlüğü: 0,001 mm

- Bilyalı Vida Adımı x Çap: 12x28 / 15x32 mm

- Kayan 3 (İş Mili 2 Z Hareketi):

- Hızlı Hareket A: 30 m/dk

- İlerleme Kuvveti A: 7 kN

- Yol Çözünürlüğü A: 0,001 mm

- Bilyalı Vida Adımı x Çap: 15x32 mm

- Takım Taretleri (Üst ve Alt):

- Takım İstasyonu Sayısı: 2 x 12

- Takım Şaft Çapı (DIN 69880 / VDI): 30 mm

- Tahrikli Takım İstasyonları: 2 x 12

- Tahrikli Takım Gücü (40/100% ED): 5 kW

- Tahrikli Takım Maksimum Torku (40/100% ED): 16 Nm

- Tahrikli Takım Hız Aralığı: 40 - 4000 rpm (min⁻¹)

- Elektriksel Veriler:

- Gerilim: 400 V (3 fazlı, 50 Hz)

- Bağlı Yük: 65 kVA

- Anma Akımı: 95 A

- Yedek Sigorta: 100 A

- Yardımcı Gerilimler: 230 V / 24 V=

- Hidrolik Sistem:

- Depo Kapasitesi: yaklaşık 25 L

- Pompa Gücü: 2,2 kW

- Maks. Sistem Basıncı: 80 bar

- Sıkıştırma Cihazı Basıncı: 80 bar

- Soğutma Sıvısı Sistemi ve Filtreleme:

- Tank Kapasitesi: 200 L

- Pompa Gücü: 1,65 kW

- 6 bar'da Akış Hacmi: 50 L/dk

- Bant/kağıt filtreleme ünitesi ile donatılmıştır

- Makine Boyutları ve Ağırlığı:

- Toplam Uzunluk (Talaş Konveyörü dahil): 4770 mm

- Toplam Derinlik (Elektrik Kabini dahil): 2220 mm

- Toplam Yükseklik (Elektrik Kabini dahil): 1950 mm
