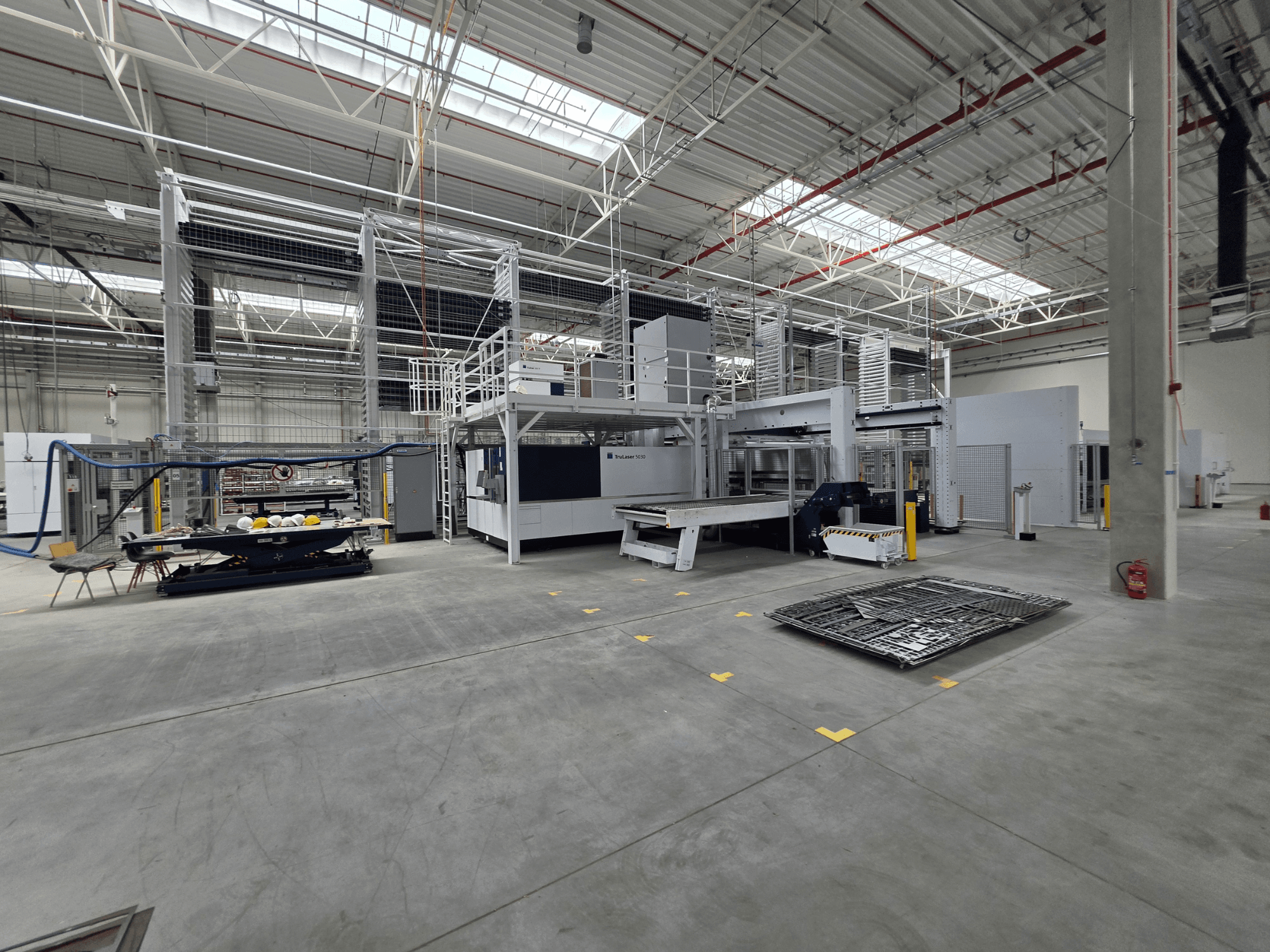

TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Depolama sistemi: STOPA Compact II

  • Tür: Kaotik depolama yönetimine sahip otomatik sac depolama sistemi

  • Depolama yüksekliği: 7.900 mm

  • Sac boyutu: 3.050 x 1.525 mm

  • Depolama yeri başına maksimum yük: 3.000 kg

  • Depolama yeri sayısı: 266

  • Toplam depolama kapasitesi: 798 t

  • Konfigürasyon: 8 bölüm/kule, bölüm başına en fazla 37 depolama seviyesi

  • Palet boyutu: GF 3.050 x 1.525 x 90 mm

  • Palet tipleri: SPO, SPMgl

  • Yükleme yükseklikleri: 185 / 275 / 460 mm

  • İşlevler: Otomatik malzeme depolama ve alma; bağlı üretim hücrelerine otomatik malzeme beslemesi; entegre üretim makineleri için depolama arayüzü

• Depolama kontrolü

  • Sunucu işletim sistemi: Windows Server 2022

  • Merkezi depolama yönetimi ve otomatik malzeme akışı yönetimi

  • TRUMPF üretim ekipmanlarıyla entegrasyon

• Bağlı üretim hücreleri

  • TRUMPF TruLaser 5030 fiber (L76)

    • Makine tipi: CNC 2D fiber lazer kesim makinesi

    • Çalışma alanı: 3.000 x 1.500 mm

    • Lazer kaynağı: TruDisk 6001, 6.000 W

    • CNC kontrol: Siemens SINUMERIK 840D sl

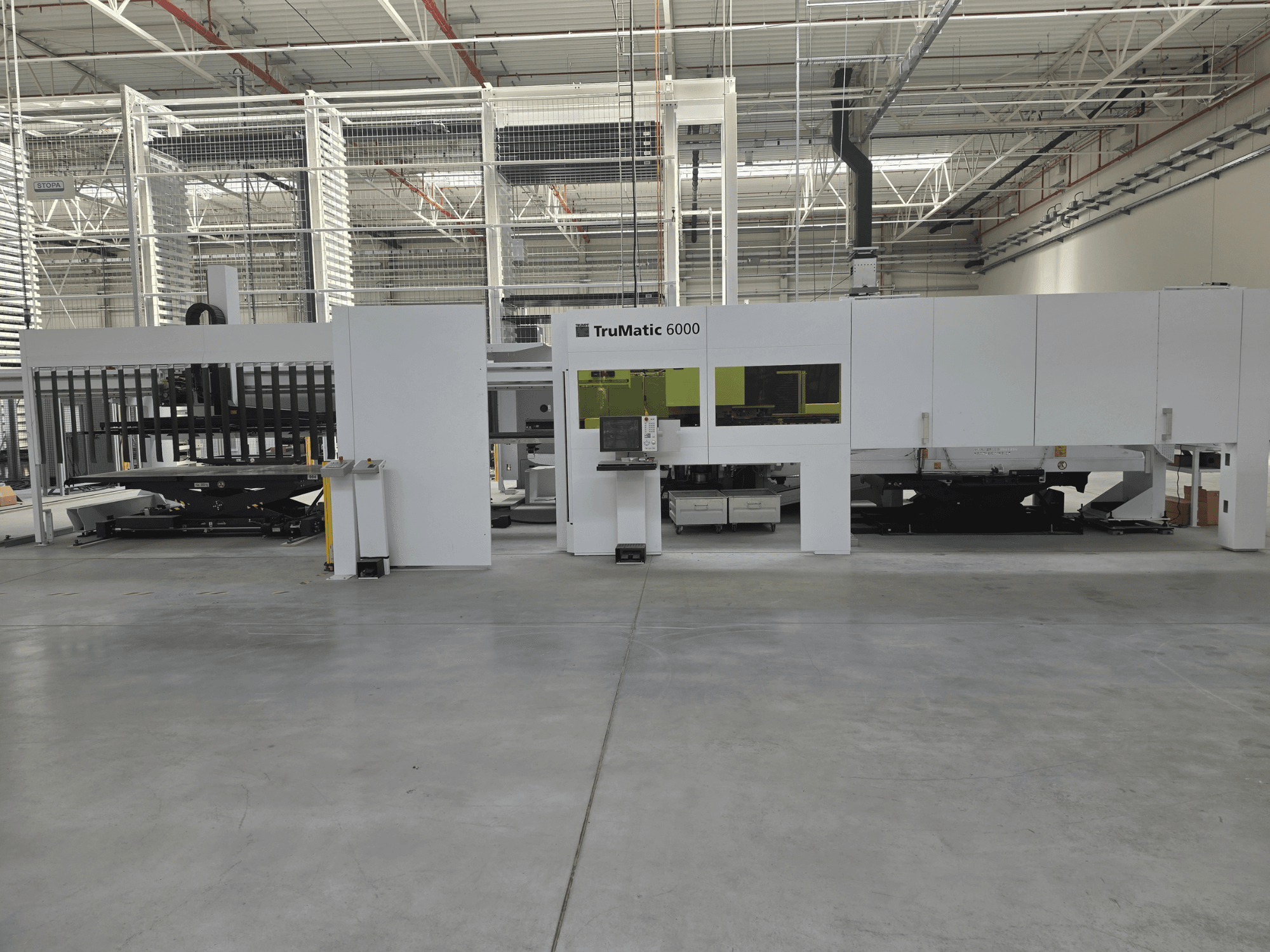

  • TRUMPF TruMatic 6000 fiber

    • Makine tipi: Kombineli CNC delme ve fiber lazer kesim makinesi

    • Çalışma alanı: 3.050 x 1.550 mm

    • Lazer kaynağı: TruDisk 3001, 3.000 W

    • Maksimum delme kuvveti: 180 kN

    • Doğrusal takım magazini: 25 konum

  • TRUMPF TruBend Center 7030 (B34) – Hücre 1

    • Makine tipi: Otomatik sac bükme merkezi

    • Maksimum bükme uzunluğu: 3.123 mm

    • Maksimum kalınlık: yapısal çelik 3,0 mm; paslanmaz çelik 2,2 mm; alüminyum 4,0 mm

    • Maks. kutu yüksekliği: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Hücre 2

    • Hücre 1 ile aynı teknik özellikler

• Sistem işlevselliği (özet)

  • Ham sac malzemesinin merkezi otomatik depolama ve alma

  • Bağlı lazer, zımba-lazer ve panel bükme hücrelerine otomatik malzeme beslemesi

  • Depolama ve üretim istasyonları arasında otomatik aktarım

  • Merkezi, yüksek kapasiteli sac işleme

• Ana sistem konfigürasyonu

  • 1 adet STOPA Compact II otomatik sac depolama sistemi

  • 1 adet TRUMPF TruLaser 5030 fiber 2D lazer kesim hücresi

  • 1 adet TRUMPF TruMatic 6000 fiber delme ve lazer kesim hücresi

  • 2 adet TRUMPF TruBend Center 7030 otomatik panel bükme hücresi

Ek ekipman

• TRUMPF TruLaser 5030 fiber (L76) için

  • Otomatik palet değiştirici

  • LiftMaster Compact 1530 (otomatik yükleme ve boşaltma)

  • STOPA depolama bağlantısı/arayüzü

• TRUMPF TruMatic 6000 fiber için

  • SheetMaster 3000 x 1500 mm (otomatik sac taşıma)

  • GripMaster 3000 x 1500 mm

  • Depolama sistemi entegrasyonu/arayüzü

• TRUMPF TruBend Center 7030 için (her iki hücre)

  • 2 eksenli parça manipülatörü

  • 5 eksenli arka durdurucu

  • Döner manipülatör

  • ToolMaster Bend

  • Otomatik yükleme ve boşaltma

  • Depolama arayüzü

• Sistem genelinde

  • Merkezi depolama yönetim sunucusu (Windows Server 2022)
