BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

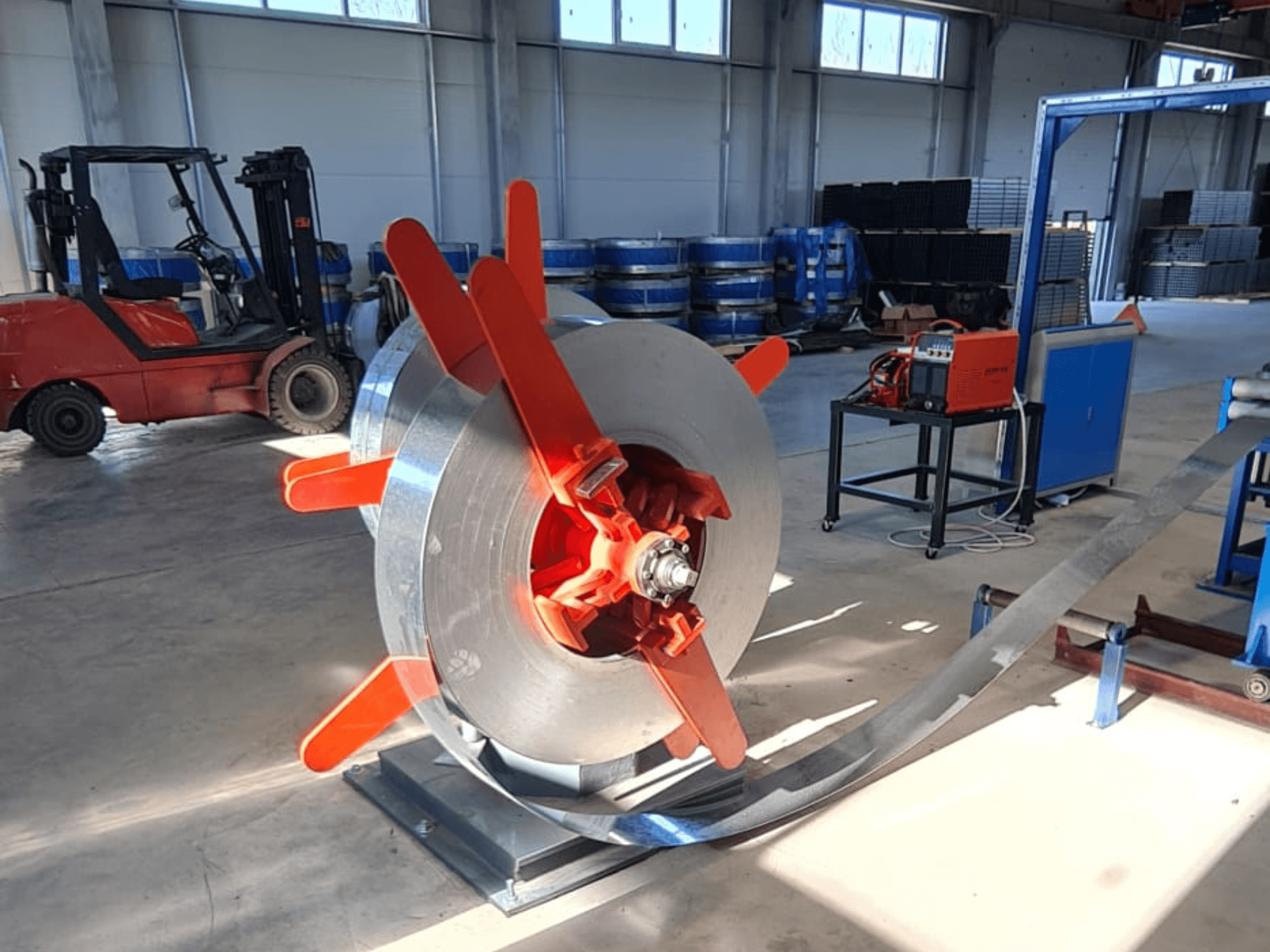

İkinci El Boru Üretim Hattı Marka: Bazhou Wanxin Industrial and Trading Üretim yılı: 2021 Boru Üretim Hattı Şunlardan Oluşur: Çift İstasyonlu Bobin Açıcı İşlev: Bobini pasif olarak açar. Yapı: 180° dönebilen çift istasyonlu tasarım; manuel genişletme. Avantajları: Hızlı yükleme, basit ve kullanışlı çalışma. Hidrolik Makas ve Alın Kaynak Makinesi İşlevi: Şeridin ön ve arka uçlarını keser, şeridi ortalar ve tekrar birbirine kaynaklar. Yapı: Bomlu manuel hidrolik kesici, ön ve arka baskı silindirleri, ön ve arka merkezleme silindirleri, kaynak cihazı. Kesme Yöntemi: Hidrolik kesici Presleme Yöntemi: Çift silindirli pres Kaynak Yöntemi: Manuel kaynak Bobin Biriktirici İşlev: Kaynaklı borunun kesintisiz üretimini sağlamak için, kesme ve alın kaynağı platformunun arkasına bir depolama ünitesi kurulmuştur. Malzeme yükleme, açma, kesme ve kaynak işlemleri için hazırlanırken şerit bu ünite tarafından kesintisiz olarak beslenir. Yapı: Çerçeve tipi, hareketli ve sabit çerçeveli (besleme cihazı dahil). Besleme Hızı: maks. 120 m/dk Depolama Hızı: maks. 200 m/dk Depolanan Şerit Uzunluğu: 200-400 m Sıkıştırma Silindiri Motoru: AC 11 kW Şekillendirme ve Kalibrasyon Makinesi Çalışma Yüksekliği: +850 mm Güç: AC/DC Motor 160 kW, 1000-2000 dev/dak Redüktör: Dişli sertleştirilmiş Düzen: Pasif 5 silindirli düzleştirici, şerit beslemesi için dikey silindirler; 7 yatay silindir standı ve 8 dikey silindir standı aracılığıyla şekillendirme; 6 yatay silindir standı ve 5 dikey silindir standı aracılığıyla yönlendirme, presleme, çapak alma, soğutma ve kalibrasyon; 1 adet yuvarlak kalibrasyon standı. Yuvarlak Kalibrasyon Standı: 1 set düzeltme cihazı; 2 tarafta 8 silindir, her tarafta 4 silindir; Ø30 mm, 40Cr, su verilmiş, temperlenmiş ve sertleştirilmiş. Yatay Silindir Mili: Ø60 mm, yatak konumu 55, malzeme 40Cr Yatay Silindir Yüzey İşlemi: Yüzey sertleştirme, HRC 50-55 Rulman Kaydırıcı: Dövme çelik 45# Dikey Silindir Mili: Ø40 mm, malzeme 40Cr, su verilmiş, temperlenmiş ve sertleştirilmiş Dikey ve Yatay Silindirler - Stand Tipi: Portal tipi, açılma genişliği 120 mm, yatay silindir standı sıkıştırması sonsuz dişli vasıtasıyla ayarlanabilir Yatay ve Dikey Silindir Standlarının Malzemesi: Kaynaklı, ardından yaşlandırma tavlaması uygulanmış Dişli Kutusu: Spiral konik dişli Sıkıştırma Silindiri Mili: Ø50 mm, sıkıştırma için 2 silindir, manuel vida çubuğu ile ayarlanabilir Kılavuz Mil: Ø40 mm Çapak Alma Bıçağı: 2 adet, biri çalışır durumda, biri yedek Soğutma Tankı Soğuk Testere İşlev: Soğuk testere, ERW haddehane hattının en önemli makinelerinden biridir. Yüksek hızlı üretim sırasında boruları önceden ayarlanan uzunlukta kesebilir. Tip: KK-5-50 Boru Çapı: Yuvarlak borular Ø16-63,5 mm ve bunlara karşılık gelen kare ve dikdörtgen borular Kesme Uzunluğu: 1-6 m arası herhangi bir uzunluk Malzeme Kalınlığı: 0,6-2,5 mm Testere Motoru: Frekans invertörlü 11 kW AC motor Besleme Motoru: 2,9 kW servo, Yaskawa Tahrik Motoru: 11 kW servo, Yaskawa Besleme Modu: Servo çok kademeli hız besleme Hız Takibi: maks. 110 m/dk Sıkıştırma Kuvveti: Pnömatik Testere Bıçağı: Ø400 mm Testere Redüktör Modeli: KK-80 Testere Strok Uzunluğu (Raya Uzunluğu): 3 m Makine Boyutları: 4500 × 1500 × 1300 mm Konveyör Hattı, Masa ve Paketleme Makinesi İşlev: Şekillendirilmiş borular, rulodan masaya otomatik olarak aktarılır. Basit bir paketleme makinesi kullanılarak altıgen demetler halinde paketlenirler. Rulo Ray Uzunluğu: 16 m, 1 adet YCT200-4A motor, 5,5 kW Not: Teknik veriler ve açıklamalar, orijinal sipariş onayı belgesinden aktarılmıştır. Bunlar yalnızca bilgilendirme amaçlıdır ve bağlayıcı değildir.
