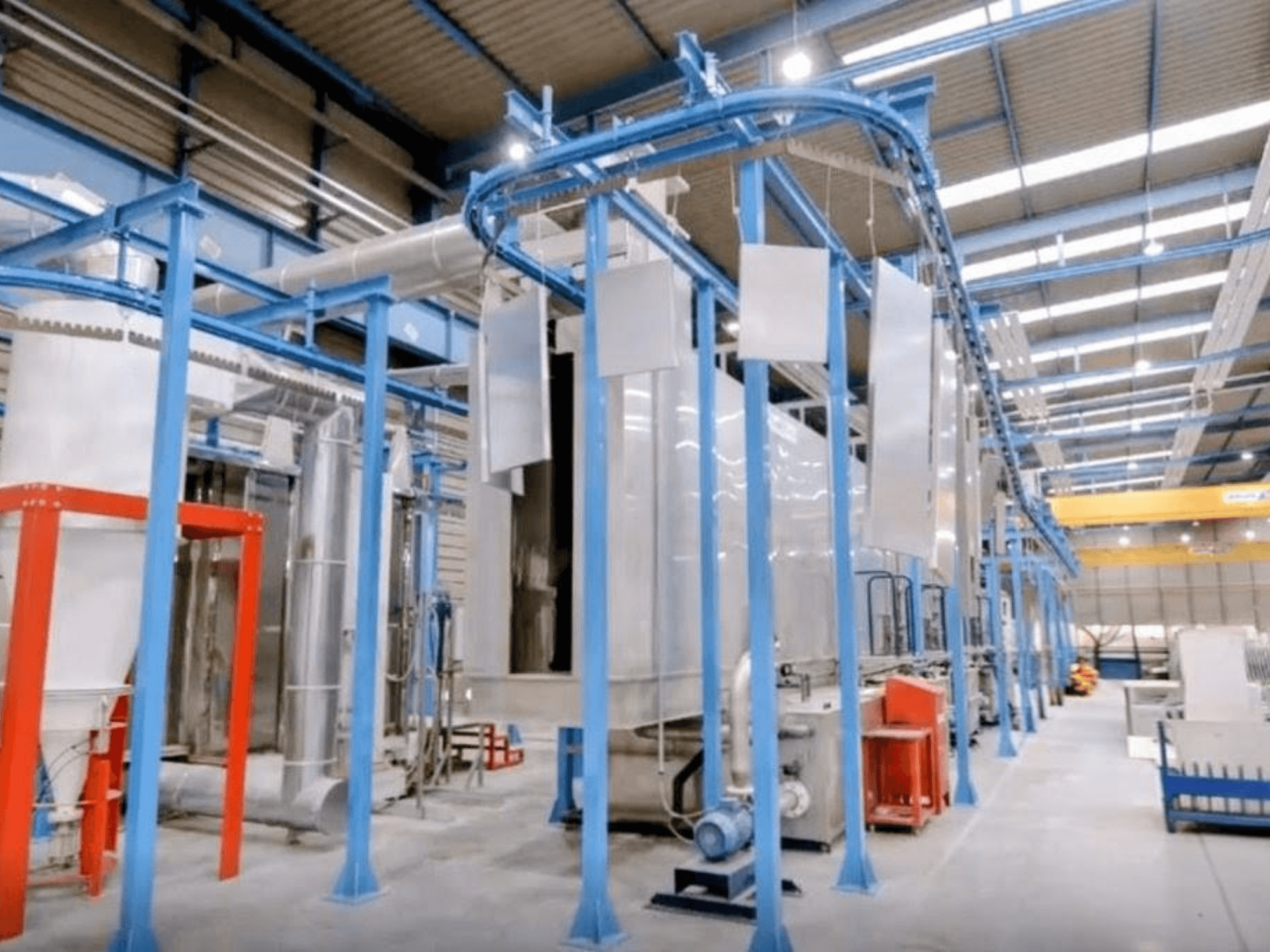

CABYCAL - lppES-OTH-CAB-2018-00001

• Konveyör

  • Tip: Havai monoray konveyör (frekans invertörlü tahrikli)

  • Hız aralığı: 0,75 ila 1,2 m/dk (tasarım hızı 0,75 m/dk)

• İleri-geri hareket mekanizması (uygulama ekseni)

  • Maks. dikey strok: 2.200 mm (ayarlanabilir)

  • Dikey hız: 0,14 ila 0,6 m/s (ayarlanabilir)

  • Konumlandırma hareketi: Manuel ayar

• Parça kapasitesi

  • İş parçası malzemesi: Metal

  • Maks. parça boyutları (U x G x Y): 1.000 x 100 x 2.000 mm

  • Kalıp açıklığı (G x Y): 300 x 2.200 mm

  • Maksimum yük: 800 mm'lik askı rafı başına 35 kg

  • Üretim kapasitesi: 0,75 m/dk hızında 56 raf/saat; 1,2 m/dk hızında 90 raf/saat

• Toz uygulama sistemi

  • Marka/Model: Nordson Encore LT

  • Pistonlu püskürtücüler: 2 adet elektronik pistonlu püskürtücü

  • Otomatik tabancalar: Ayrı kontrol modülleri bulunan 4 adet otomatik toz tabancası

  • Toz kabini ve geri kazanım: Geri kazanım siklonu ve otomatik darbeli temizlemeli mutlak filtreye sahip kabin

  • Açıklardaki hava hızı: yaklaşık 0,5 m/s

• Hat bileşenleri ve termal ekipman

  • Ön işlem tüneli: Kimyasal banyolar, buhar emme fanı ve ön solenoid valfleri bulunan 5 aşamalı temizleme tüneli

  • Kurutma fırını: Gaz yakıtlı, dahili ısı eşanjörü, 2 adet hava devridaim fanı, 2 adet hava perdesi fanı

  • Sertleştirme (polimerizasyon) fırını: Gaz yakıtlı, dahili ısı eşanjörü, 2 adet hava devridaim fanı, 1 adet hava perdesi fanı, 1 adet üst emme fanı

  • Fırın brülörleri: BALTUR (Kod 17080010 / BTG 15 5060HZ)

  • Maksimum çalışma sıcaklığı: 180°C

• Altyapı ve teknik gereksinimler

  • Elektrik bağlantısı: 400 VAC, 3 faz + nötr + toprak, 50 Hz

  • Toplam elektrik gücü: 90 kW (yaklaşık 80 kW hat gereksinimi)

  • Elektrik tüketimi: ~%80 (uygulama kabini hariç)

  • Isıtma yakıtı: Doğal gaz

  • Termal güç: Toplam 520 kW (650 kW kurulu kapasite / ısı geri kazanımı ile ~420 kW tüketim)

  • Basınçlı hava: 6–8 bar basınçta temiz, kuru hava (2 adet 1/2" bağlantı + uygulama için 1 adet 1" bağlantı)

  • Ters ozmoz suyu: 2–3 bar basınçta 1 noktalı dağıtım (TTS); 2" giriş yoluyla ~600 l/h

  • Bina gereksinimleri: Egzoz bacaları için 4–5 çatı geçişi; ön arıtma drenajı için atık su haznesi/hendek önerilir

Ek ekipman

• 1x Entegre raf kontrol ünitesine sahip manuel toz püskürtme tabancası

• 1x 10 m besleme hortumu ile birlikte komple eleme ünitesi

• 1 adet 36 kg toz haznesi

• 1x Geri kazanım venturi pompası
