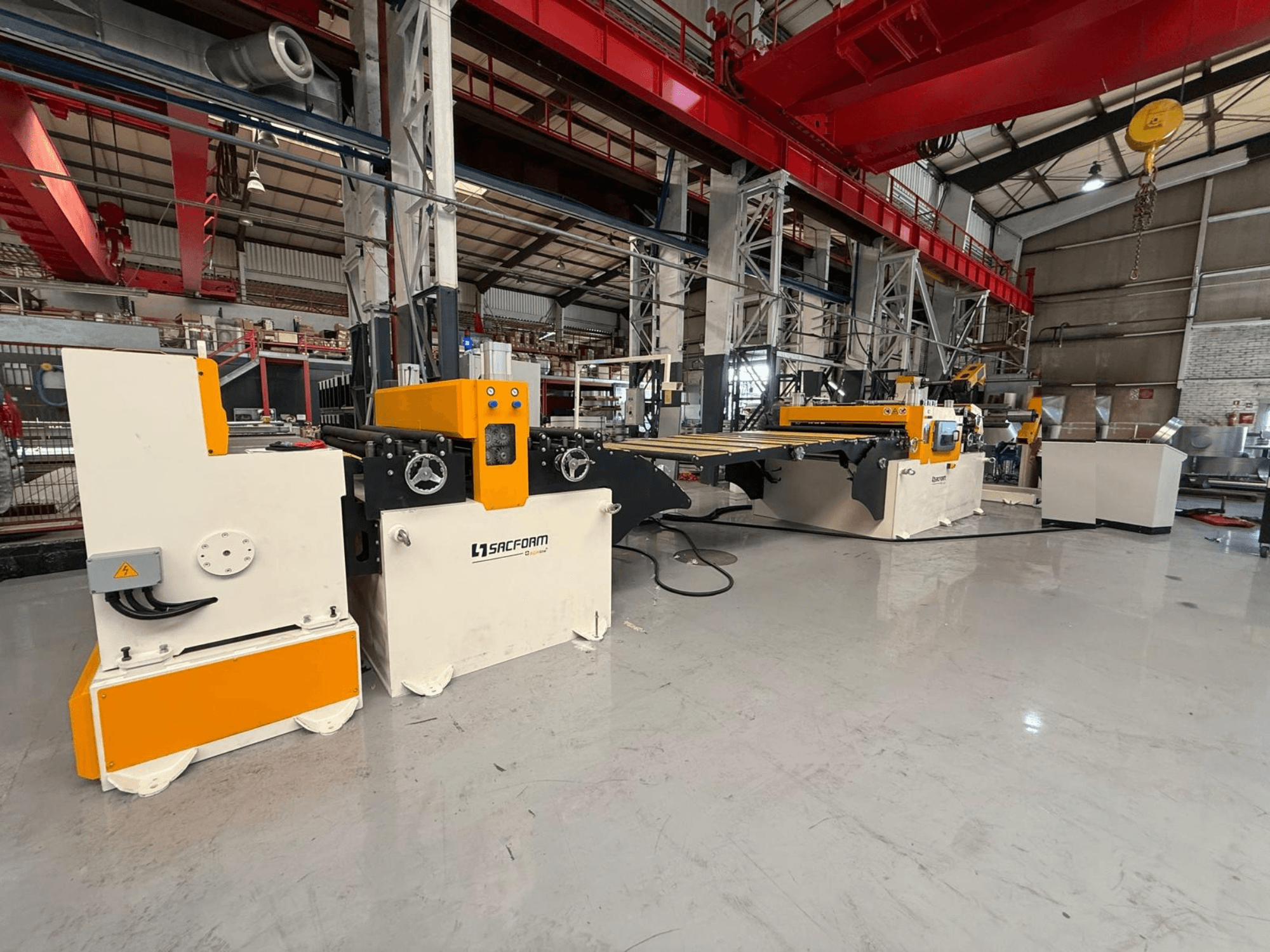

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapasite: 1500 mm genişlik x 1–3 mm kalınlık (AL/MS), en fazla 1,5 mm (SS), 6 tonluk bobinler

• Malzemeler: Alüminyum (AL), Yumuşak Çelik (MS), Paslanmaz Çelik (SS)

• Bitmiş sac boyutu: genişlik 500–1500 mm; uzunluk 500–4000 mm

• Rulo özellikleri: İç çap 490/610 mm; Dış çap maks. 1400 mm; ağırlık maks. 6000 kg

• Hat hızı: 30 m/dk serbest çalışma hızı (başlat-durdurma kesimi, her kesim başına ~2,5 saniye ekler)

• Operatör sayısı: 1

• Güç ve yardımcı tesisler:

  • Elektrik: 380 V, 3 fazlı, 50 Hz; yardımcı 220 V, 50 Hz; 24 V DC solenoidler

  • Kurulu güç 32 kW; tipik çalışma tüketimi 13 kW

  • Pnömatik hava: 6 bar

  • Hidrolik: çalışma basıncı 120 bar; ana çalışma basıncı 220 bar; her biri 40 L kapasiteli 2 hidrolik ünite

• Kontrol ve elektronik: Siemens PLC; Siemens/Rexroth elektronik ve kontrol paneli; 7 inç dokunmatik ekran; uzaktan destek özelliği

Hat konfigürasyonu (dahil edilen modüller ve temel teknik özellikler)

• Hidrolik bobin yükleme arabası:

  • Kapasite 6000 kg (tek bobin), maks. genişlik 1500 mm, maks. dış çap 1400 mm

  • V tipi yatak, hidrolik travers ve kaldırma (300 mm strok), panel kontrolü

• Tek mandrelli hidrolik bobin açma makinesi:

  • Kapasite 6000 kg; maks. şerit genişliği 1500 mm; iç çap 490–610 mm; dış çap 1400 mm

  • Konik genleşmeli hidrolik mandrel; redüktörlü motorlu tambur, ayarlanabilir hız

  • Üst basınç/emniyet kolu; kontrollü açma ve otomatik durdurma için lazer sensörü

• Servo bükme kollu otomatik yönlendirme/takma platformu:

  • Otomatik bobin takma ve düzleştiriciye aktarma

  • Bükme kolu: 2 adet Ø110 mm silindir, servo tahrikli; 2 adet piston

  • Platform hareketi: hidrolik yukarı/aşağı ve ileri/geri; otomatik, manuel tel geçirme yok

• Düzeltme ünitesi:

  • 30 m/dk'ya kadar hız; çalışma genişliği 500–1500 mm

  • Toplam 11 silindir: 7 düzeltme, 2 besleme, 2 sıkıştırma (tümü Ø110 mm)

  • Motorlu düzeltici ayarı; hidrolik olarak açılabilen silindir grubu

  • Pnömatik silindir basıncı; düşük boşluklu dişli grubu; dişli malzemesi 8620

  • Dikey rulmanlı kılavuzlar; 2 adet kılavuz ünitesi; dişli sistemi ile genişlik ayarı

  • PVC kaplama özelliği dahildir

• Servo besleyici:

  • 30 m/dk'ya kadar hız; maks. genişlik 1500 mm; kalınlık 1–3 mm

  • 2 servo silindir (üst/alt) Ø110 mm; silindir malzemesi 4140

  • Enkoder tabanlı kesim uzunluğu kontrolü; pnömatik basınç; düşük boşluklu dişliler

  • Kılavuzlama: çift taraflı yanal kılavuzlar, yatay kılavuz silindirleri, dişli genişliği ayarı, 90°'ye kadar sağ/sol hizalama

  • Servo kontrol: otomatik besleme döngüsü, programlanabilir hız, programlanabilir kesim uzunluğu ve miktarı, 250 program ve 50 adede kadar uzunluk için hafıza, 7 inç dokunmatik ekran, 8 harici çıkış

• Başlat-durdur giyotin makası:

  • Kesme kapasitesi 1–3 mm; genişlik 1500 mm

  • Bıçak malzemesi 2379; yüksek karbonlu/yüksek kromlu bıçaklar; üstte 2 kenar, altta 4 kenar

  • Ayarlanabilir bıçak aralığı; mekanik sac sıkıştırma

  • Kesim başına yaklaşık 2,5 saniye döngü süresi kaybı; kesme kirişinde Teflon kızaklar

• Hidrolik ve pnömatik markaları: Bosch Rexroth/Bucher hidrolik valfler; Festo/Pemaks pnömatikler; Gamak/Yılmaz motorlar

• Elektrik/otomasyon: Siemens PLC; Siemens/Rexroth bileşenleri; elektrik kabini ve otomasyon sistemi

Notlar

• Paslanmaz çelik kapasitesi maksimum 1,5 mm kalınlıkla sınırlıdır.

• Belirtilen 30 m/dk, serbest hat hızıdır; gerçek üretim kapasitesi, kesme makinesinin başlat-durdurma döngüsüne bağlıdır (kesim başına ~2,5 saniye).
