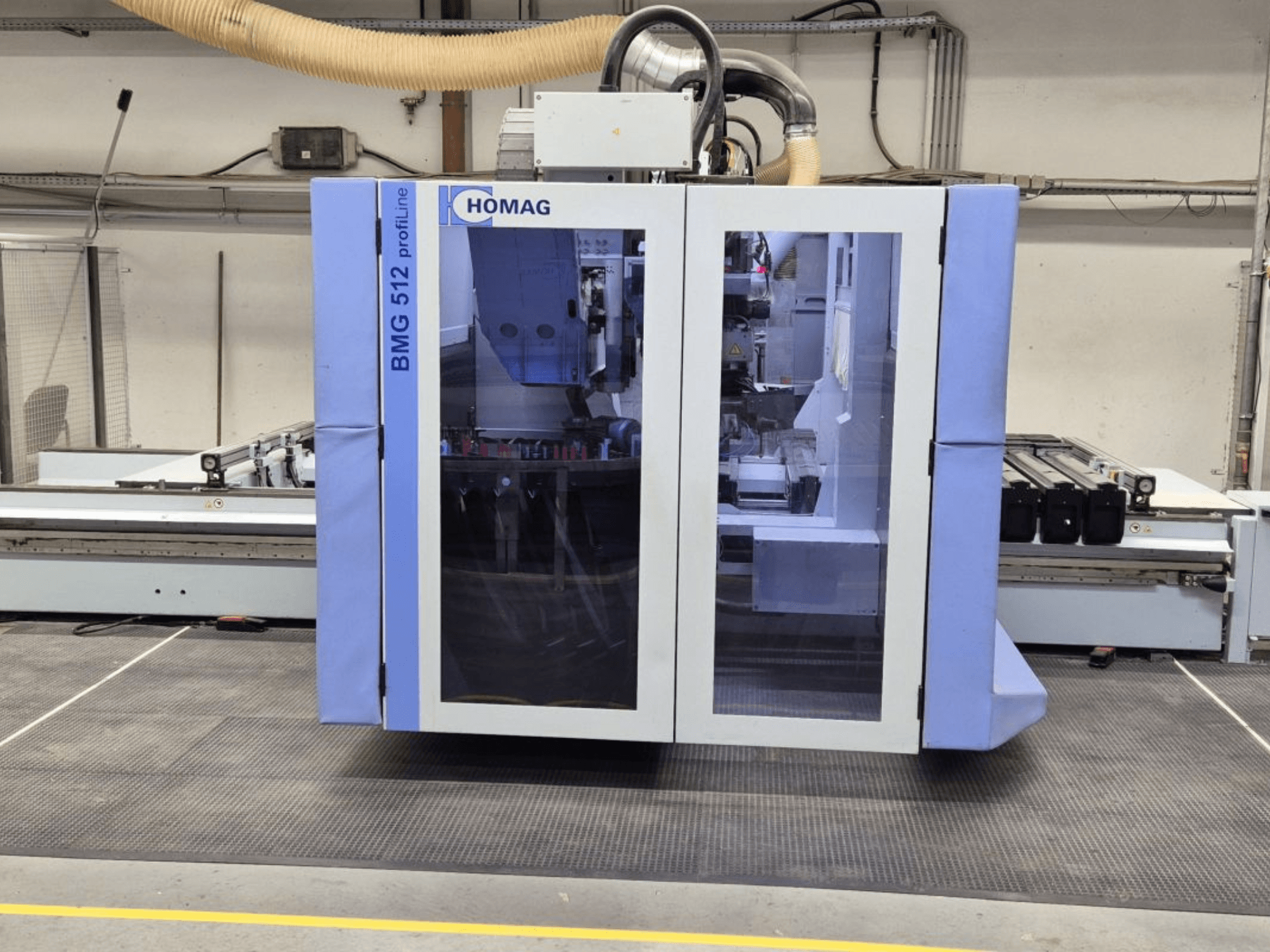

HOMAG - PROFI BMG 512/40/12/V/ADE-CNC-HOM-2016-00001

Ek bilgi

İş parçası

• Uzunluklar: Tek yerleştirme için 4000 mm / Sarkaç yerleştirme için 2250 mm

• Genişlikler: Tüm üniteler ve ön stop için 1450 mm

• Maksimum İş Parçası Kalınlığı: 300 mm (sıkıştırma cihazları dahil)

• Üniteler ve ekstraksiyon için kısıtlama olmaksızın standart kelepçelerle 60 mm'ye kadar.

Tablo

• Otomatik Konsol Masası

• Otomatik olarak ayarlanabilen konsol masası

• 8 konsol Y = 1500 mm

• 16 yan ve durdurma pimi 140 mm, elektromekanik kontrollü

• Sarkaç operasyonunda optimum kullanım için dinamik alan tahsisi

• Çeşitli çift vakumlu kelepçeler

• Vakum pompası olmadan; bina tarafındaki bir vakum sistemi aracılığıyla sağlanır

Araçlar

• 18 katlı disk takım değiştirici

Ana Sürücü

• İşleme Mili: 12 kW (S6 çalışma) / 9,5 kW (S1 çalışma)

• Hibrit rulmanlı mil

• Frekans kontrollü dönüş: 0 - 24000 rpm

• Azalan iş mili hızı ile otomatik besleme azaltma

Enjeksiyon Ünitesi

• POWEREDGE Yapıştırma Ünitesi

• Alın derzlerinde 360° kenar yapıştırma için yapıştırma ünitesi

• Kenar malzemesi üzerine uygulama silindiri ile tutkal uygulaması

• 1 baskı silindiri Ø 50 mm, 1 takip silindiri Ø 35 mm

• Maks. kenar yüksekliği: 65 mm

• Kenar kalınlığı: 0,4 - 3 mm (kaplama 0,4 - 2 mm / PVC 1,0 - 2 mm)

• Küçük yarıçaplarda kalın kenarları ısıtmak için sıcak hava nozulu, NC ile kontrol edilebilir

Makine Kontrolü

• POWERCONTROL PC 86 POWERTOUCH

• 21,5" Full-HD çoklu dokunmatik ekran ile

• CNC programlarının grafiksel, diyalog odaklı oluşturulması için WoodWOP

• Teşhis sistemi WOODSCOUT

Ek Ekipmanlar

• FLEX 5 ünitesi için arayüz

• Birim arayüzlü C ekseni

• Sınırsız dönme aralığı

• FLEX 5 ünitesinin otomatik takım değişimi için bağlantı elemanı

• Sondaj Kafası

• 21 mil V17 / H4 / S0 / 90°

• Hızlı değiştirme sistemli 17 dikey delme mili

• T şeklinde düzenleme: Y yönünde 7 iş mili / X yönünde 11 iş mili

• 0 / 90° testere ile 4 yatay mil

• Ön Kesim İstasyonu

• İşleme portalıyla birlikte hareket eder (X ekseni)

• Takım Değiştirici için Testere / Düzeltme Ünitesi

• Kombine düzeltme ve köşe yuvarlama ünitesi, sensör kontrollü

• Kombine floş-trim / çekme-bıçak ünitesi

Ekstra Bilgi

• İşleme mili için soğutma sıvısı tankı

• Entegre talaş konveyörü, sola boşaltma

Not: Teknik veriler ve açıklamalar yalnızca bilgilendirme amaçlıdır ve bağlayıcı değildir.
