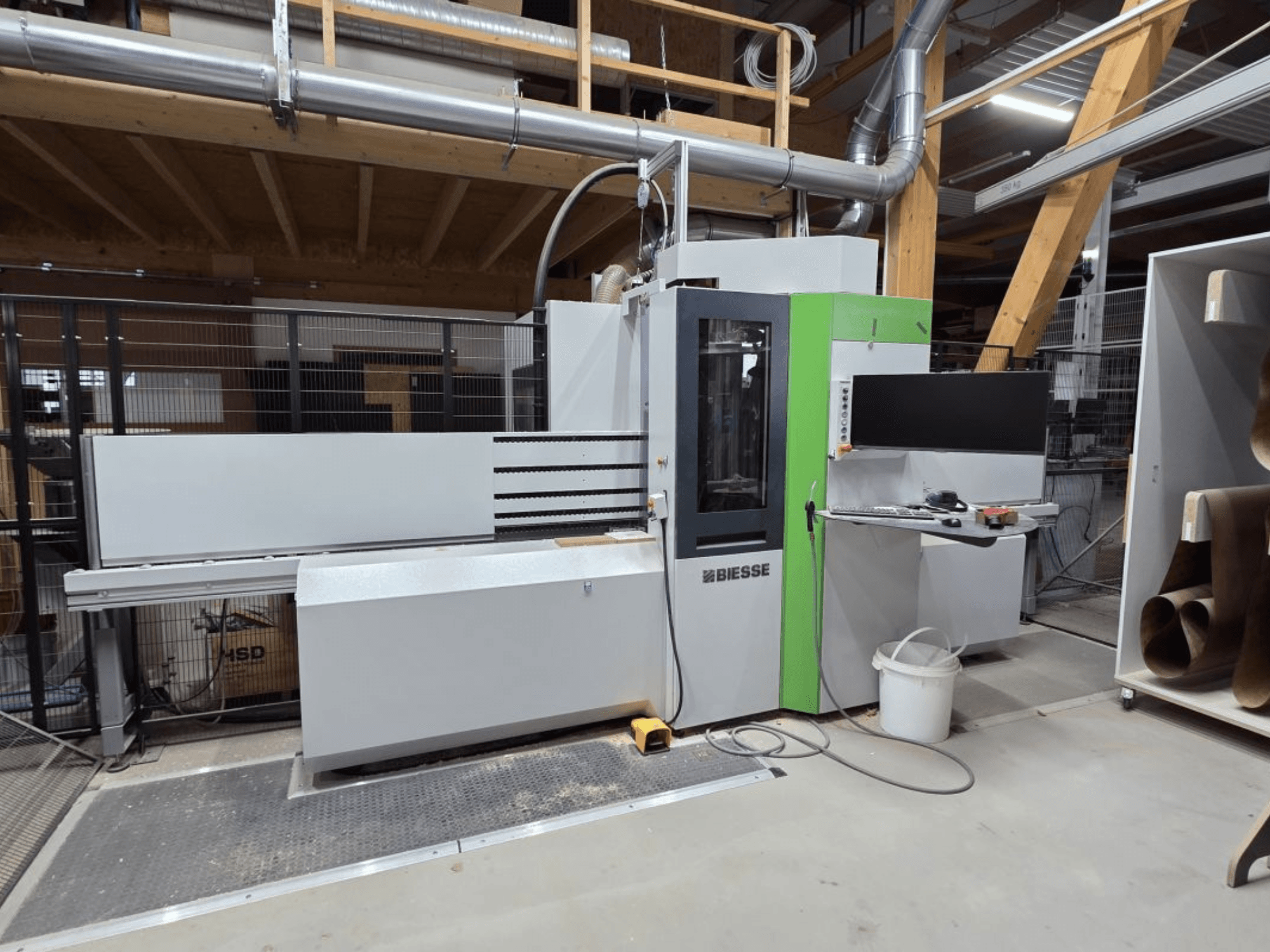

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

İkinci el Dikey CNC İşleme Merkezi

Marka: Biesse

Model: Brema EKO 2.2

Üretim yılı: 2022

Teknik veriler

Çalışma Alanı

X = 3.200 mm

Y = 1.250 mm

İş Parçası Boyutları

Uzunluk (X): 200–3.200 mm

Genişlik (Y): 35-1.250 mm

Kalınlık (Z): 8-60 mm

Maksimum iş parçası ağırlığı: 50 kg

İş Parçası Referans Sistemi

İş parçası, makine masasına monte edilmiş sabit bir referans durdurucu vasıtasıyla, makinenin sol tarafındaki yükleme alanında uzunlamasına yönde (X ekseni) önceden konumlandırılır.

İş Parçası Konumlandırma Ünitesi

X ekseninde iş parçası konumlandırması, işleme süreci boyunca iş parçasını güvenli bir şekilde tutan iki adet sıkıştırma tutucusu tarafından gerçekleştirilir. Hareket, bağımsız olarak tahrik edilen iki servo motor tarafından sağlanır.

İş Parçası Destek Yüzeyi

İşleme ünitelerinin bulunduğu iş parçası destek yüzeyi, Z ekseninde iş parçası referansını belirleyen bir dizi kauçuk kaplı silindirden oluşur.

İşleme ünitelerinin karşı tarafında bulunan bir basınç sistemi, işleme süreci boyunca iş parçasının optimum şekilde tutulmasını sağlar.

380-415 V (±10%), 50/60 Hz besleme gerilimleri için transformatör ve elektrik bağlantısı

Elektrik kontrol kabini için klima ünitesi

bSolid kontrol sistemi

İş Parçası Sıkıştırma Tutucularının Yüksek Hızlı Hareketi için HP Kiti

Servo motorlar ve hassas planet dişli kutularından oluşan bu kombine sistem, hızlı hızlanma rampalarıyla 110 m/dk'ya kadar konumlandırma hızları sağlar.

Sıkıştırma kıskaçlarını açmak/kapatmak için ayak pedalı

Ayrı Ayrı Seçilebilen İş Mili'ne Sahip BH28 Delme Kafası

- 17 dikey iş mili (X ekseninde 7, Y ekseninde 10)

- 5 yatay iş mili (3'ü X ekseninde, 2'si Y ekseninde)

- X ekseninde sabit kesme yönüne sahip 1 adet oluk açma testere ünitesi

HSK-F Takım Arayüzlü ve C Ekseni Torklu 11 kW Elektrospindle

- 11 kW, 24.000 dev/dak (S1 sürekli çalışma)

- 6.000-24.000 dev/dak, NC üzerinden programlanabilir

HSK-F63 Açılı Testere Ünitesi

- Maksimum hız: 8.400 dev/dk

Üst ve Alt Kenarlar için Delme ve Frezeleme Ünitesi / Uç Delme ve Frezeleme Ünitesi

- Maksimum hız: 9.000 dev/dak

- ER20 pensli takım tutucu

8 Konumlu Takım Değiştirici - Disk Tipi Takım Magazin

İş Parçası Taşıma için "Hassas Yüzeyler" Kiti

Manuel QR Kodu Okuma için Lazer Cihazı

SOPHIA - IoT Bağlantısı

Yapıştırıcı Enjeksiyonlu Ø8 × 40 mm Çiviler için Çivi Yerleştirme Ünitesi

Değişkenli Barcode2HOPS

MultiPost Yükseltmesi

POST Eleman Ayırıcı

NC-HOPS 7.0

Not:

Teknik veriler ve açıklamalar, o tarihteki sipariş onayı metninden alınmıştır. Bu bilgiler yalnızca bilgilendirme amaçlıdır ve bağlayıcı değildir.
