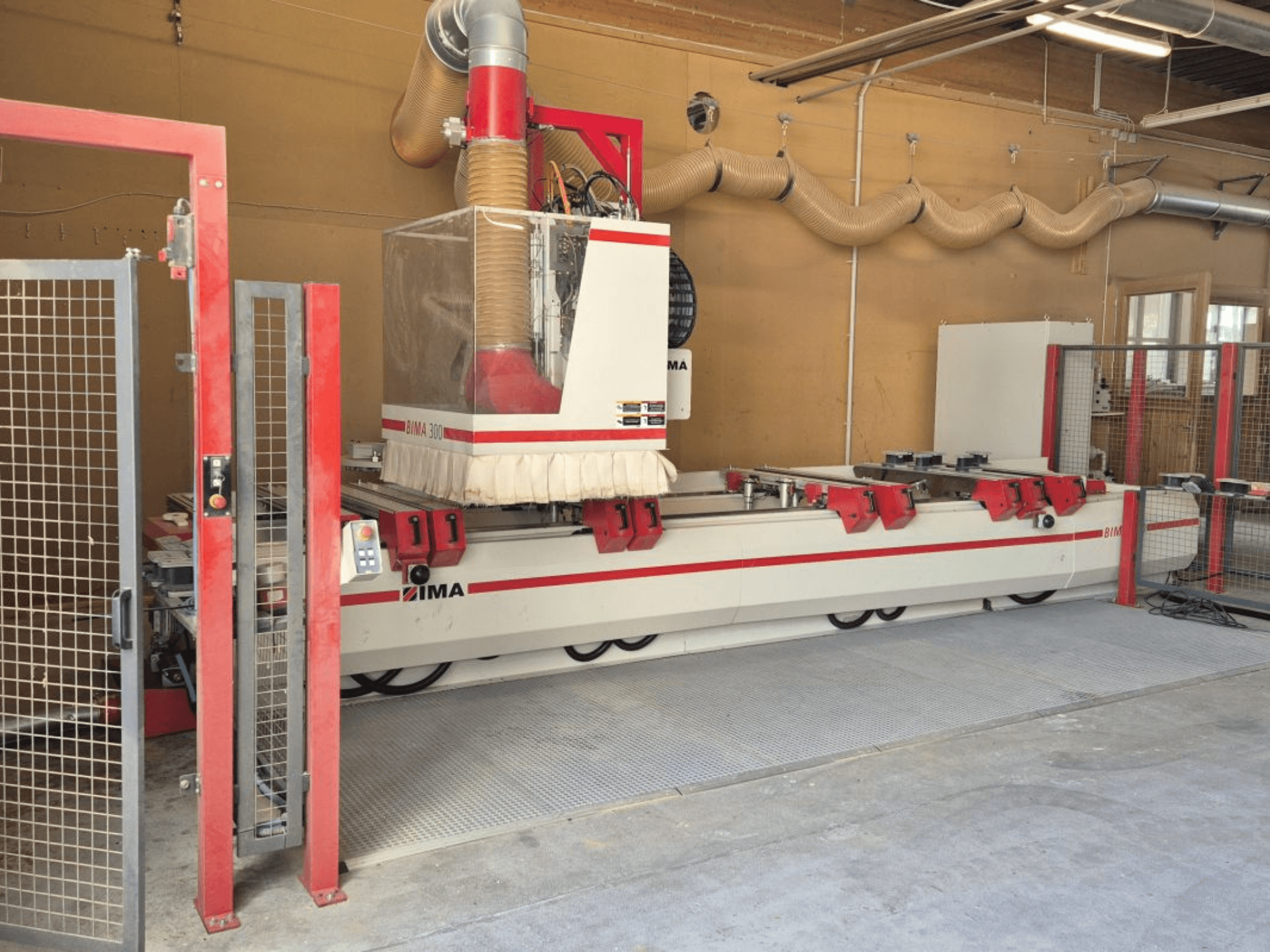

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Çalışma aralığı

• Y (ana iş mili + takım Ø20 mm): 1400 mm

• Y (delme ünitesi, tüm dikey matkaplar): 890 mm

• Tek istasyonlu işleme: X = 2 × 2550 mm; merkez boşluğu X = 200 mm

• İndeksleme tablası işleme: X = 2 × 2250 mm; merkezde boş alan = 800 mm

Araç dergisi

• Otomatik takım/adaptör değiştirici, taret tipi, 18 yuva

• Destek üzerine monte edilir, X yönünde hareket eder

Kılavuzlama ve yağlama

• Tüm eksenlerde önceden yüklenmiş, yüzeyi sertleştirilmiş hassas makaralı kılavuzlar

• Ana eksen lineer kılavuzları ve Z ekseni vidalı milleri için manuel merkezi yağlama

Vakum/fiksaj ve masa

• 1 vakum pompası, 90 m³/h

• Y hareketi için 2 sabit sağ ve 2 sabit sol iş parçası durduruculu konsol tablası (X yönü)

• 10 destek kolu, X yönünde kademesiz ayarlanabilir, her biri arka stoplu

• Tüm duraklar program kontrollü

• Patentli 2 devreli sıkıştırma sistemine sahip emme plakaları (hortumsuz)

• 8 düz destek rayı, otomatik olarak indirilebilir

• 2 adet kelepçe/açma için mantar düğme

İş mili ve işleme üniteleri

• Ana iş mili: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, DIN 69893'e göre); 0-24.000 rpm, programlanabilir

• Merkezi olarak entegre edilmiş CNC ekseni: Adaptör üniteleri için 360° dönüş, ana mil üzerinde tork desteği, pnömatik arayüz

• Delme/oluk açma: Dikey delme ünitesi l14, 6 yatay iğ ile; her biri 2 çıkışlı yatay üniteler

• Takılı oluk testere ünitesi, 0°/90° dönebilir

Kontrol ve yazılım

• ICOS CNC kontrolü: PC tabanlı, Windows UI, tüm servo eksenlerin yol kontrolü, iş listesi/sipariş işleme, iki sabit sürücüde IMA yedekleme ve kurtarma, UPS

• IMAWOP yazılımı: Diyalog programlama, 3D görünüm ve iş parçası, vantuzlar, braketler, aletler ve adaptörlerin temel simülasyonu

Ek ekipman

• İlave 2. vakum pompası, 90 m³/h

• İş parçalarını merkezlemek için ek merkez durdurma sırası

• Talaş konveyör bandı
