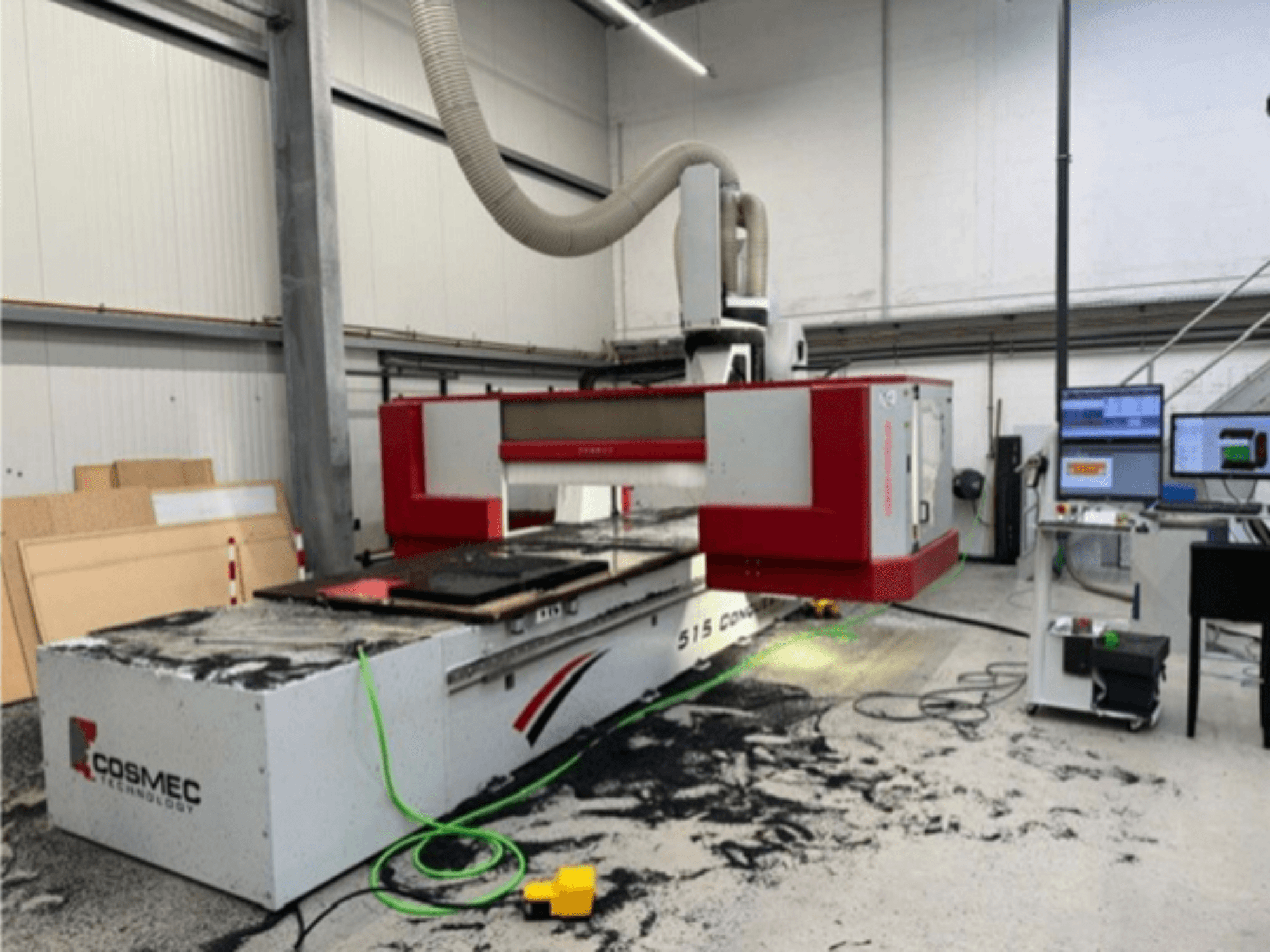

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Uygulamalar: Masif ahşap, ahşap bazlı malzemeler ve çeşitli plastiklerin işlenmesi

• Konfigürasyon: Sabit çalışma masası, çift taraflı tahrikli hareketli kızak, sürekli enterpolasyonlu 5 eksenli frezeleme mili

• Taban/Gantry: Yüksek rijitlik için nervürlü kaynaklı çelik konstrüksiyon

• Kılavuz sistemi ve sürücüler:

  • X/Y eksenleri: Servo tahrikli kremayer ve pinyon

  • X üzerinde çift gantri motorizasyonu: iki senkronize servo motor

  • Z ekseni: Servo tahrikli vidalı mil

  • Toz korumalı lineer kılavuzlar

• Güvenlik: Aktif olmayan alanda yükleme için üç parçalı güvenlik paspasları; Lexan koruyucu pencereli seyahat kısmi muhafazası

• Merkezi yağlama: Otomatik

• Vakum sistemi: Her iki çalışma alanında da sabit emiş gücü ile sarkaç işleme için

• Çalışma şekli: Temel işlevler için kablolu uzaktan kumanda; mobil kontrol paneli

• Elektriksel: Klima ünitesi ile IP55'e kadar toz korumalı kontrol kabini (CE)

• CNC kontrol: OSAI Açık Sayısal Kontrol

• 5 eksenli çatal kafa Z 700:

  • B ve C eksenlerinde fırçasız servo sürücüler

  • Maksimum dönüş hızı: 750°/2 sn

  • C ekseni dönüşü: +/- 360°

  • B ekseni (döner) dönüşü: +/- 110°

• Teknik veriler:

  • Vektör hızı: 80 m/dak

  • Maksimum iş parçası yüksekliği: 500 mm

  • İşleme alanı: 4210 x 1605 mm (genişletilmiş çalışma alanı)

• Yardımcı programlar/gereksinimler:

  • Basınçlı hava beslemesi: 7 bar

  • Ekstraksiyon kapasitesi: min. 2200 m3/sa; ekstraksiyon hızı min. 28 m/s

  • Emiş bağlantısı: Ø 160 mm

• Çalışma masası (Comec tasarımı):

  • Fenolik reçine ızgara tablası, 50 x 50 mm ızgara

  • Cosmec emme sistemi ve şablonları ile uyumludur

  • İki çalışma alanına ayrılmıştır

  • Mekanik sabitleme için dişli delikler; 3 adet geri çekilebilir durdurucu

• Ana iş mili:

  • 5 eksenli, sıvı soğutmalı, HSK 63 F

  • seramik rulmanlar; CW/CCW dönüş

• Emme başlığı: NC kontrollü, yüksekliği ayarlanabilir

• Takım değiştiriciler: HSK 63 F için 2 adet entegre 12 istasyonlu takım değiştirici

  • Maksimum takım Ø 150 mm (bitişik istasyon boşsa)

  • Maksimum takım Ø 120 mm (bitişik istasyon dolu ise)

  • Maksimum alet + tutucu ağırlığı: 40 kg

• Takım ölçümü: Otomatik takım uzunluğu ölçüm istasyonu

Ek ekipman

• Vakum pompası: 250/300 m³/h (50/60 Hz), 5,5 kW

• Yazılım: 5 eksenli eşzamanlı işleme yazılımının en son sürümü (bakım sözleşmesi ile)
