- ➤ Satılık Kullanılmış GRABENER Tek taraflı sac kenar freze makinesi

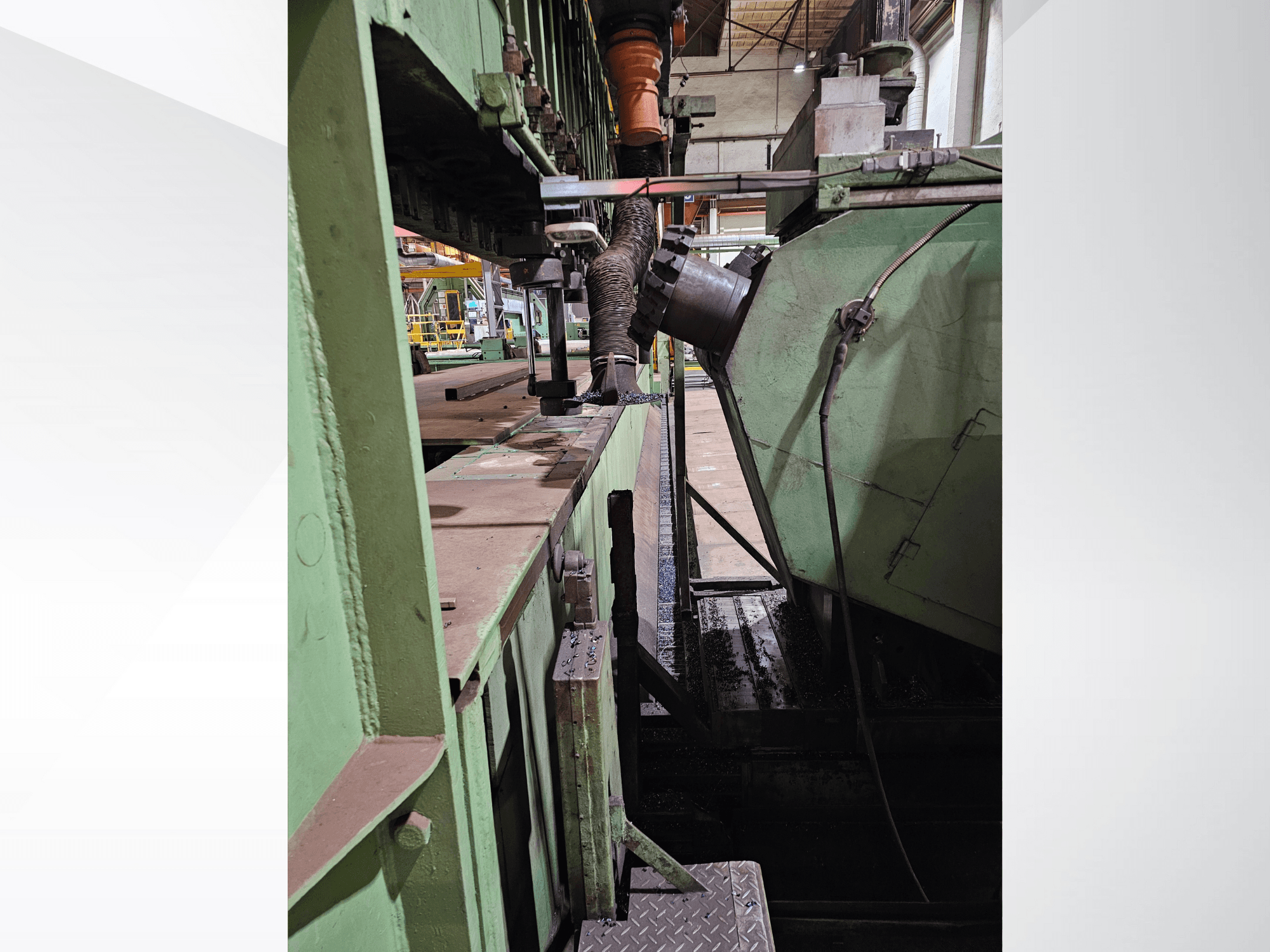

Bu 3 eksenli GRABENER Tek taraflı sac kenar frezeleme makinesi 1984 yılında üretilmiştir. Güçlü bir 50 kW DC motora, 500 rpm'ye kadar iş mili hızlarına ve 2.000 Nm maksimum torka sahiptir. Makine, x ekseninde 15.900 mm ve 8.000 mm/dak'ya varan hızlı travers oranları ile kapsamlı hareket kabiliyetleri sunar. 45° dönme aralığı ile hassas frezeleme için idealdir. Bu makine hakkında daha fazla bilgi için bizimle iletişime geçin.
Genel bakış
- marka: GRABENER
- yıl: 1984
- MODEL: Single-sided sheet metal edge milling machine
- uygulama tipi: Diğer sac işleme makineleri
- Yer: Almanya
- makine tipi: Sac Metal Makinesi
Teknik Bilgiler - GRABENER Single-sided sheet metal edge milling machine
Boyutlar
- Makine Ağırlığı: 23000 kg
Hareket
- Eksen Sayısı: 3
- X Ekseni Hareketi: 15900 mm
- Y Ekseni Hareketi: 500 mm
- Z Ekseni Hareketi: 790 mm
Ek bilgi
Freze mili dönme aralığı: ±45°
İş mili ve takımlar
Freze mili tahrik gücü (DC motor): 50 kW
Ön yatakta mil çapı: 160 mm
İç takım tutucu: ISO 50 (DIN 2079)
Harici takım tutucu: ISO 60
Takım bağlama: M24 dişli çubuk aracılığıyla manuel
Hızlar ve tork
İş mili hızları: kademesiz değişken, 2 aralık, 50-500 rpm
Aralık 1: 50-250 rpm
Aralık 2: 100-500 rpm
Aşama artışı: 1:2
Sabit güç aralığı: 160 rpm
Maksimum iş mili torku: 2.000 Nm
Maksimum iş mili dönüş hızı: 2°/sn
Beslemeler
X'de frezeleme ilerlemesi: 40-4.000 mm/dak (kademesiz değişken)
Hızlı travers X: 8.000 mm/dak
Ayarlama hızı Y/Z: 20-500 mm/dak (kademesiz değişken)
Hızlı travers Y/Z: 1.000 mm/dak
Doğruluk
Ekran/konumlandırma hassasiyeti (3 eksen): 0,1 mm
Elektrik
Çalışma gerilimi: 380 V, 50 Hz
Kontrol gerilimi: 220 V
Mesafeler ve boyutlar
Sıkıştırma tablasından geri çekilmiş, yatay iş mili eksenine: 500 mm
Dikey merkez konumunda yanak desteği (zemin) ile iş mili merkezi arası: 1.300 mm
Sıkıştırma tablasından destek kılavuzunun merkezine: 2,300 mm
Yanak ve destek kılavuzunun uzunluğu: 16,800 mm
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
