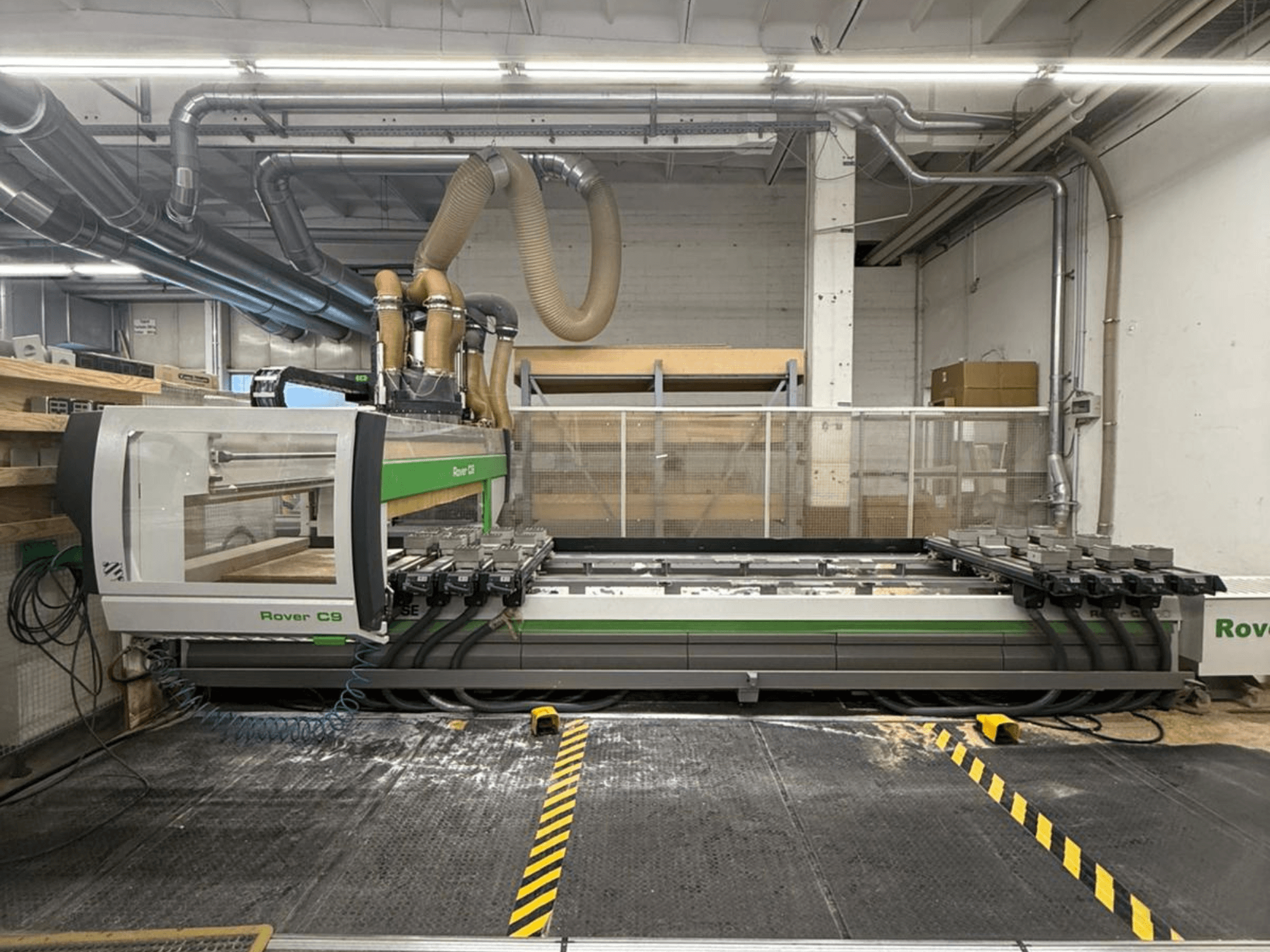

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Çalışma masası ve sıkıştırma

• 8 adet ATS plaka tutucu (L = 1525 mm) ve 24 adet kaydırma rayı

• Plaka tutucuların ve kaydırma raylarının otomatik konumlandırılması (EPS X-Y)

• Pnömatik kilitleme sistemi, X ekseninde 2 çalışma alanına bölünmüş

• 8 adet arka referans durdurucu, strok 115 mm

• 8 durdurucu, strok 140 mm, 1175 mm'de konumlandırılmış (L = 1280 / 1525 / 1800 mm)

• 8 durdurucu, strok 140 mm, 770 mm'de konumlandırılmış (L = 1280 / 1525 / 1800 mm)

• 4 adet yan durdurucu, strok 140 mm (2 sol + 2 sağ), pnömatik sistemli

• 4 adet çıkarılabilir orta durdurucu, 140 mm strok (2 sol + 2 sağ), pnömatik sistemli

• Alçaltılmış durdurucuları algılayan sensör

• Kaldırma çubuğu tutucuları için pnömatik sistem

• Kolay yükleme için 6 adet kaldırma çubuğu tutucusu (H = 74 mm modüller)

Vakum

• 250 m3/h'lik pompa için vakum sistemi

• Standart vakum sistemi için 250 m³/saat kapasiteli döner kanatlı vakum pompası

İşleme üniteleri ve konfigürasyon

• C3-A1 bileşimi:

  • 5 eksenli işleme ünitesine pnömatik veya endüktif sensörlü talaş saptırıcıların monte edilmesi için cihaz

  • 5 interpolasyon eksenli bir işleme ünitesine üniteleri monte etmek için flanş (üniteler yalnızca elektrikli iş mili dikey konumdayken kullanılabilir)

• C3-P2 kompozisyonu:

  • Bağımsız bir Z ekseni ile kontrol edilen, arka işleme üniteleri için ek Z kaydırma ünitesi

  • Y yönünde 16 dikey ve 4 yatay delme mili

  • 22 konumlu zincirli takım değiştirici (180 mm merkez mesafesi)

  • Zincirli takım değiştiricide konumlandırılmış, pnömatik veya endüktif sensörlü talaş saptırıcı için demir tutucu

  • Standart elektrikli iş mili veya 15 kW 5 eksenli elektrikli iş mili için endüktif sensörlü RH talaş saptırıcı (talaş saptırıcı için cihaz gereklidir; 5 eksenli elektrikli iş mili kullanıldığında montaj üniteleri için flanş gereklidir; standart elektrikli iş mili kullanıldığında C ekseni gereklidir)

Sistemler

• Otomatik yağlama sistemi

• 5 enterpolasyon eksenli kontrol ünitesi

Ek bilgiler

• ek olarak yenilenmiş 5 eksenli ana iş mili mevcuttur

• 8 adet yatay delme mili, 12 adet dikey delme mili ve oluk açma testeresi çalışmaz durumda

• Talaş ve hurda parçalarını uzaklaştırmak için konveyör bandı (talaş konveyörü)

• Sıvı soğutmalı sistemler için sıvı soğutma ünitesi (iki elektrikli iş mili veya bir elektrikli iş mili artı bir sıvı soğutmalı delme kafasını soğutabilir)

Not: Teknik veriler ve açıklamalar orijinal sipariş onayından alınmıştır ve sadece bilgilendirme amaçlıdır; bağlayıcı değildir.
