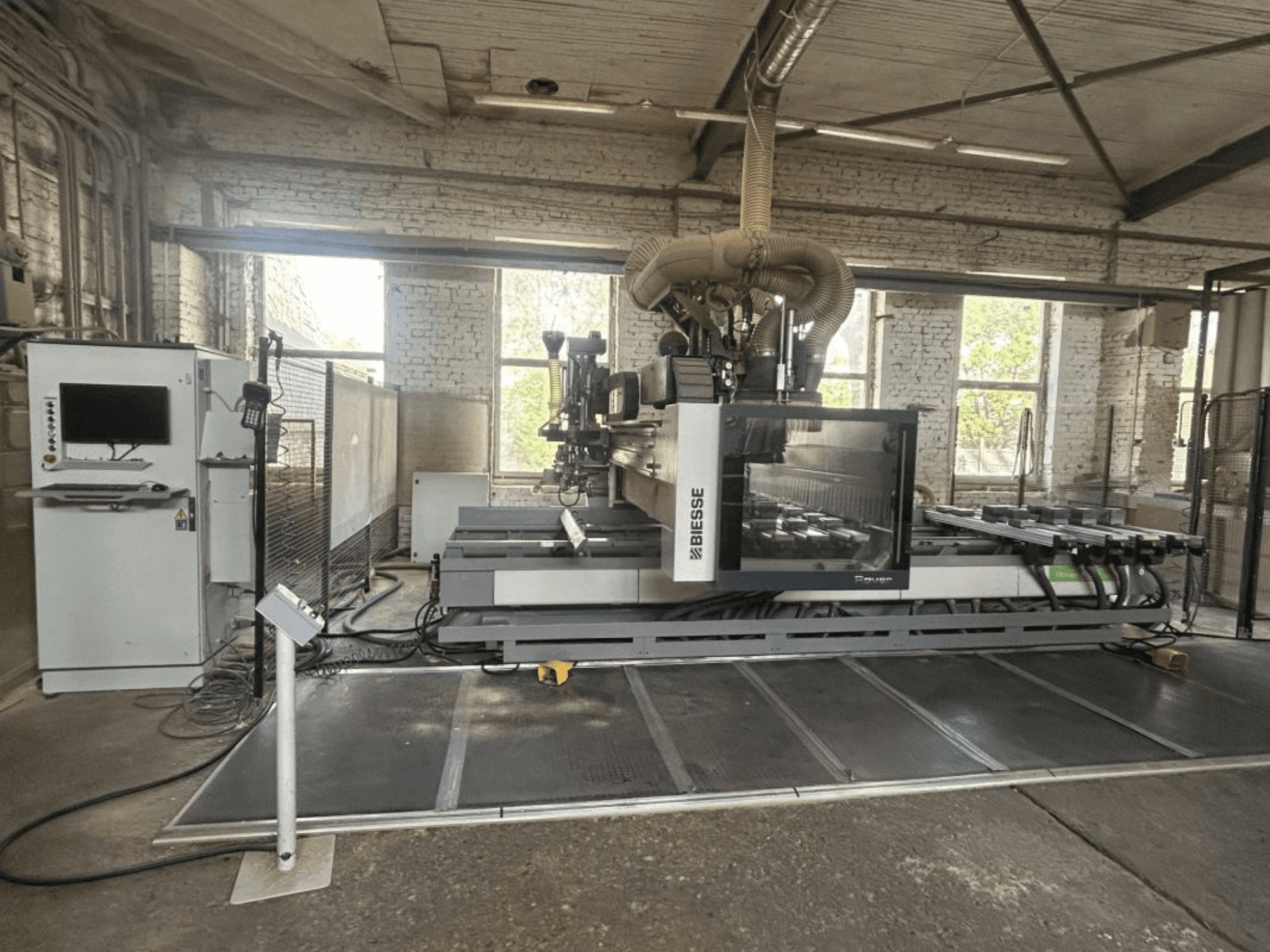

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE - Teknik Özellikler Makine türü: Kenar bantlama işlevine sahip CNC işleme merkezi

Model: ROVER A 1643 EDGE

Şekillendirilmiş/profilli panellerin işlenmesi ve kenar bantlanması için tasarlanmıştır. Belgelerde gösterilen konfigürasyon, 5 eksenli bir düzeni göstermektedir. Çalışma alanı X ekseni çalışma alanı: 4.320 mm X ekseninde çalışan sarkaç: 1.620 mm Y ekseni çalışma alanı: yaklaşık 1.580-1.660 mm Z ekseni hareket mesafesi: 180 mm Kenar bantlama X ekseni çalışma alanı: 3.300 mm Kenar bantlama Y ekseni çalışma alanı: 1.540 mm Y ekseninde maksimum yükleme genişliği: 1.900 mm, 2.100 mm'ye kadar uzatılabilir

5 eksenli ünite 5 eksenli işleme kafası

C ekseni: kesintisiz 360° dönüş

B ekseni: sürekli 360° dönüş

B ekseni hızı: 18 rpm

C ekseni hızı: 18 rpm

Maksimum iş mili hızı: 24.000 rpm

Güç:

S1 döngüsünde 11 kW

S6 döngüsünde 13 kW

Maksimum alt kesme açısı: -10°

5 eksenli ünite için çarpışma kontrolü

5 eksenli ünitede agrega kullanımı için hazır

Çalışma masası ve sıkıştırma ATS çalışma masası

8 destek kirişi

32 adet hareketli taşıyıcı

32 pnömatik vakum yuvası

15°'lik adımlarla ayarlanabilen vakum kapları

X ekseninde 2 çalışma bölgesine ayrılmış pnömatik sistem Vakum pompası kapasitesi: 250 m³/h

Daha kolay yükleme ve boşaltma için 6 adet kaldırma kirişi

Alçaltılmış durdurucuları algılamak için 28 sensör

Durdurucular ve konumlandırma

8 adet arka durdurucu

8 adet merkezi durdurucu

4 yan durdurucu, 2 sol + 2 sağ

2 ek yan durdurucu

4 adet çıkarılabilir orta durdurucu, 2 sol + 2 sağ

2 ek orta durdurucu

Durdurucuların pnömatik konumlandırılması ve indirilmesi

Delme ünitesi BH 24L delme kafası

13 adet dikey bağımsız iş mili

5 adet yatay bağımsız iş mili

Oluk açma testeresi Ø120 mm

Maksimum oluk açma derinliği: 25 mm

6.000 rpm'ye kadar programlanabilir iş mili hızı

Takım değiştirici 16 konumlu döner takım magazini X ekseni taşıyıcısına monte edilmiştir

Takımlar ve agregalar için Maksimum takım/agregat ağırlığı: 7,5 kg Toplam maksimum magazin yükü: 55 kg

Kenar bantlama ünitesi GU60A kenar bantlama ünitesi

60 mm kalınlığa kadar paneller için

Kenar bantlama hızı 20 m/dk'ya kadar

Çift baskı silindiri sistemi

Sıcak eriyik tutkal sistemli tutkal haznesi

Kenar ısıtma lambası, 600 W

NC kontrollü kenar besleme sistemi

Otomatik kenar kesme

Kapalı geometrik şekiller için sensör

Kenar bantlama aksesuarları X taşıyıcıya monte edilmiş 2 silindirli kenar magazini

Maksimum rulo çapı: 800 mm

Maksimum kenar yüksekliği: 65 mm

Köşe yuvarlama aleti Ø85 mm,

HSK F63 Testere ünitesi

Kesim ve oluk açma için HSK F63, maksimum bıçak çapı Ø215 mm Maksimum testere hızı: 8.400 dev/dak Ø215 mm bıçakla maksimum kesme derinliği: 68 mm

Kenar kesme üniteleri

Kombine tutkal kazıma / kenar kazıma üniteleri

Farklı kenar kalınlıkları için takım setleri

Yazılım bSolid temel modülü 2D CAD ortamı DXF, CIX ve BPP içe aktarma 3D makine simülasyonu Takım yönetimi Konumlandırma yoluyla 5 eksenli işleme yönetimi

Sihirbaz tabanlı program oluşturma

Güvenlik CE uyumlu

Güvenlik paspasları Güvenlik bariyerleri

Güvenlik sensörleri

Y ekseninde 2.100 mm'ye kadar yüklemeye izin veren değiştirilmiş güvenlik sistemi Özet

Bu, 5 eksenli işleme kafası ve kenar bantlama paketine sahip, tam donanımlı bir BIESSE ROVER A 1643 EDGE CNC işleme merkezidir. Belgelerde B ve C eksenlerinde sürekli dönüş, 5 eksenli programlama, 5 eksenli çarpışma kontrolü ve 5 eksenli üniteye özel bir agrega flanşı gösterilmektedir; bu nedenle bu belgelere dayanarak makine 5 eksenli bir makine olarak değerlendirilmelidir.

Not:

Teknik veriler ve açıklamalar, orijinal sipariş onayı belgelerinin kopyalarıdır. Bu bilgiler yalnızca bilgilendirme amaçlıdır ve bağlayıcı nitelikte değildir.
