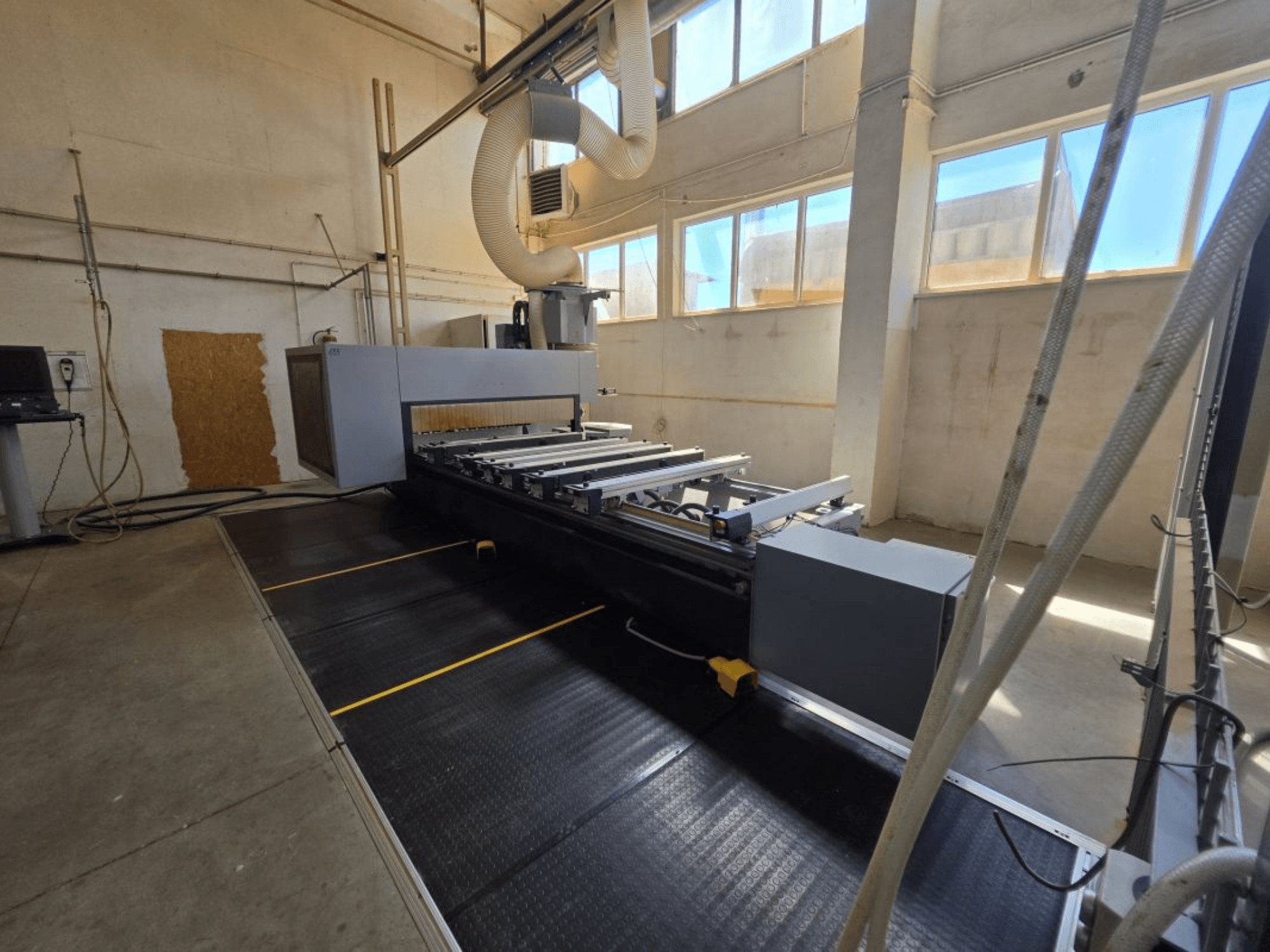

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Çalışma saatleri: 9,370 h

• Konstrüksiyon: Ağır hizmet tipi kaynaklı çelik çerçeve; çift tahrikli hareketli portal

• Güç/Elektrik: 3x400 V, 50-60 Hz

• CNC yazılımı: WoodFlash paketi (kontrol paneli, takım veritabanı, program editörü, 2D simülatör, 3D önizleme, DXF içe aktarma, CAD fonksiyonları, parametrik/mutlak/artımlı programlama, cep frezeleme, gravür, sıra optimizasyonu, sanal düzlemler, alt programlar)

• Kontroller ve operatör arayüzü:

  • Tam makine kontrolü için CNC panel

  • 24" LED monitör, klavye/fare, USB ile mobil operatör terminali

  • Elde besleme kontrolü (besleme geçersiz kılma, E-stop, manuel besleme)

• Çalışma alanı ve seyahatler:

  • Çalışma alanı: X 3000 mm, Y 1550 mm

  • Z boşluk yüksekliği: 150 mm

• Ana iş mili (5 eksenli):

  • Kardan mafsallı 5 eksenli elektro iş mili, sıvı soğutmalı, seramik rulmanlar, R/L dönüş

  • Güç 12 kW (S6), 1.000-24.000 dev/dak

  • Takım tutucu HSK F63

  • Maksimum takım ağırlığı 6 kg; maksimum testere bıçağı Ø 350 mm

  • Entegre agrega tutucu; elektrik kontrollü emiş davlumbazı

• Eksen ve hareket sistemi:

  • Çift tahrikli gantri

  • X: helisel kremayer ve pinyon, sertleştirilmiş lineer kılavuzlar

  • Y: bilyalı vida, sertleştirilmiş lineer kılavuzlar

  • Z: bilyalı vida, sertleştirilmiş lineer kılavuzlar

  • Otomatik merkezi yağlama

• Takım magazinleri:

  • Doğrusal: 12 konum, toplam toplama; maksimum takım Ø 250 mm, uzunluk 240 mm

  • Döner (gantry üzerinde): 18 pozisyon; maksimum takım Ø 250 mm, uzunluk 280 mm

  • Testere bıçağı alma istasyonu: maksimum bıçak Ø 350 mm

• Delme ve kanal açma:

  • DH18 6H 2S delme kafası:

    • 12 dikey iğ (7X / 5Y), 6 yatay iğ (4X / 2Y)

    • Matkap stroku/uzunluğu maks. 70 mm; takım tutucu Ø 10 mm; bireysel tahrikli

  • Kanal açma testereleri: 2 bıçak (1X / 1Y), maks Ø 120 mm, gövde kalınlığı maks 5 mm, 6.000 rpm'ye kadar

• Vakum ve sıkıştırma:

  • Altı konsollu konsol masası; ön/arka programlanabilir stoplar

  • Kablosuz çift devreli vakum sistemi; bardak yüksekliği 100 mm

  • Pnömatik konsol kilitleme; 4 hareketli yan durdurucu; ek destek kolları

  • Vakum pompası kapasitesi: 90 m³/saat @50 Hz, 108 m³/saat @60 Hz

  • Ek vakum ekipmanı: sol/sağ şablon bağlantıları; çerçeve kelepçeleri için kontrollü basınçlı hava; konsol başına bağımsız vakum/hava kontrolü

• Güvenlik:

  • CE güvenlik sistemi, ışık perdesi, acil durdurma sistemi

  • Sol tarafta güvenlik çiti, kapı güvenliği denetimi

  • Vakum ve basınçlı hava sensörleri

  • Ek güvenlik paspası sistemi

Ek ekipman

• İlave A ekseni ve C ekseni mekanik kilitleme sistemi

• İnternet üzerinden uzaktan hizmet paketi

• Kabin gövde jeneratör yazılımı (3D kabin tasarım paketi)

• Servis araç kiti

• Dokümantasyon: Lehçe kılavuzları; WoodFlash kurulum kılavuzu

• Konsollar için ek destek kolları

• Birlikte verilen aksesuarlar:

  • 11 vakum kabı FA 140 × 115 × 100 mm

  • 4 vakum kabı FA 125 × 75 × 100 mm

Not: Teknik veriler yalnızca bilgi amaçlı verilmiştir ve bağlayıcı değildir.
