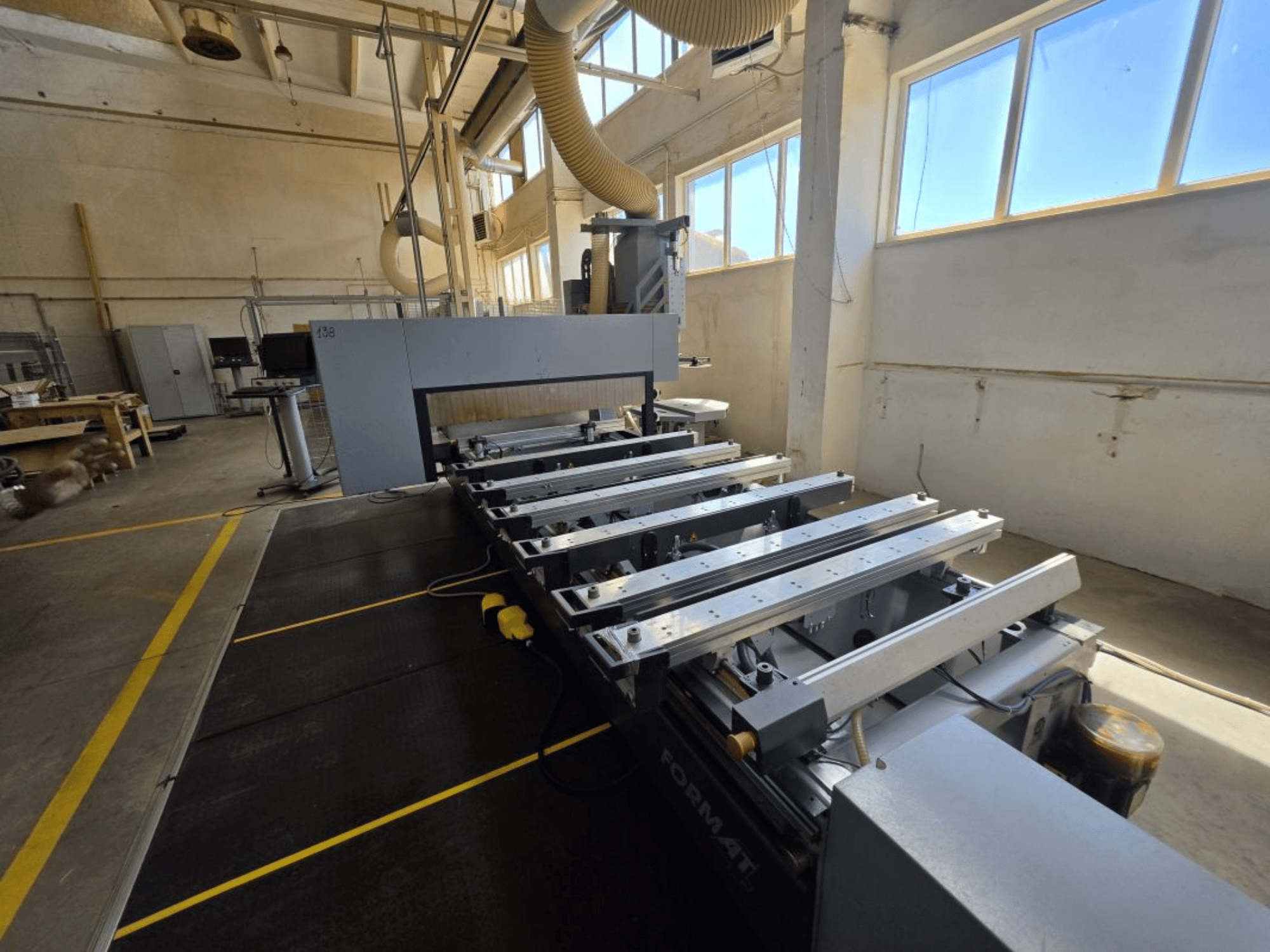

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Çalışma saatleri: 6,442 h

• Durum: Yeniden inşa edilmemiştir - garantisiz

Genel

• Konstrüksiyon: Ağır hizmet tipi kaynaklı çelik çerçeve, güçlendirilmiş

• Gantry: Çift tahrikli hareketli gantri

• 5 eksenli eşzamanlı işleme

• Kontrol yazılımı: WoodFlash CNC

• İnternet bağlantısı üzerinden uzaktan hizmet paketi

Çalışma alanı ve eksenler

• Çalışma alanı: X 3000 mm / Y 1550 mm / Z boşluğu 250 mm

• Sürücüler: X helisel kremayer ve pinyon; Y/Z hassas bilyalı vidalar

• Kılavuz yollar: Tüm eksenlerde doğrusal

• Yağlama: Otomatik merkezi sistem

Ana iş mili (5 eksenli elektro iş mili)

• Tip: Kardan mafsallı 5 eksenli iş mili, sağa dönüş

• Güç: 12 kW (S6), tam güç yaklaşık 12.000 devir/dakika

• Hız: 1.000-24.000 rpm

• Takım arayüzü: HSK F63

• Soğutma: Sıvı soğutma; hava soğutmalı seramik rulmanlar

• Entegre agrega tutucu; elektrik kontrollü emiş davlumbazı

• Maksimum alet ağırlığı: 6 kg

• Maksimum testere bıçağı çapı: 350 mm

Alet dergileri

• Doğrusal magazin: 12 pozisyon, çerçevenin sol tarafı; ayrı agrega toplama; maksimum takım Ø 250 mm; maksimum takım uzunluğu 240 mm

• Döner disk magazini: Hareketli kızak üzerinde 18 pozisyon; matkapları ve agregaları destekler; maksimum takım Ø 250 mm; maksimum takım uzunluğu 280 mm

Sondaj ünitesi (DH18 6H 1S)

• Dikey iğler: Toplam 12 (X'te 7, Y'de 5)

• Yatay iğler: Toplam 6 (X'te 4, Y'de 2)

• Delme stroku/derinliği: 70 mm'ye kadar; takım tutucu boyutu 10 mm; ayrı ayrı kontrol edilen miller

• Entegre kanal açma testeresi: Ø 120 mm; maksimum gövde kalınlığı 5 mm; 7.500 rpm'ye kadar

Vakum ve sıkıştırma

• Konsol masası: Ön/arka durduruculu 6 konsol; kablosuz çift devreli vakum; vakum kabı yüksekliği 100 mm

• Pnömatik konsol kilitleme; programlanabilir pnömatik durdurucular; 4 hareketli yan durdurucu

• Güçlendirilmiş destek kolları (her biri 40 kg)

• Vakum pompası kapasitesi: 90 m³/saat @50 Hz; 108 m³/saat @60 Hz

• Şablon çalışması için ek vakum bağlantısı

• Çerçeve kelepçeleri için kontrollü basınçlı hava

• Konsol başına bağımsız vakum/hava anahtarlama

CNC yazılımı ve kontrolü

• WoodFlash paketi: CNC kontrolü, takım veritabanı (Tecno Manager), program editörü, 3D önizleme, DXF içe aktarma, CAD fonksiyonları (döndürme/ayna/ölçeklendirme/kopyalama), gravür, cep frezeleme, parametrik ve mutlak/artımlı programlama, işleme optimizasyonu

• CNC kontrol paneli: Tam makine operasyonu, program oluşturma/düzenleme, takım/iş parçası yönetimi, manuel komutlar, vakum/hava/güvenlik izleme

• Mobil operatör terminali: 24" LED monitör, klavye, fare, USB

• Besleme hızı kontrol terminali: Manuel besleme geçersiz kılma potansiyometresi; işleme sırasında değişken besleme

Güvenlik

• CE güvenlik sistemi; güvenlik paspasları (ışık perdesi yerine)

• Acil durdurma sistemi

• Sol tarafta güvenlik çiti; kapı güvenliği denetimi

• Vakum ve basınçlı hava izleme sensörleri

Ek ekipman

• Harici etkinleştirme anahtarı

• Korumalı kablo zinciri sistemi

• İlave A ve C ekseni kilitleme sistemi

• Alet servis kiti

• Lehçe yazılım kurulum paketi

• Lehçe kullanım kılavuzu

• Portal üzerinde testere bıçağı değiştirme istasyonu
