UNION - T105DE-MIL-UNI-1999-00001
Başka sorunuz var mı? Bize Ulaşın!

Alessandro Martini
+49 162 585 84 48
a.martini@gindumac.com

- GINDUMAC
- Ürünler
- Makine aletleri
- ➤ Satılık Kullanılmış UNION T105 İşleme Merkezi | gindumac.com

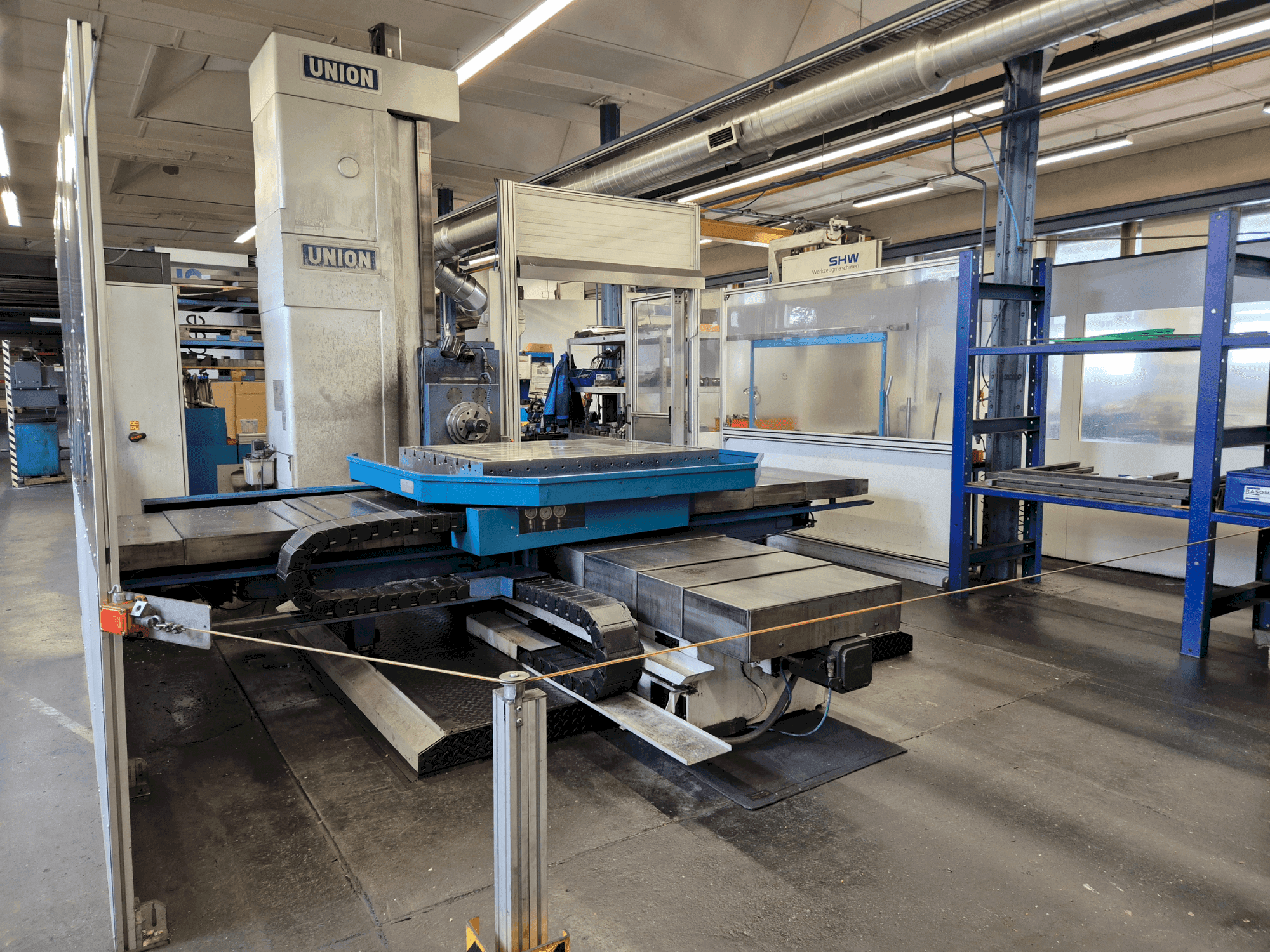

Bu UNION T105 yatay işleme merkezi 1999 yılında üretilmiştir. 1600 mm işleme yüksekliğine, 2000 mm genişliğe ve 1600 mm uzunlamasına tabla hareketine sahip bir çalışma alanına sahiptir. Matkap mili çapı 105 mm'dir ve bir Heidenhain TNC 426 kontrol sistemine sahiptir. Tabla, 1° eğimle 360° dönebilir. Bu UNION T105 yatay işleme merkezini satın alma fırsatını değerlendirin. Daha fazla bilgi için bizimle iletişime geçin.
Genel bakış
- marka: UNION
- yıl: 1999
- MODEL: T105
- uygulama tipi: Frezeleme
- Yer: Almanya
- makine tipi: Yatay İşleme Merkezi
- kontrol ünitesi markası: HEIDENHAIN
Teknik Bilgiler - UNION T105
Kontrol ünitesi
- Marka: HEIDENHAIN
- Model: TNC 426
Ana sürücü
- Eksen sayısı: 3
Hareket
- X ekseni Hareket: 1600 mm
- Y ekseni Hareket: 2000 mm
- Z ekseni Hareket: 1600 mm
Ek bilgi
- Teknik Makine Avantajları:
- - Delme mili hareketi w ekseni: 710 mm
- - Sıkıştırma yüzeyi: 1200 x 1500 mm
- - Dönme kabiliyeti: 360°/ 1° eğim
- - Konumlandırma ve tekrarlama doğruluğu: +/- 0,025 mm
- - Dört taraflı işleme: mümkün
- - Makine hala güç altında / Y ekseni (Dikey hareket) 1600 mm / W ekseni (Delme mili hareketi) 700 mm / Tabla merkezinin üzerindeki delme mili merkezinin en alt konumu 0 mm / maks. Besleme kuvveti Y 16000 kN / maks. Besleme kuvveti W16000 kN / Besleme hızı 2...4000 mm / dak / Hızlı hareket hızı Y 6 m / dak / Hızlı hareket hızı W 4 m / dak / Delme mili çapı 105 mm / Dişli kademesi sayısı 2 / Hız aralığı I. Dişli kademesi min⁻¹5...630 / Hız aralığı II. Dişli kademesi min⁻¹631...2000 / Ana tahrik gücü (S1-Çalışma) 22 kW / maks. Mil üzerindeki tork (S1-Çalışma) 1327 Nm / maks. Mil üzerindeki tork (S6-Çalışma, %60 ED) 2000 Nm/ Alan gereksinimi, U x G x Y mm kurulum planına bakın/ Net ağırlık (yukarıdaki versiyon) yaklaşık 17.200 kg/ Bağlantı değerleri, elektriksel: Toplam güç 63 kVa/ Ön sigorta A125/ Anma akımı A92/ Besleme hattının kesiti 50 mm²/ Çalışma gerilimi, makine/kontrol panosu/prizler 400/230V +6/-10%/ Frekans Hz50/ Kontrol gerilimi 24V ±10%/ Bağlantı kontrol panosu aydınlatması ve priz A 10/ Koruma sınıfı makine IP 54/ Koruma sınıfı kontrol panosu IP 54/ Y ekseni (Dikey hareket) 1600mm/ W ekseni (Delme mili hareketi) 700mm/ Delme mili merkezinin tabla merkezinin üzerindeki en düşük konumu 0mm/ maks. Besleme kuvveti Y 16000kN/ maks. Besleme kuvveti W 16000kN/ Besleme hızı 2...4000 mm/dak/ Hızlı hareket hızı Y 6 m/dak/ Hızlı hareket hızı W 4 m/dak/ Delme mili çapı 105mm/ Dişli kademesi sayısı 2/ Hız aralığı I. Dişli kademesi min⁻¹5...630// Hız aralığı II. Dişli kademesi min⁻¹631...2000/ Ana tahrik gücü (S1-Çalışma) 22kW maks./ Mil üzerindeki tork (S1-Çalışma) 1327 Nm maks./ Mil üzerindeki tork (S6-Çalışma, %60 ED) 2000 Nm
Makine Faydaları
Ekstra bilgi
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
Alessandro Martini
Ödeme şartları
Peşin ödeme
Varlık Finansmanı
