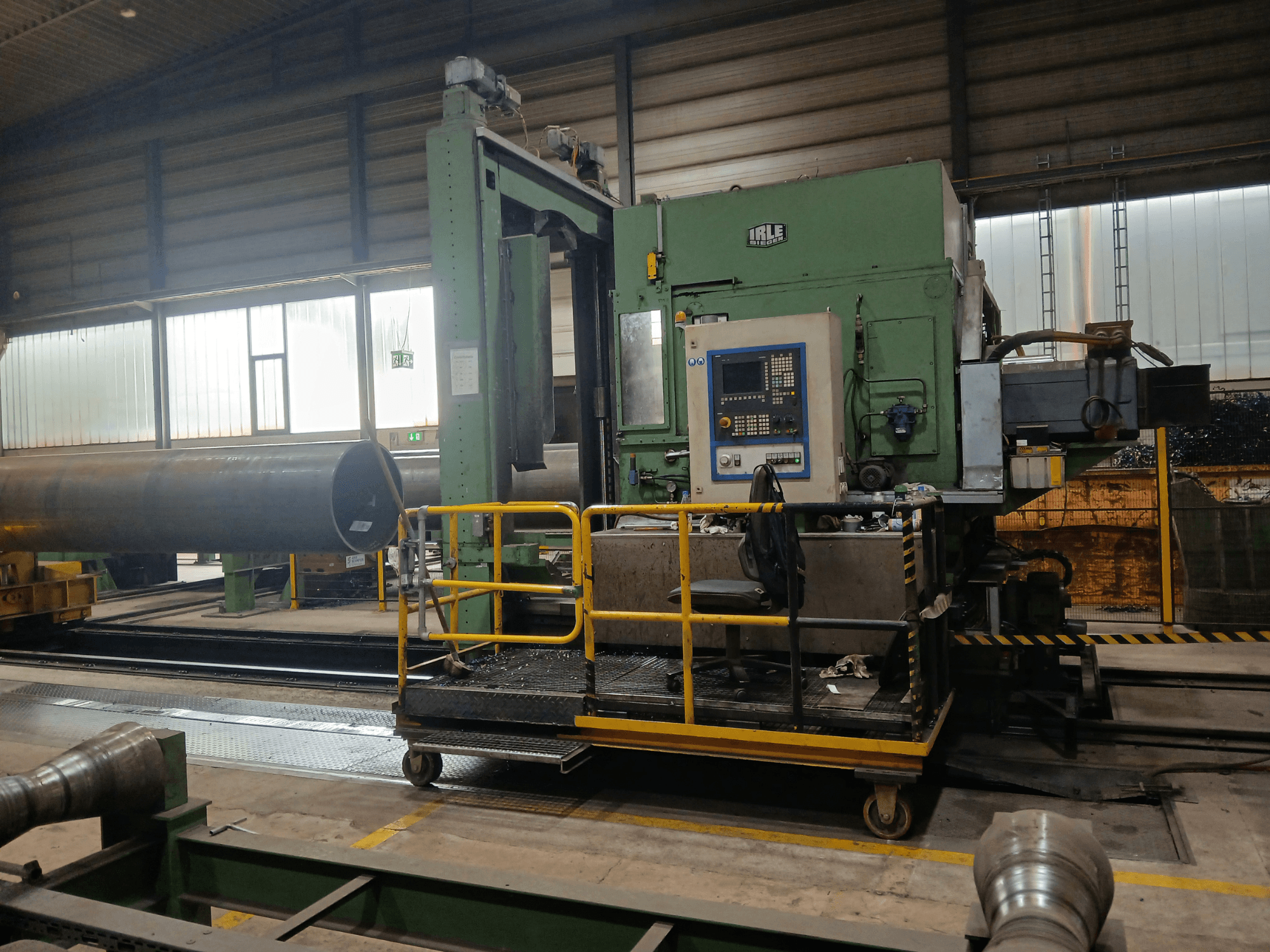

IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001

- İşlenebilecek Maks. Boru Çapı: 1.625 mm

- İşlenebilecek minimum boru çapı: 406 mm

- İşlenebilecek Maks. Boru Uzunluğu: 13.200 mm

- İşlenebilecek minimum boru uzunluğu: 6.000 mm

- İşlenebilecek Minimum Boru Duvar Kalınlığı: 12 mm

- Maks. Boru Duvar Kalınlığı (Kopyalama İşlemi): yaklaşık 40 mm

- Maks. Boru Duvar Kalınlığı (CNC İşlemi): 70 mm

- Desteklenebilecek Maks. Boru Ağırlığı: 25.500 kg

- Salon Zemini ile Boru Girişi Arasındaki Yükseklik: 800 mm

- Toplam Makine Uzunluğu: yaklaşık 24.000 mm

- Toplam Makine Genişliği: yaklaşık 4.100 mm

- Zeminden Sıkıştırma Mengene Üstüne Kadar Toplam Yükseklik: 5.000 mm

- Toplam Makine Ağırlığı: yaklaşık 71.400 kg

- Çalışma Gerilimi: 400 V, 3 faz, 50 Hz

- Kontrol Gerilimi: 220 V DC / 50 Hz

- Nominal Çalışma Akımı: 400 A

- Ara Yatak - Yatak Uzunluğu: yaklaşık 3.950 mm

- Ara Yatak - Yatak Genişliği: yaklaşık 1.800 mm

- Ara Yatak - Yatak Yüksekliği (şasi dahil): yaklaşık 600 mm

- Ara Yatak - Temel Rayları Üzerinde Hareket Hızı: 500 - 5.000 mm/dk

- Ara Yatak - Tahrik Motoru Gücü: 5,5 kW

- İşleme Kafası - Yüz Plakası Hız Aralığı: 7 - 105 dk⁻¹

- İşleme Kafası - Motor Hızları: 300 - 4.500 dev/dk

- İşleme Kafası - Motor Gücü: 100 kW

- İş Başlığı - Motor Gücü (S1 Çalışma Döngüsü): 105 kW

- İş mili - Maks. Yüz plakası torku (S1 Çalışma): 33.000 Nm

- İşleme kafası - Karakteristik hız: 27 min⁻¹

- İşleme kafası - Ana iş mili çapı (ön yataklar): 300 mm

- Yüz Plakası (X Ekseni) - Yüz Plakası Çapı: yaklaşık 1.950 mm

- Yüz Plakası (X Ekseni) - NC Takım Destek Hareket Aralığı: yaklaşık 650 mm

- Yüz Plakası (X Ekseni) - Takım Destek İlerleme Hızı (Kademesiz Ayarlanabilir): 0,5 - 1.500 mm/dk

- Yüz Plakası (X Ekseni) - Ulaşılabilir Maks. İlerleme Kuvveti: 25 kN

- İlerleme Redüktörü (Z Ekseni) - Makine Yatağı Üzerinde Başlık İlerleme Hareketi: 800 mm

- İlerleme Redüktörü (Z Ekseni) - İlerleme Hızı (AC Servo Motor ile Kademesiz Ayarlanabilir): 0,5 - 200 mm/dk

- İlerletme Redüktörü (Z Ekseni) - Hızlı Hareket Hızı: 1.500 mm/dk

- İlerletme Redüktörü (Z Ekseni) - İlerletme Kuvveti: 30 kN

- İlerletme Redüktörü (Z Ekseni) - İlerletme Motoru Torku: 27 Nm

- Boru Sıkıştırmalı Sabit Dayanaklar - Sıkıştırma Aralığı: 406 - 1.625 mm

- Boru Sıkıştırmalı Sabit Dayanaklar - Dayanak Başına Boru Ağırlık Kapasitesi: 150 kN

- Boru Sıkıştırmalı Sabit Dayanaklar - Ayarlanabilir Sıkıştırma Kuvveti: 10 - 200 kN

- Boru Sıkıştırma Sabit Destekleri - Merkezi Hareketli Sıkıştırma Çapraz Çubuklarının Maks. Ayar Hızı: 600 mm/dk
