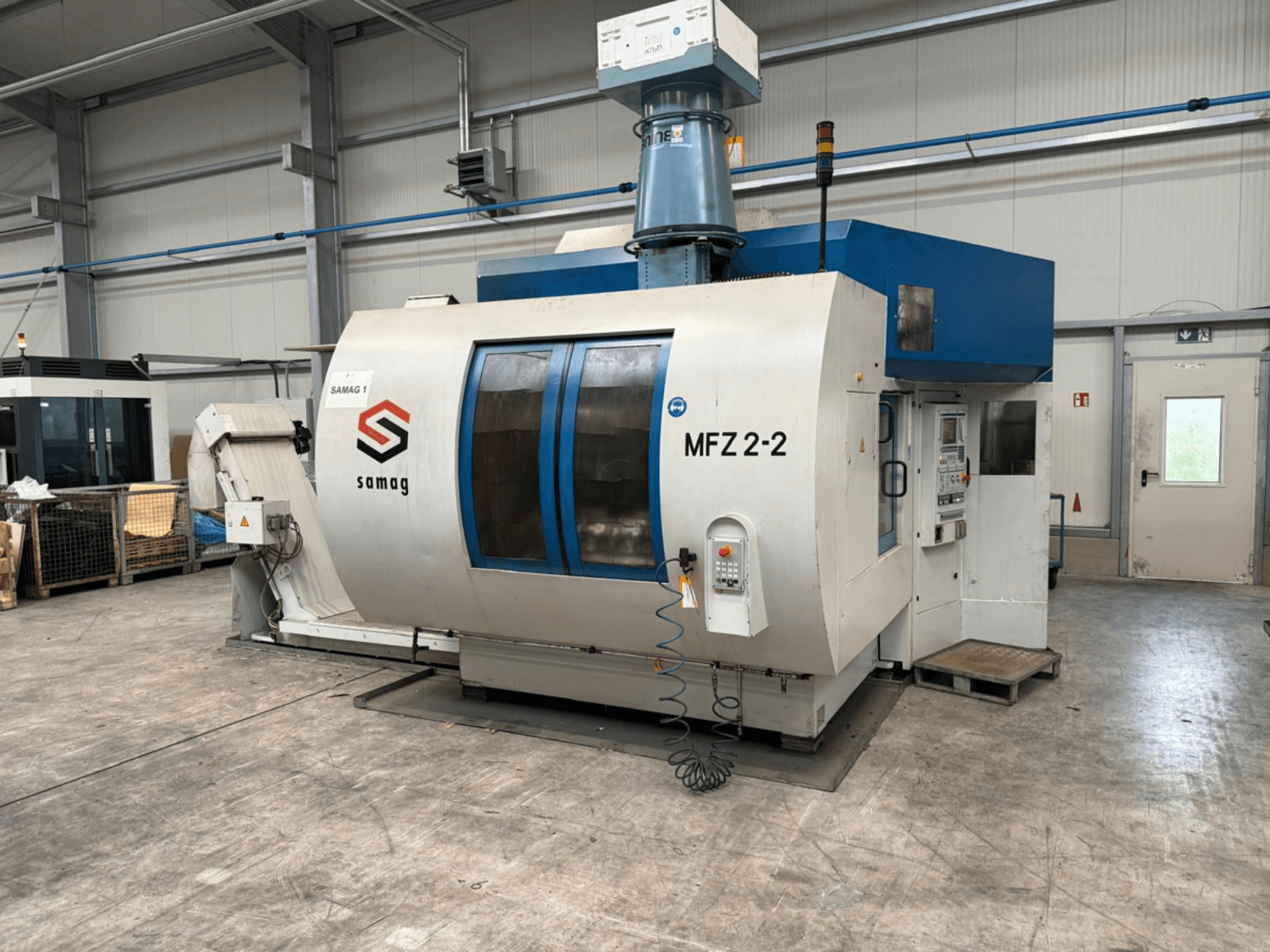

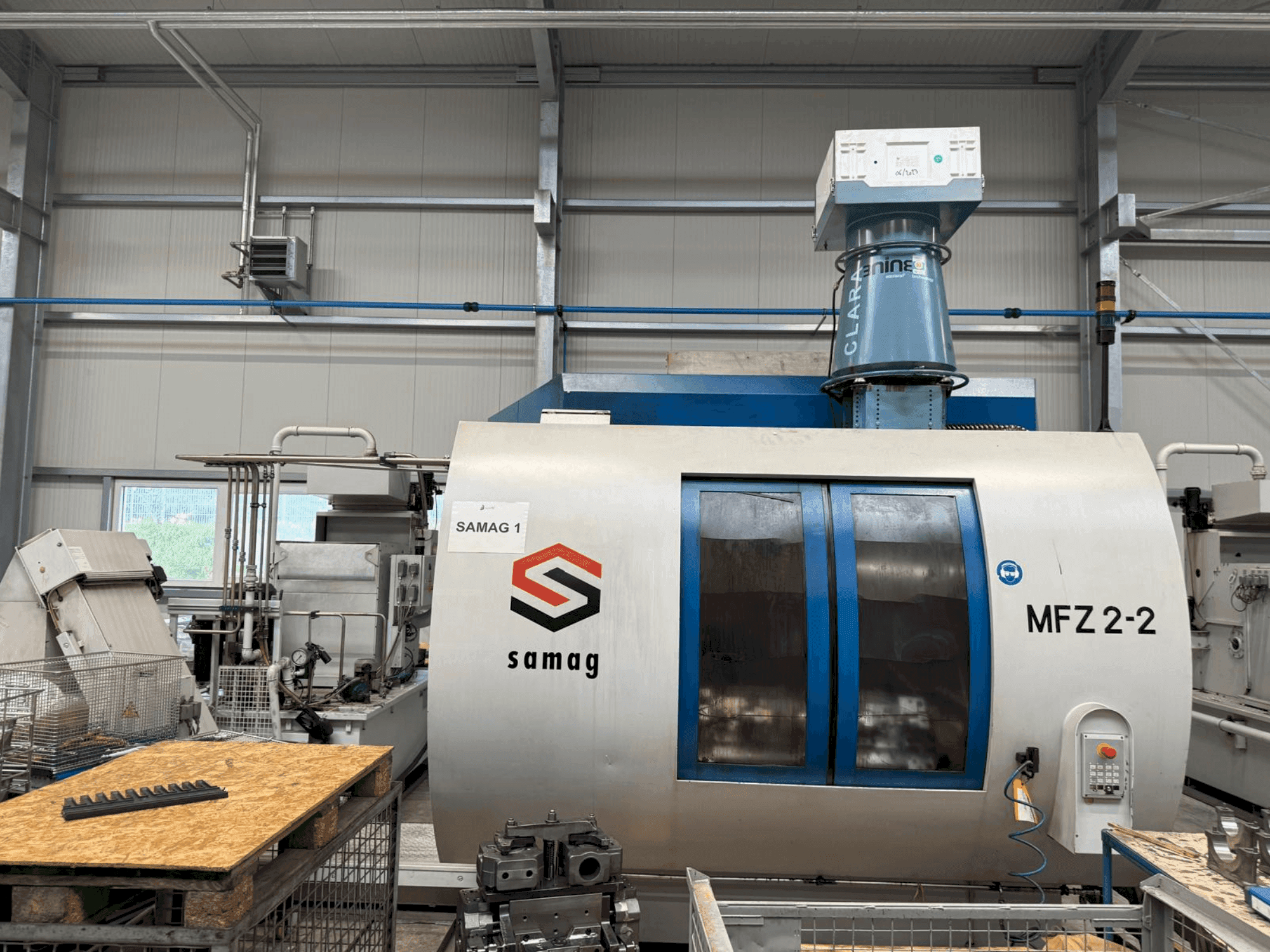

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Alet depolama

  • Tip Ongen

  • Depolama konumu sayısı: 100 (2x50)

  • Kaset sayısı: 10

  • Kaset yerleri: 10

  • Kaset aralığı: 90 mm

  • Maks. kaset magazin hızı: 8,3 dk

  • Maksimum kaset magazin hızından durma noktasına kadar gecikme süresi: 300 ms

  • Maks. takım yükü kütlesi: 280 kg

  • Maks. takım ağırlığı/plastik pens: 6 kg

  • Maks. takım ağırlığı/çelik pens: 8 kg

  • Serbest bitişik konumlarda maks. takım çapı: 160 mm

  • Dönme ekseni: 10x36

  • En yakın kasetten değiştirme süresi (sol/sağ): 1.5 s

  • İş mili üzerinde takım değişimi, ortalama talaştan talaşa (VDI 2852), tekerlek dönüşü olmadan: 4.5 s

• Eksenler ve seyahat yolları

  • Seyahat yolları

    • Y ekseni (dikey) çalışma stroku: 500 mm

    • Y ekseni (dikey) takım değişimi dahil toplam strok: 775 mm

  • Eksen ivmesi X/Y: 0,6 xg / 0,8 xg

• Ana iş mili tahriki

  • İş mili ünitesi: GMN yüksek frekanslı iş mili HCS 220-16000/28

  • İş mili aralığı: 450 mm

  • Kol çapı: 220 mm

  • Ağırlık: 110 kg

  • Tahrik motoru: 1FE1 083-4WN11-1BA2

  • Tork (S1): 65 Nm

  • Tork (S2): 74 Nm

• İş parçası taşıyıcı ünitesi

  • W ekseni döner ünitesi

    • 180° dönme süresi: 4.5 s

    • Ön panel/karşı yatak çapı: 500/345 mm

    • Tahrik/karşı yatak hızı (maks.): 15/20 dakika

    • Kütle atalet momenti: 140 kgm²

    • İzin verilen devrilme momenti: 8.000 Nm

    • İzin verilen tahrik/karşı yatak teğetsel momenti: 10.000/5.000 Nm

    • Hirth dişlisinin 100 bar/karşı yatakta kilitleme kuvveti: 190/175 kN

  • İş parçası tutucu A1/A2 ekseni

    • Ayrılma açısı: 3

    • 180° dönme süresi: 3.5 s

    • Ön panel/karşı yatak çapı: 345 mm

    • Hız (maks.): 20 dakika

    • Kütle atalet momenti: 20 kgm

    • İzin verilen devrilme momenti: 3.000 Nm

    • İzin verilen teğetsel tork tahriki/karşı yatak: 5.000 Nm

• Hat gerilimi: 400 V

• Frekans: 50 Hz

• Kontrol gerilimi: DC 24 V

Ek ekipman

• Soğutma yağlama sistemi (sıyırıcı bantlı konveyör)

  • Boyutlar (U x G x Y): 2885 x 1095 x 1830 mm

  • Boşaltma yüksekliği: 1020 mm

  • Boşluk ekranı: 500 μm

  • Dolum hacmi: 100 l

  • Atık su pompası: 1,6 bar'da 380 l/dak

• Merkezi soğutma ünitesi

  • Tip DK 160-V/SO

  • Soğutma kapasitesi: 1900 W

  • Min./Maks. ortam sıcaklığı: 10/40 °C

  • Maks. su çıkış sıcaklığı: 20 °C

  • Yoğuşma sıcaklığı: 40 °C

  • Soğutucu akışkan: R134a, 2 kg

  • Bağlı elektrik gücü: 5,1 kW

• Temiz su deposu (boş): 930 kg

• Talaş konveyörü (boş): 450 kg
