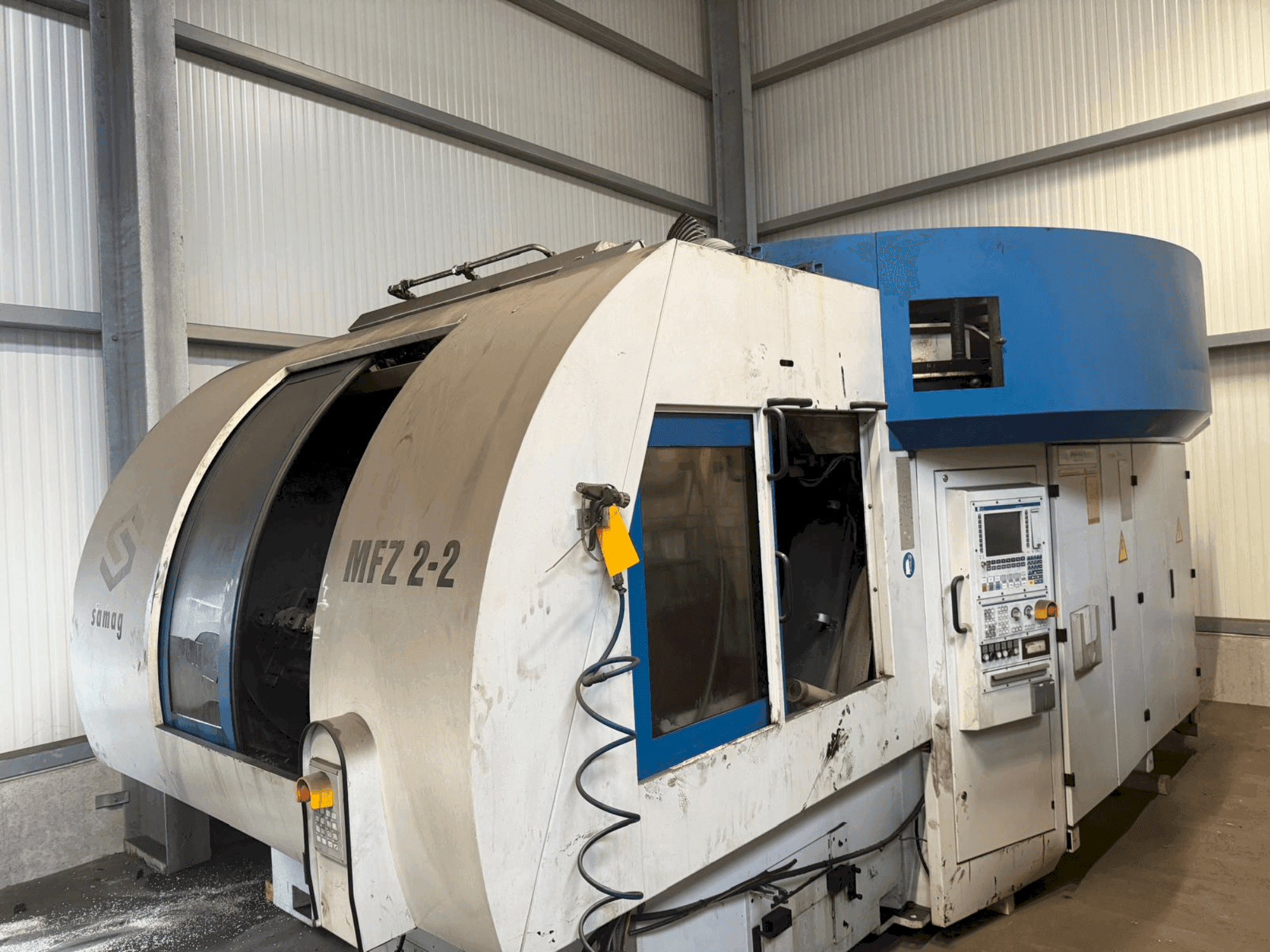

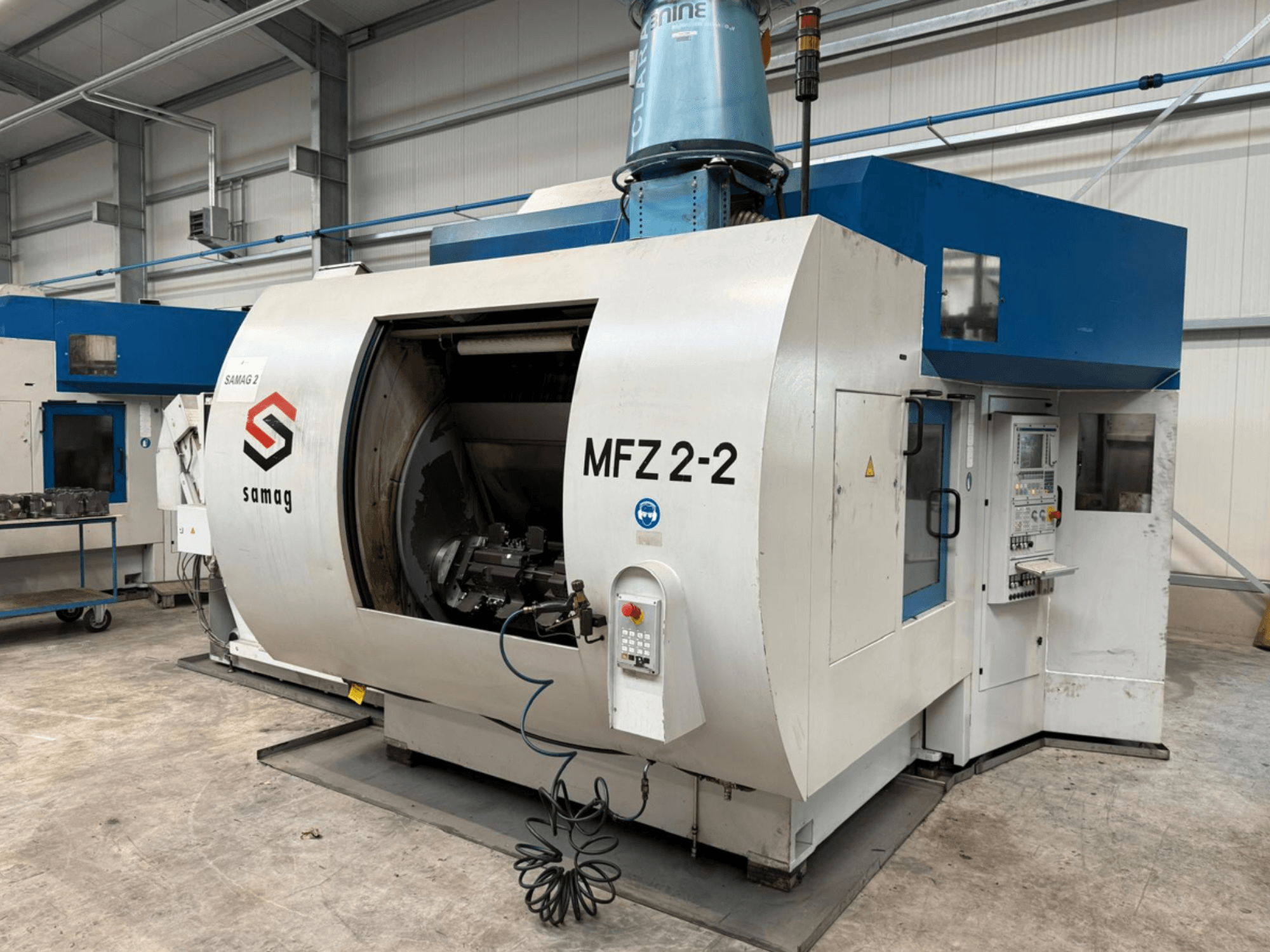

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Alet depolama

  • Tip Ongen

  • Depolama konumu sayısı: 100 (2x50)

  • Kaset sayısı: 10

  • Kaset yerleri: 10

  • Kaset aralığı: 90 mm

  • Maks. kaset magazin hızı: 8,3 dk

  • Maksimum kaset magazin hızından durma noktasına kadar gecikme süresi: 300 ms

  • Maks. takım yükü kütlesi: 280 kg

  • Maks. takım ağırlığı (plastik pens): 6 kg

  • Maks. takım ağırlığı (çelik pens): 8 kg

  • Serbest bitişik konumlarda maks. takım çapı: 160 mm

  • Dönme ekseni: 10x36

  • En yakın kasetten değiştirme süresi (sol/sağ): 1.5 s

  • İş milinde takım değişimi (tekerlek dönüşü olmadan talaştan talaşa ortalama, VDI 2852): 4.5 s

• Eksenler ve seyahat yolları

  • Hareket yolları: Y (dikey) çalışma stroku 500 mm; Y (dikey) takım değişimi dahil toplam strok 775 mm

  • Eksen ivmesi (X/Y): 0,6 xg, 0,8 xg

• Ana iş mili tahriki

  • İş mili ünitesi: GMN yüksek frekanslı iş mili HCS 220-16000/28

  • İş mili aralığı: 450 mm

  • Kol çapı: 220 mm

  • İş mili ünitesi ağırlığı: 110 kg

  • Tahrik motoru: 1FE1 083-4WN11-1BA2

  • Tork (S1): 65 Nm

  • Tork (S2): 74 Nm

• İş parçası taşıyıcı ünitesi (W ekseni döner ünitesi)

  • 180° dönme süresi: 4.5 s

  • Ön panel/karşı yatak çapı: 500/345 mm

  • Tahrik/karşı yatak hızı (maks.): 15/20 dakika

  • Kütle atalet momenti: 140 kgm²

  • İzin verilen devrilme momenti: 8000 Nm

  • İzin verilen teğetsel moment (tahrik/karşı yatak): 10.000/5.000 Nm

  • Hirth dişlisinin 100 barda kilitleme kuvveti (tahrik/karşı yatak): 190/175 kN

• İş parçası tutucu A1/A2 ekseni

  • Ayrılma açısı: 3

  • 180° dönme süresi: 3.5 s

  • Ön panel/karşı yatak çapı: 345 mm

  • Hız (maks.): 20 dakika

  • Kütle atalet momenti: 20 kgm

  • İzin verilen devrilme momenti: 3.000 Nm

  • İzin verilen teğetsel tork (tahrik/karşı yatak): 5.000 Nm

• Şebeke gerilimi: 400 V

• Frekans: 50 Hz

• Kontrol gerilimi: DC 24 V

• Güç değeri: 72 kW

Ek ekipman

• Soğutma yağlama sistemi (talaş yönetimi)

  • Tip Sıyırıcı bantlı konveyör

  • Boyutlar (U x G x Y): 2885 x 1095 x 1830 mm

  • Boşaltma yüksekliği: 1020 mm

  • Boşluk ekranı: 500 μm

  • Dolum hacmi: 100 l

  • Atık su pompası: 1,6 bar'da 380 l/dak

• Merkezi soğutma ünitesi

  • Tip DK 160-V/SO

  • Soğutma kapasitesi: 1900 W

  • Min./Maks. ortam sıcaklığı: 10/40 °C

  • Maks. su çıkış sıcaklığı: 20 °C

  • Yoğuşma sıcaklığı: 40 °C

  • Soğutucu akışkan: R134a, 2 kg

  • Bağlı elektrik gücü: 5,1 kW

• Periferik kitleler

  • Temiz su tankı kütlesi (boş): 930 kg

  • Talaş konveyörünün kütlesi (boş): 450 kg

• Bir kesim makinesi (isteğe bağlı)

• Kenetleme kulesinin 3D verileri/CAD'i (3 kenetleme imkanı) (opsiyonel)

• 2 yedek kule ve yedek parça paketi (isteğe bağlı)
