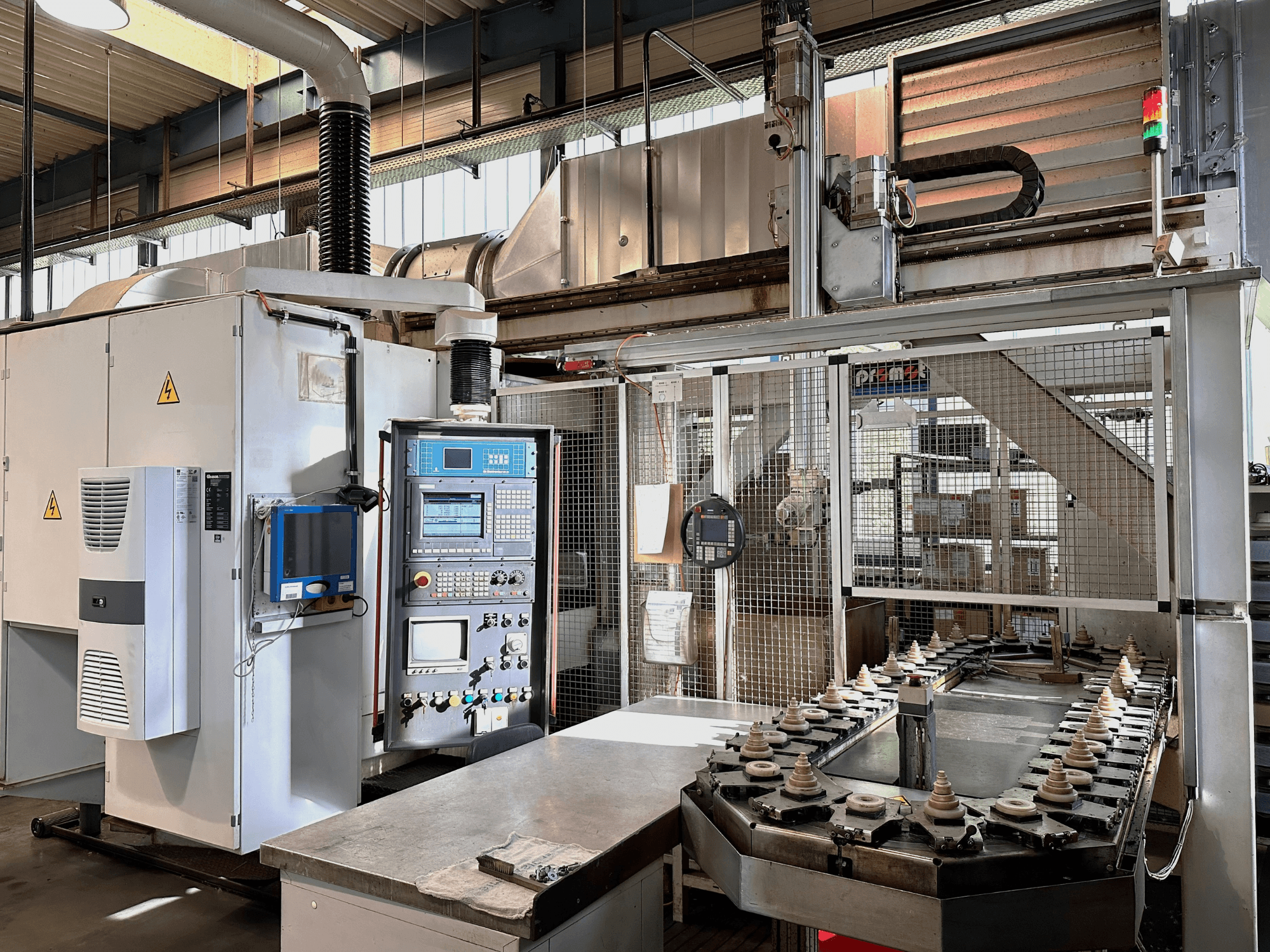

Gleason PFAUTER - G320 CNC + Promot AutomationDE-MIL-GLE-2001-00001

• Kontrol paneli: dahildir

• Modül aralığı: 0,5–7,0

• İş parçası çapı: min. 10 mm, maks. 380 mm

• Diş sayısı: 10–600

• Eksen hareket mesafeleri: Z (dikey) 200 mm; X (yatay) 230 mm; Y (teğet/kaydırma) 135 mm

• Sıkıştırma kafası dönüş açısı (A): ±45°

• Punta stroku: 125 mm

• Bileme hareket mesafesi: V (teğetsel) 180 mm; U (radyal) 110 mm

• Taşlama çarkı hızı: 3000 rpm'ye kadar, kademesiz

• Doğrusal eksen hızı: 10.000 mm/dk

• Maks. tabla dönüş hızı: 240 dev/dak

• Masa çözünürlüğü: 0,001°

• İlerlemeler: işleme ve çalışma ilerlemeleri kademesiz

• Taşlama tekerleği boyutları: çap 270–350 mm; genişlik 104 mm'ye kadar; delik çapı 160 mm

• Sistem ağırlığı: yaklaşık 11.500 kg

• Gerekli alan (makine): yaklaşık 3,7 m × 2,4 m × 2,75 m

Ek ekipman

• Promot Automation taşıma ünitesi (robotik taşıma)

• Operatör paneli/el terminali (otomasyon için)

• Konveyör bandı

• Soğutma bant sistemi

• Hidrolik ünite

• Gerekli alan (otomasyon): yaklaşık 4,5 m × 1,6 m × 4,0 m
