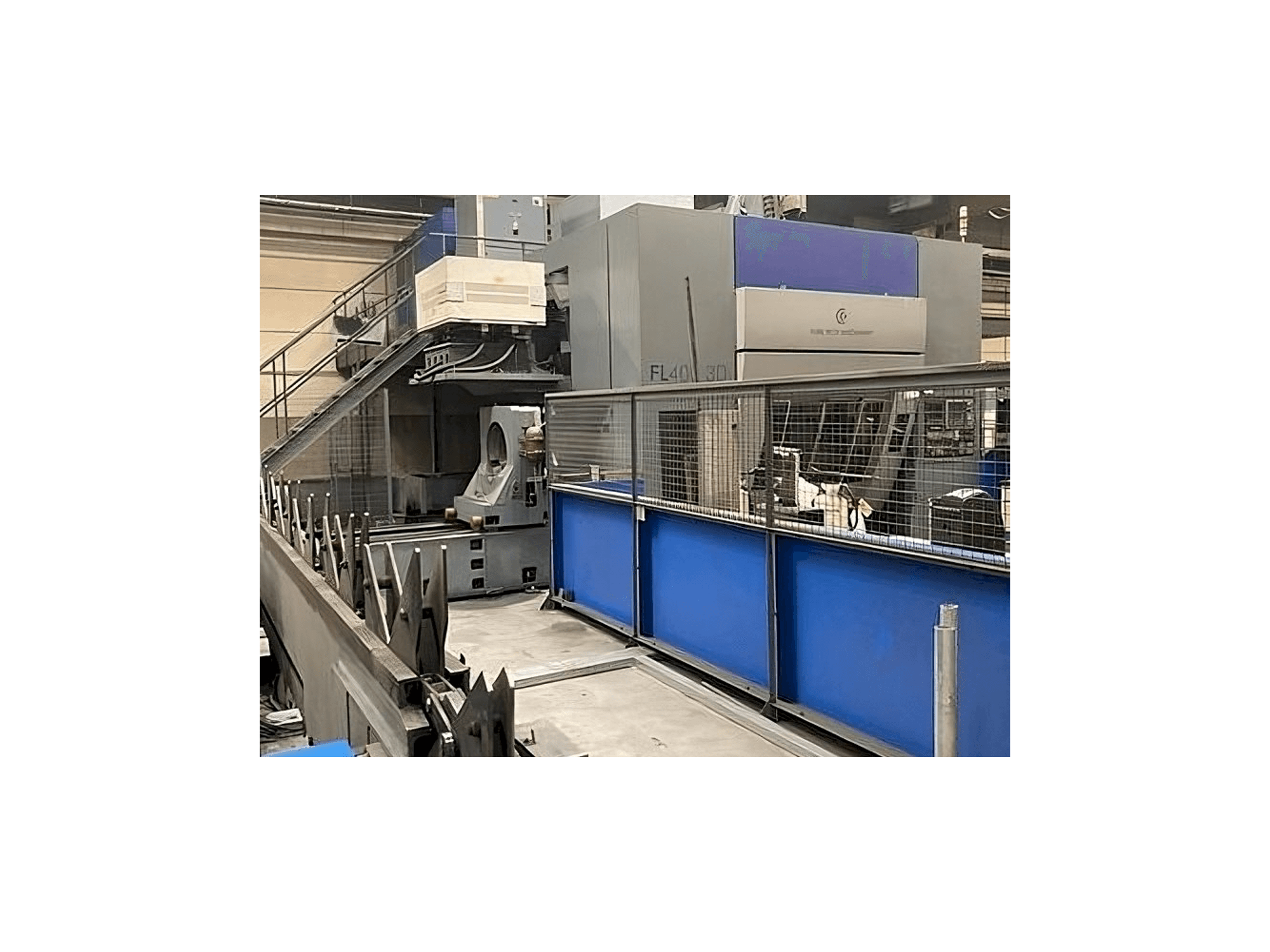

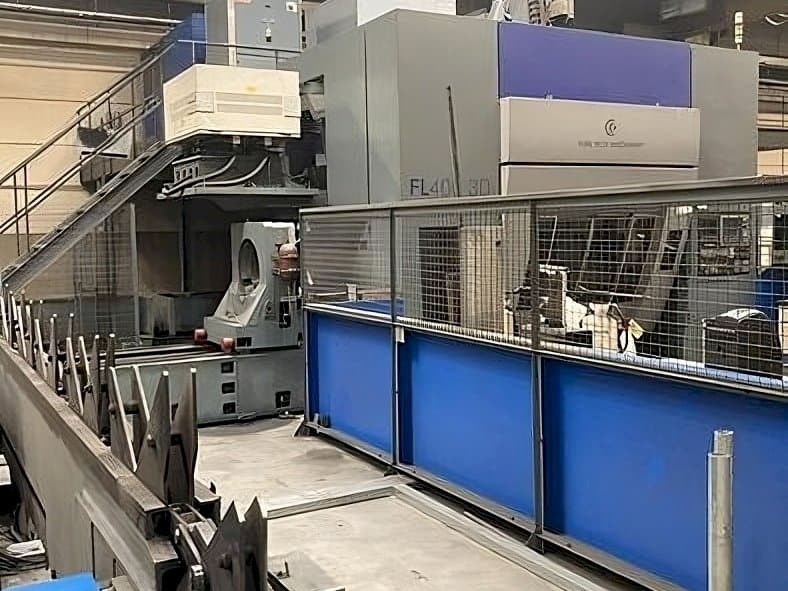

Tube Tech Machinery - FL 400 3DNL-OTH-TUB-2006-00001

Makine Faydaları

Niteliksel Makine Faydalari

• 2012 yılındaki revizyon:
• Aşınan ana parçaların değiştirilmesi: - ray üzerindeki 4 aynanın tüm yatakları - kesme kafasının kendisi - aynalarla birlikte çalışan igus kablo makarası tepsileri
• Güncel makine kontrol yazılımı (ttm tarafından)
• Yükleme/boşaltma (ön ve arka) tüm hareketli parçaların incelenmesi - her şeyi açın, kontrol edin, yağlayın, değiştirin, kapatın
• Tüm eksenlerde tolerans testlerinin devreye alınması: - doğruluk - tekrar doğruluğu
• Borunun taşınması (mandreller): boru, dört mandrel aracılığıyla işleme bölgesinin (kesme bölgesi) içine ve dışına taşınır: burada aynı mandrellerin rotasyonu ve doğrusal hareketi yardımıyla işleme tabi tutulur. Daha sonra boru, daha sonra arka boşaltma bölgesine taşınır veya merkezi boşaltma bölgesinde boşaltılır.
• Yükleme bölgeleri (iki tür yükleme vardır):
• Önden yükleme, boruyu taşımak için beş paralel zincir ve dört yükleme manipülatörünü liŌ'ye taşımak ve boruyu mandreller tarafından devralınacağı alana taşımak için gerçekleştirilir.
• Arkadan yükleme (veya demet yükleme), burada tüpler demetler halinde depolanır ve teker teker yüklenir (önden yüklemeyi yöneten aynı dört manipülatör aracılığıyla) ve devralma alanına mandrellere getirilir.
• Kesme bölgesi: lazer ışını, c02, n2 ve he kullanımıyla bir trumpf kaynağının (tlf 4000) içinde üretilir. Sırasıyla bir dizi ayna vasıtasıyla iş parçasını işleyeceği kafanın başına yönlendirilir. İşleme, kafa nozulunun etrafındaki tüm alanın kesilmesine olanak sağlayan beş eksenli (xm, ym, zm, a, c) lazer sistemi ile elde edilir. Yardımcı eksenler u, v, w ve a1 kullanılarak, eski eksenler aynı zamanda aralarında enterpolasyon yoluyla da çalışabilir, mandrellerin rotasyonunu ve doğrusal hareketlerini kullanabilir (aynı zamanda işlemeyi azaltmak için). Nozul ile iş parçası arasındaki mesafe, precitec kapasitif sensör aracılığıyla sürekli olarak kontrol edilir

Teknik Makine Faydalari

• Yükleme borusu uzunluğu: 4000 mm min / 14000 mm maks, boşaltma borusu uzunluğu: 800 mm min / 14000 mm maks
• Boru ağırlığı: 290 kg/m maksimum boru kesiti: yuvarlak, kare, dikdörtgen, oval
• Yuvarlak kesit boyutu: ø 40 ila ø 406 mm maks, kare kesit boyutu: 40x40 ila 300x300 mm maks, dikdörtgen, oval kesit boyutu: 300x250 mm maks
• Çap. Paketten yükleme için: ø 254 mm maks.
• Zincirde boşaltılabilir bölüm: 800 mm min
• Mandrellerin doğrusal hızı: 70 m/dak maks.
• Kontrollü eksenler: 24 - 3d lazer kafası
