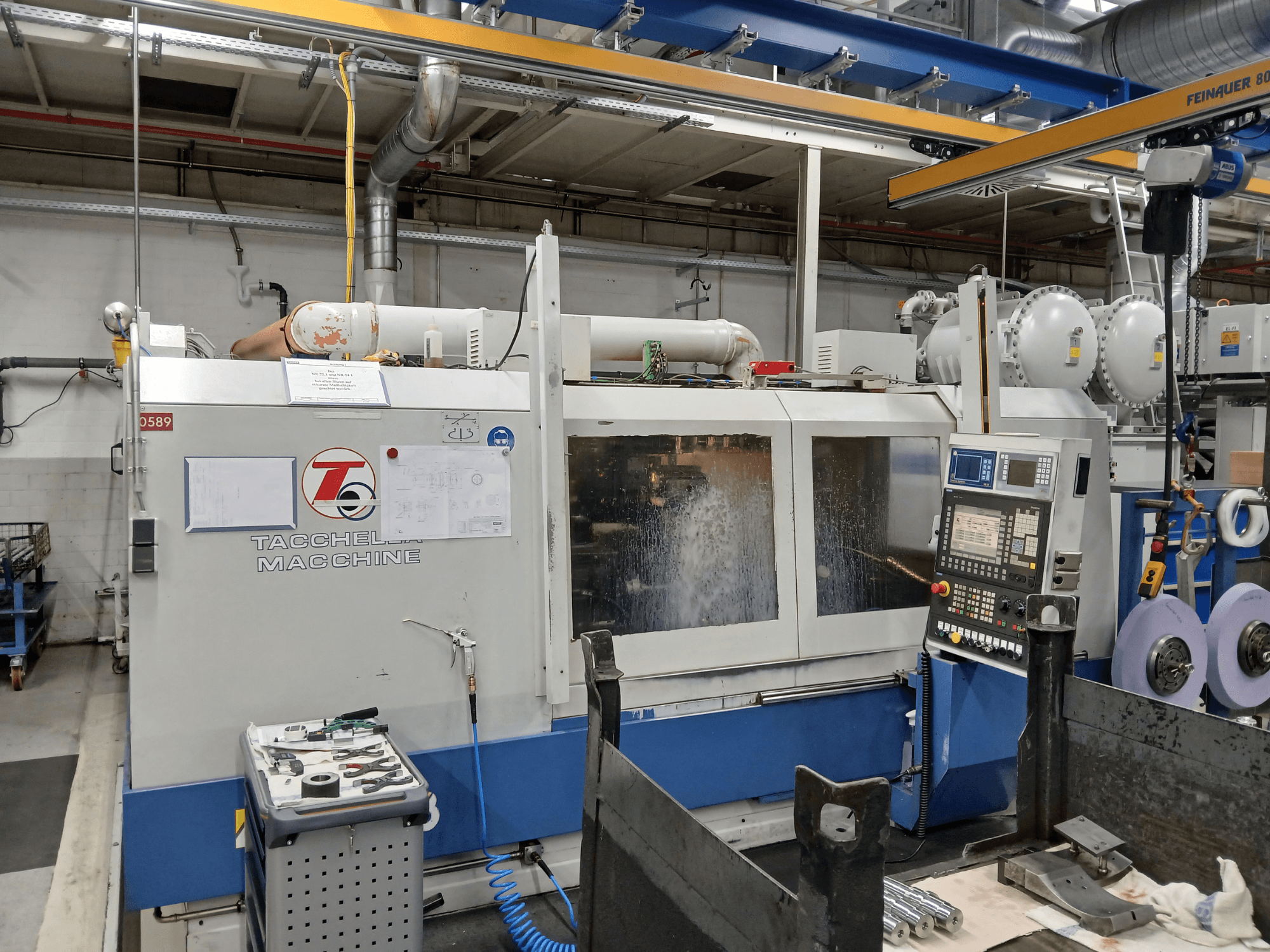

Tacchella - Proflex 3DE-GRI-TAC-2007-00001

Merkezler arası mesafe: 1600 mm

Taşlama uzunluğu: 1200 mm

Merkez yüksekliği: 180 mm

Maks. taşlama çapı: 350 mm

Maks. iş parçası ağırlığı: 250 kg

Toplam yük: 47 kW

Toplam eksen sayısı: 4 (X, Z, B, C)

X ekseni: strok 350 mm; hızlı 20.000 mm/dak; çözünürlük 0,0001 mm

Z ekseni: strok 1750 mm; hızlı 20.000 mm/dak

B ekseni (tekerlek kafası dönüşü): -30° ila +210°; çözünürlük 0,001°

C ekseni (mesnet): değişken hız; açısal kontrol

Tekerlek kafası: 3 tekerlek için taret; 2 mil 15/11,5 kW; hava yastığı; soğutucu; isteğe bağlı 63 m/s

Ön taşlama taşı: 610×100×203,2 mm; 50 m/s; 15 kW

Arka tekerlek (dişli/dalma): 508×80×203,2 mm; 50 m/s; 11,5 kW

Fener mili: C ekseni tahrik; 15 kW iş mili; 100 Nm tork; su soğutmalı

Punta: hidrolik; quill 100 mm; kendinden hizalamalı; ayarlanabilir merkez basıncı

Pansuman: punta pansumanı; isteğe bağlı mesnet pansumanı; programlanabilir elmas rulo

Ölçüm: proses içi çap ve uzunluk göstergeleri

Hidrolik: filtre/akış monitörlü yardımcı ünite

Soğutma sıvısı: ana ve yatak yıkama devreleri; tam muhafaza; güvenlik kilitleri

CNC kontrol: Siemens Sinumerik 840D OP12; 2,5 MB CNC; 128 kB PLC; Pentium III PC; Windows XP; çoklu arayüzler
