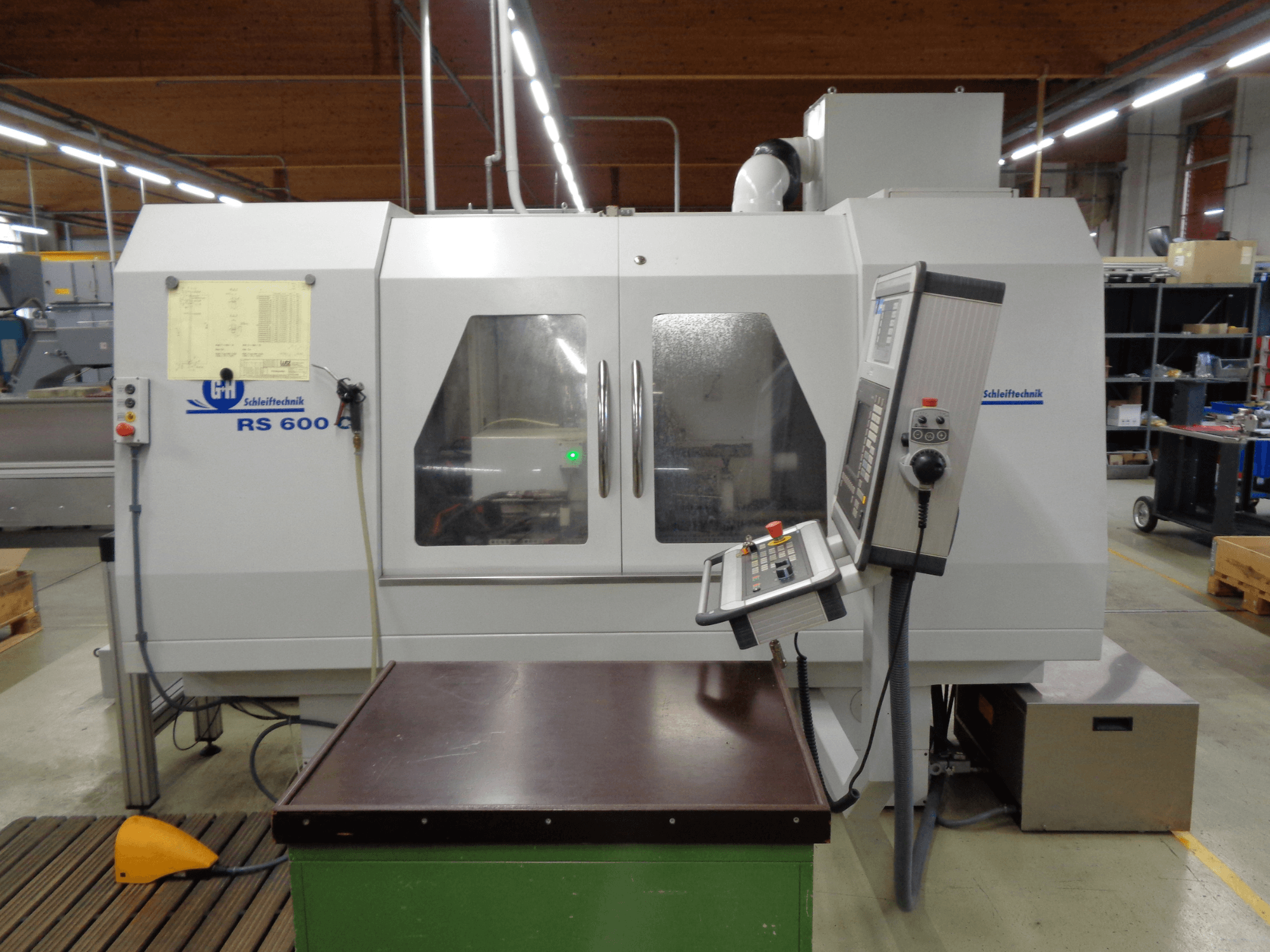

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Merkez mesafesi: 600 mm

• Merkez yüksekliği: 140 mm

• Maksimum salınım çapı: 275 mm

• Merkezler arasında maksimum iş parçası ağırlığı: 100 kg

• Maksimum iş parçası torku (uçan): 40 Nm (sıkıştırma cihazları dahil)

İş parçası mili

• Konik: MK4 ve KK5

Punta

• Sistem Silindirik vidalı baskı yayı

• Çalıştırma: El kolu aracılığıyla manuel

• Quill stroku: yaklaşık 40 mm

• Konik: MK4

Taşlama mili

• Düzenleme: Sol

• Motor gücü: 5,5 kW

• Hız: 700-2100 rpm

• Rulman: Hassas rulman yatakları

• Yağlama: Ömür boyu yağlama

Taşlama taşı

• Standart boyut: 400 × 50 × 127 mm

• Delik: 127 mm

• Genişlik: 20-50 mm

• Konik: 5°

• Maksimum çap: 55 mm (konik referans)

• Flanş çapı: 175 mm

• Hız aralığı: 15-35 m/s (sabit kesme hızı kontrolü)

Eksenler

X ekseni (= GERİ BESLEME HAREKETİ)

• Sürücü: Vidalı mil ile elektromekanik

• İlerleme hızı: 0,01-8000 mm/dak

• Kurulum: Elektrikli el çarkı veya yön basma düğmesi

• Ölçüm sistemi: Cam ölçek, dahili çözünürlük 0,0005 mm

Z ekseni (= TABLA HAREKETİ)

• Sürücü: Vidalı mil ile elektromekanik

• Masa hızı: 0,01-12000 mm/dak

• Kurulum: Elektrikli el çarkı veya yön basma düğmesi

• Ölçüm sistemi: Döner kodlayıcı, çözünürlük 0,001 mm

Kontrol / Elektrik

• Kontrol paneli, döner bir braket kullanılarak makine standına monte edilir.

• Kontrol sistemi: Siemens 840D

• Sürücü sistemi: Siemens SINAMICS

• Acil durdurma bileşenleri, güvenlik entegre

• Motor koruma şalteri, sigortalar: Siemens

• Konektörler: Çalışma alanında WAGO Harting konnektörleri

• Çalışma gerilimi: 400 V, 50 Hz, 3 faz

• Şebeke tipi: TN şebekesi, kaçak akım cihazı (RCD) olmadan

• Kontrol gerilimi: 230/24 V

• Kurulu elektrik gücü: yaklaşık 14 kW / 18 kVA

• Basınçlı hava: Yağsız basınçlı hava, yakl. 5 bar

• Kontrol kabini: Klima ünitesi

• Elektrik dolabı ekipmanları: İç aydınlatma

• Servis soketi: 230 V / 3 A

Pnömatik / Soğutma Sıvısı

• Basınçlı hava gereksinimi: yaklaşık 5 bar, yağsız

• Soğutma sıvısı tankı kapasitesi: yaklaşık 300 L

• Soğutma sıvısı pompası kapasitesi: 3,5 bar'da 50 L/dak

• Temizleme pompası kapasitesi: 1,5 bar'da 20 L/dak

İşletim verileri

• Çalışma saati: 2,420 saat

Ek ekipman

• Hava emiş ünitesi

  • Kapasite: yaklaşık 1000 m³/saat

  • Boyutlar: yaklaşık 460 × 840 × 580 mm

• Üç çeneli ayna

  • Çap: 160 mm

  • Operasyon: Manuel

  • Ağırlık: yaklaşık 10 kg
