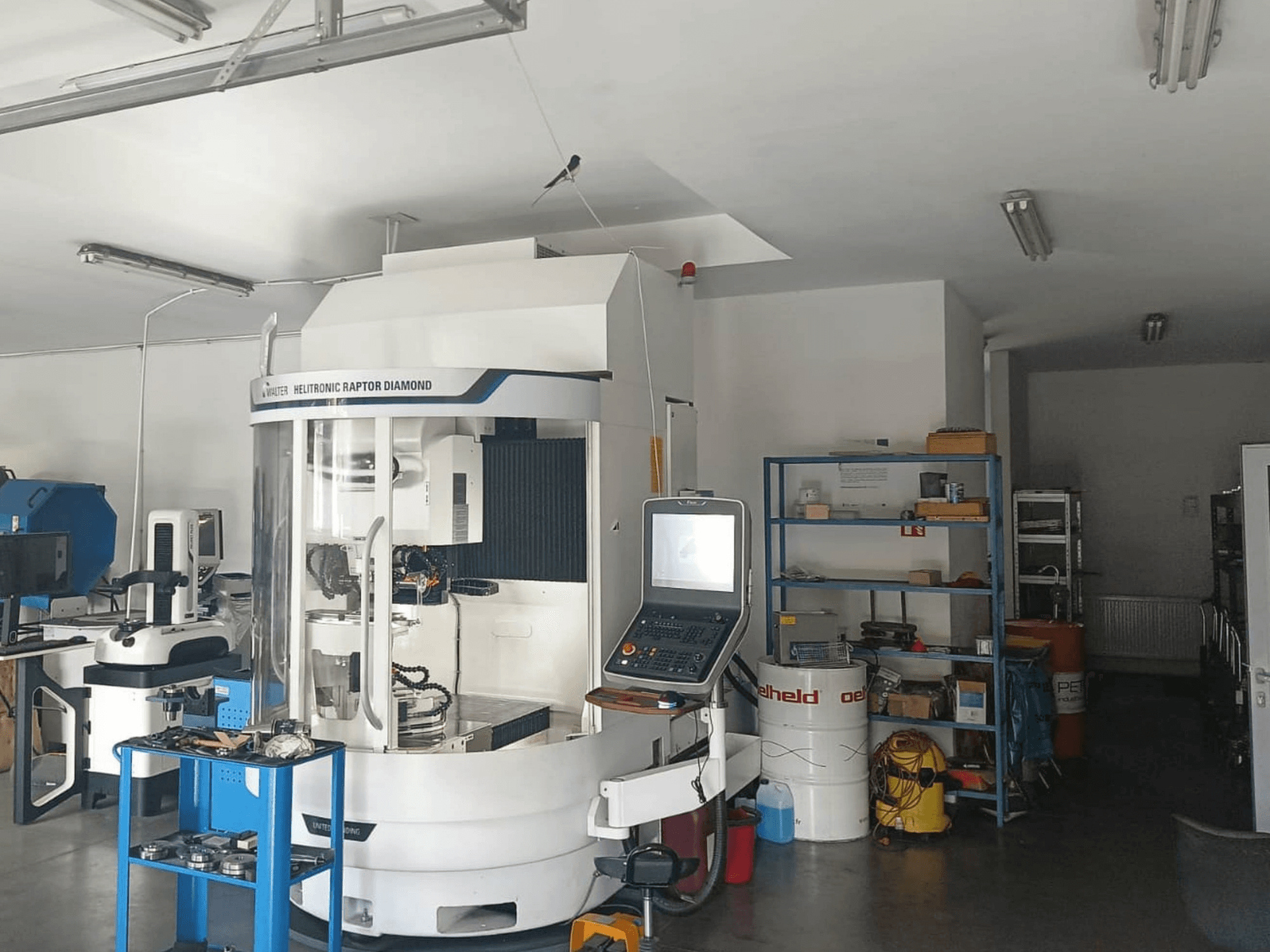

WALTER - HELITRONIC RAPTOR DIAMONDPL-GRI-WAL-2023-00001

• Çalışma süresi: yaklaşık 4.371 saat

• Çalışma aralığı:

  • Takım çapı: Ø3–290 mm (konfigürasyona bağlı olarak isteğe bağlı olarak Ø400 mm'ye kadar)

  • Maksimum takım uzunluğu: 270 mm (konfigürasyona bağlı olarak isteğe bağlı olarak 350 mm'ye kadar)

  • Maksimum takım ağırlığı: 50 kg

• Eksenler:

  • CNC eksen sayısı: 5

  • Doğrusal eksen hızı: 15 m/dk'ya kadar

• İş mili:

  • Maksimum taş çarkı çapı: Ø200 mm

  • Arayüz: HSK

  • Kayış tahrikli, çift uçlu iş mili

• Taşlama / Erodaj:

  • Tek kurulumda taşlama ve EDM

  • Karbür, HSS, PCD, CBN takımlar için

  • En fazla 3 elektrot ve 3 taşlama çarkı veya alternatif olarak en fazla 6 taşlama çarkı için yapılandırılabilir

• Kontrol / Makine tasarımı:

  • WALTER / UNITED GRINDING CNC kontrol

  • Otomatik koruyucu kapılı kapalı çalışma alanı

• Takılı makine seçenekleri/özellikleri:

  • Üst tabla

  • Cam ölçekler

  • Güçlendirilmiş A ekseni, 750 rpm'ye kadar

  • Otomatik kalibrasyon/prob için hazırlık

  • Taşlama tekerleği ölçüm probu

  • Sızıntı algılama özelliğine sahip otomatik yangın söndürme sistemi

  • TS-Remote uyumlu

  • Klavye desteği

  • Yağ sızıntı sensörü

  • Harici filtreleme sistemi bağlantısı

Ek ekipman

• Şaftlı takımlar için otomatik yükleme/manipülatör sistemi (otomatik takım yükleyici/manipülatör)

• İşlem soğutma sistemi

• Soğutma sıvısı/dielektrik filtreleme ve sirkülasyon sistemi

• Soğutma sıvısı/dielektrik sistemi

• Takım tutucular

• Flanşlar/adaptörler

• Taşlama tekerleği/elektrot aksesuarları

• Otomasyon/taşıma:

  • Üstten yüklemeli

  • 12 palet

• Filtreleme/soğutma/emme:

  • Yağ buharı emme sistemi

  • Emme susturucusu

  • Yağ soğutma ünitesi

  • Tank ve pompalı filtreleme sistemi

• İş parçası tutma/takım:

  • 6–16 mm pensler

  • 16–32 mm'lik pensler

  • 351 ES pens setleri: 6, 8, 10, 12, 16 mm

  • 4 adet 351 ES pens seti

  • Pensler: 6, 8, 10, 12, 14, 16, 18, 20, 25 mm

  • Otomatik tutucu 6–16 mm

  • Otomatik E386 tutucu, 16–27 mm

  • Manuel hidrolik tutucu, çap 32 mm

  • ISO 50 soket

  • ISO 50 mil

  • 2 x 50 mm HSK elektrot tutucusu

  • 4 x 45 mm HSK taş tutucusu

  • Bileme taşı tutucusu

  • Taş seti ölçüm adaptörü

  • HSK kalibrasyon diski

  • Kalibrasyon silindiri

• Ölçüm:

  • Heliset Plus ölçüm cihazı

• Yazılım/seçenekler/paketler:

  • PC için Tool Studio

  • Tool Studio Step Tools

  • 45 derecelik P-System bileme seçeneği

  • P36 ahşap delme takım paketi

  • Matkap paketi

  • Hoger P58 paketi

• Sarf malzemeleri:

  • 4 x 208 l dielektrik sıvı
