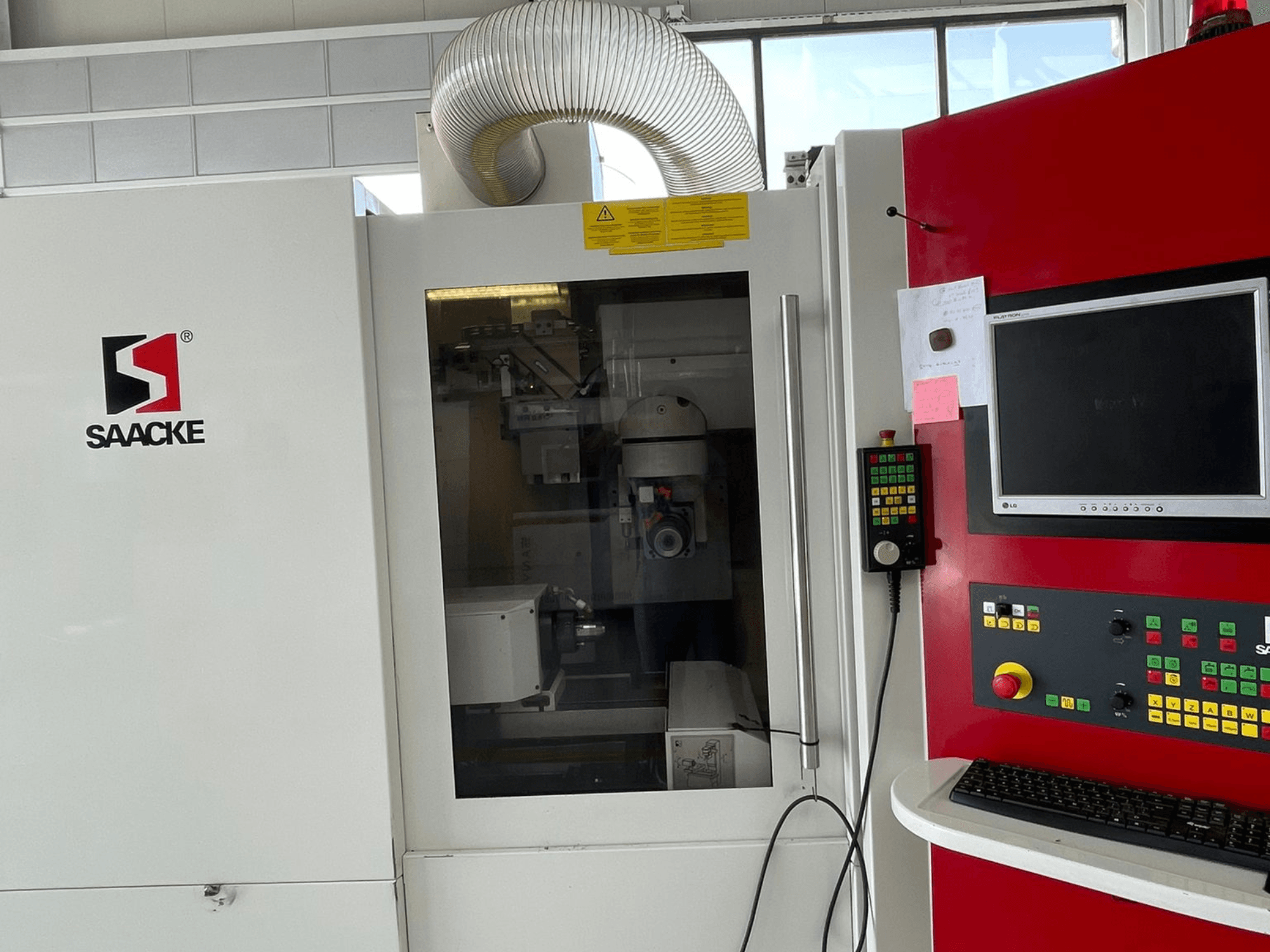

SAACKE - UWIFCH-GRI-SAA-2008-00001

• İş parçası taşıyıcı A ekseni: Doğrudan tahrikli/içi boş milli motor; indeksleme hassasiyeti ±15"; indeksleme olanakları 1-999; 100 mm'de kümülatif hatve hatası: 8 µm; hız maks. 600 rpm

• Takım tutucu: ISO 50

• İş mili boşluğu tutma manşonu: maks. 28 mm (otomatik sıkıştırma ile: Ø20 mm)

• Nominal tahrik gücü:

  • Taşlama mili S1-100%: 7,5 kW; tepe noktası: 16 kW

  • X ekseni uzunlamasına hareket: 2 kW

  • A ekseni iş parçası taşıyıcı: 2 kW

  • Z ekseni çapraz kızak: 2 kW

  • Y ekseni taşlama kafası kızak yüksekliği: 2 kW

  • B ekseni taşlama kafası dönüşü (döner tabla): 2 kW

• Pozisyon ölçüm sistemleri:

  • A ekseni: Doğrudan ölçüm sistemi

  • B-, X-, Y-, Z-ekseni: Dolaylı ölçüm sistemi

  • Çözünürlük X/Y/Z: 0,0001 mm (0,1 µm)

  • Çözünürlük A/B: 0,0001°

• Elektrik bağlantısı: 20 kW / 50 A; çalışma gerilimi 400 V, 50 Hz; kontrol gerilimi 24 V; aydınlatma gerilimi 230 V; yedek sigorta: şebekeden ayrı besleme

• Basınçlı hava: 15-17 Nm³/h; basınç min/maks 6/8 bar (600/800 kPa); kalite ≥ Sınıf 4 (ISO 8573-1)

• Kontrol ve yazılım: PC ile CNC NUM Axium Power 1050, program belleği 512 k; NUMROTOplus yazılımı (dongle/hardlock gerekli); sıfır noktaları ekteki ölçüm talimatları kullanılarak kalibre edilmiştir (işaretli referans noktaları yok)

Ek ekipman

• İş parçası değiştirici seçenekleri (otomasyon):

  • Seçenek 1: Pick-up tasarımı

    • Maks. iş parçası: Ø20 mm × 120 mm; 1 kg

    • Palet başına kapasite:

      • Ø3.0-5.0 mm şaft: 40 adet

      • Ø5.1-8.0 mm: 32 adet

      • Ø8.1-11.0 mm: 28 adet

      • Ø11,1-14,0 mm: 24 adet

      • Ø14.1-20.0 mm: 20 adet

  • Seçenek 2: Zincirli yükleyici magazini (tutucu üniteli)

    • Kapasite: 64 iş parçası

    • Maks. iş parçası: Ø32 mm × 200 mm; 2,5 kg

    • Özellikler: Farklı iş parçalarının kaotik yüklenmesi; penslerin otomatik olarak değiştirilmesi mümkündür

    • Tutma manşonları: Ø6, 8, 10, 12, 14, 16, 20

• Harici zincirli yükleyici seçeneği: makine ağırlığını yaklaşık 3.800 kg'a ve alanı 3.000 mm × 1.875 mm'ye çıkarır

• Soğutma sıvısı filtre sistemi (TRANSOR): Müşteri tarafından sağlanacaktır; geri yıkama için hava yaklaşık 700 Nl/dak her 6-9 saatte bir 5 dakika
