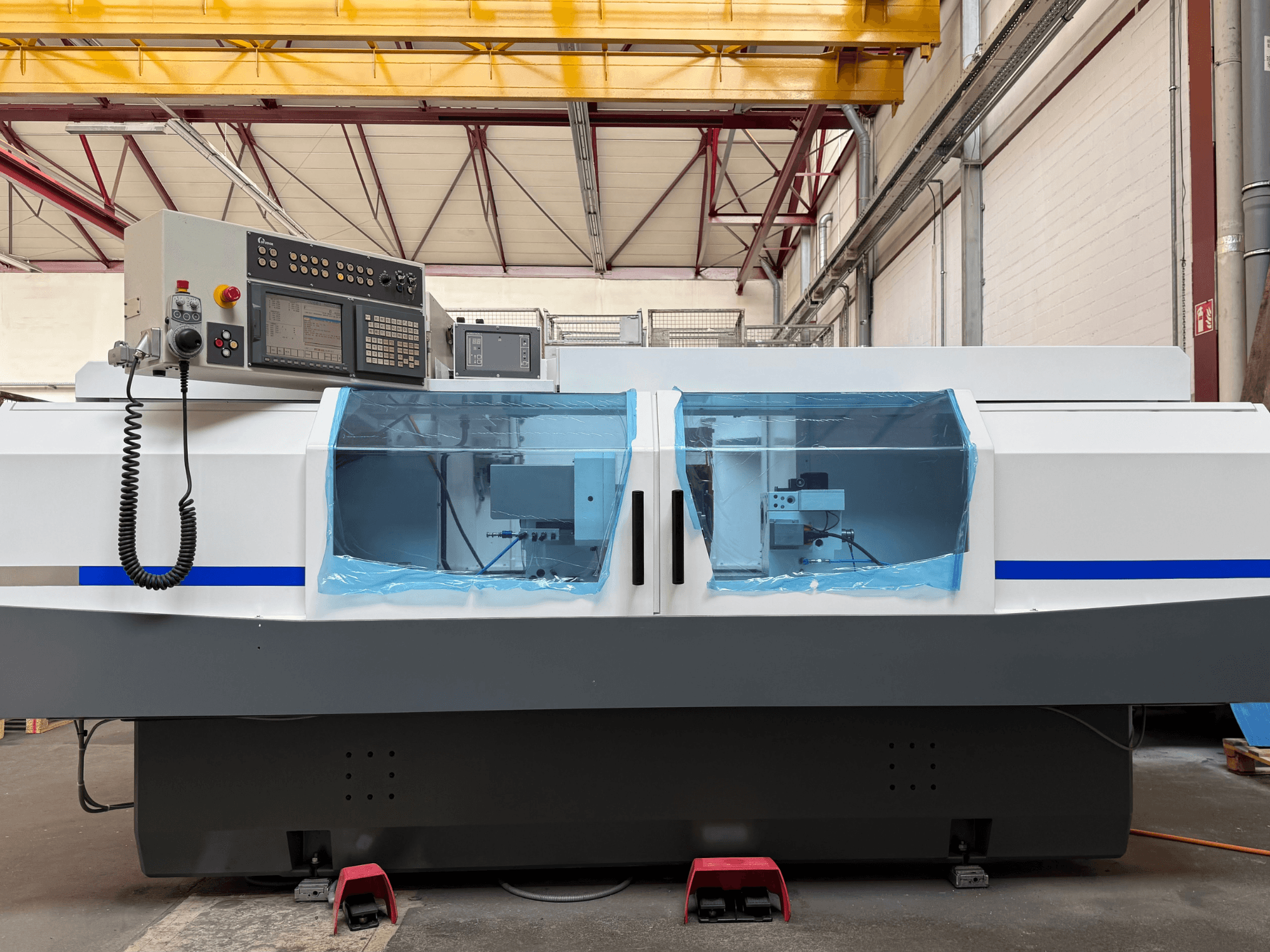

STUDER - S33 CNCCH-GRI-STU-2005-00001

- 2026 yılında tamamen elden geçirilmiştir

- Çalışma Saatleri: Revizyondan sonra 0 saat

- Merkez Yüksekliği: 175 mm

- Merkez mesafesi: 1000 mm

- Makine tabanı: Granitan S103 mineral döküm

- Stroklar: 285 mm (X ekseni) x 1150 mm (Z ekseni)

- X ekseni tahriki: AC servo motor ve bilyalı vida, 0° açı, ilerleme hızı 0,001–5,000 mm/dk

- Z ekseni tahriki: AC servo motor ve bilyalı vida, ilerleme hızı 0,001–10,000 mm/dk

- Ölçüm Sistemi: X ve Z eksenleri için artımlı ölçek, çözünürlük 0,0001 mm

- Taşlama Kafa: Dış ve iç taşlama için evrensel, Hirth dişli 1° (-15° ila +195°)

- Motorlu İş Mili (Poz. 2): 7,5 kW, 1400 ila 3200 dev/dak, programlanabilir kesme hızı maks. 50 m/s

- Dış Taşlama Koruyucusu: Otomatik temas korumalı, çark boyutu D. 500x63 mm F1 (80 mm F5)

- İç Taşlama Mil (Poz. 3): Frekans dönüştürücülü Studer kayış tahrikli iç taşlama mili (180°)

- İşleme Kafası Gövdesi: Üniversal, makaralı rulmanlı, MK5 konik, silindirik dış burun Çapı 70 mm, mil deliği Çapı 28 mm, manuel mil kilidi

- İşleme Kafası Tahriki: 1,8 kW AC Servo motor, hız aralığı 1–1500 dev/dk, adım hızı 1–50 dev/dk

- İş Parçası Ağırlığı: Merkezler arası maks. 80 kg

- Pota: MK4 konik, 35 mm strok, quill çapı 50 mm, izlemeli hidrolik quill geri çekme, manuel ince ayar +/- 0,04 mm

- Pnömatik Kaldırıcılar: İşleme kafası ve punta'nın kolayca yer değiştirmesi için pnömatik kaldırma

- Kontrol Sistemi: 10,4 inç renkli dokunmatik ekranlı Fanuc 21i-TB, entegre PLC, 32 KB kullanıcı belleği, 400 program depolama yuvası

- Güç Kaynağı: 400 V ±%10, 50 Hz ±1 Hz, 24 V DC kontrol gerilimi

İsteğe Bağlı Donanım:

- Manyetik sensörlü Dittel Sensitron 6 temas algılama sistemi (1 adet)

- Movomatic C25 LP aktif prob

- 3 adet seviyeleme elemanı

- Elektrik dolabı için klima ünitesi

- Euchner el tipi kontrol ünitesi

- İç taşlama için döner tutucu

- Pota için park konumu

- 3 adet Studer kayış tahrikli iç taşlama mili (24.000 dev/dak / 40.000 dev/dak / 60.000 dev/dak)

- Kapılar açıkken C ekseni manuel kumandası için ayak pedalı

- Sıkıştırma cihazı çalıştırma için ayak pedalı (punta)

- Döner bileme için elektriksel arayüz (mil isteğe bağlı)

- Movomatic proses içi ölçüm kontrolü ES 124 kontrolü (ölçüm kafası isteğe bağlı)

- Dış taşlama için 8 adet kullanılmış taş flanşı

- Çeşitli yeni MK4 merkezleri

- Çeşitli bileme aletleri

Ek Özellikler:

- Diş ve form taşlama yeteneği (yazılımın Fritz Studer AG'den doğrudan talep edilmesi gerekir)
