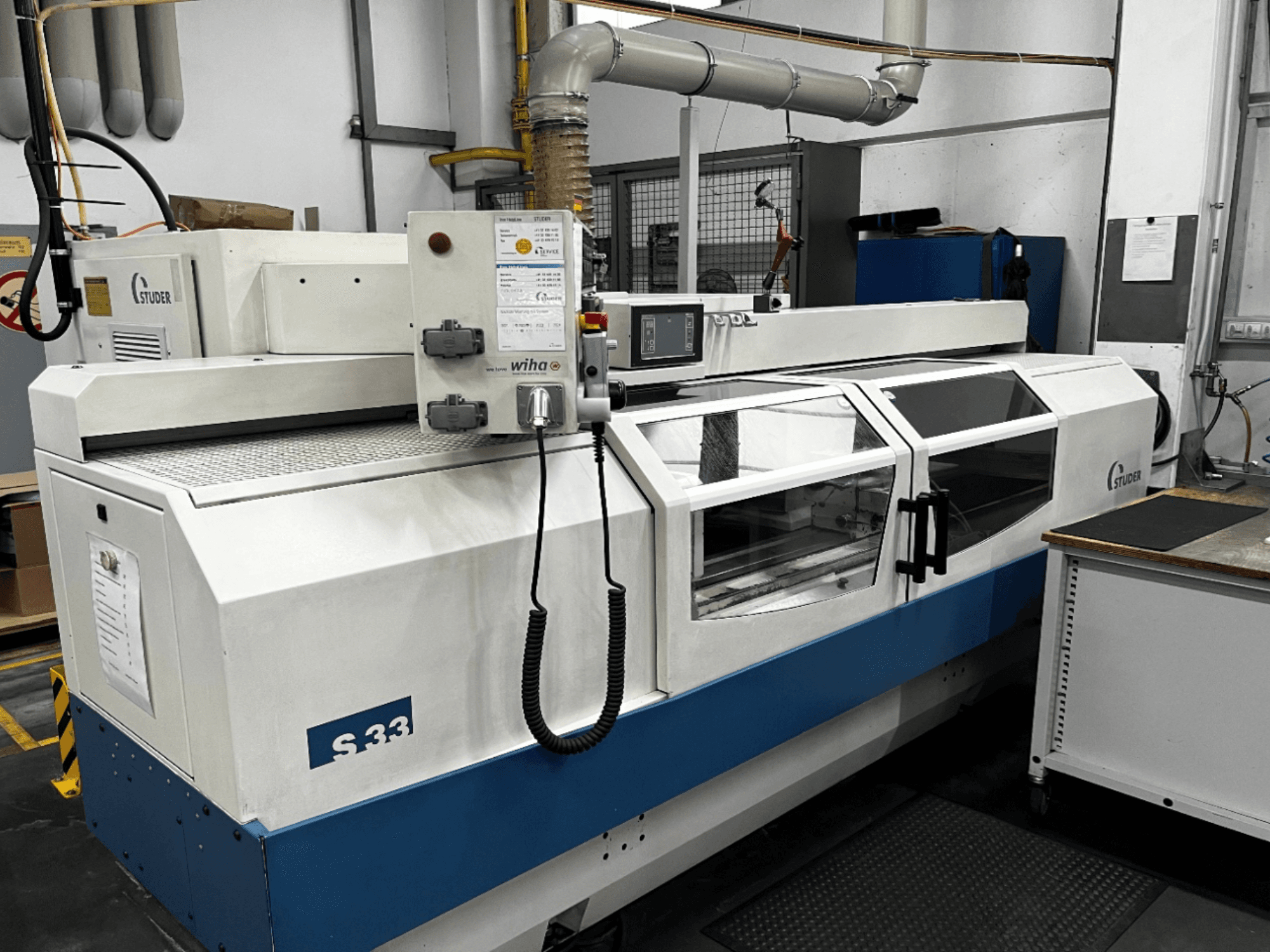

STUDER - S33 CNCDE-GRI-STU-2004-00001

• Merkezler arası mesafe 1000 mm

• Merkez yüksekliği 175 mm

• Maksimum iş parçası uzunluğu 1000 mm

• Maksimum iş parçası çapı 175 mm

• Maksimum iş parçası ağırlığı 120 kg

• Merkezler arasındaki iş parçası ağırlığı maks. 80 kg (1000 mm)

• Merkezler arasındaki iş parçası ağırlığı maks. 120 kg (650 mm)

• Döner çalışma masası ±8,5°

• Granit makine yatağı S103

• X ekseni hareketi 285 mm

• Z ekseni hareketi 1000 mm

• Programlanabilir ilerleme hızı 0,001-5000 mm/dak

• Doğrudan ölçüm sistemi X ekseni çözünürlüğü 0,0001 mm

• Doğrudan ölçüm sistemi Z ekseni çözünürlüğü 0,0001 mm

• Taşlama mili kafası dönme aralığı 0°-30°

• Taşlama taşı çapı maks. 500 mm

• Taşlama taşı genişliği 63 mm

• Taşlama taşı deliği 203,2 mm

• Taşlama mili çapı 73 mm

• Taşlama mili motor gücü 7,5 kW

• İş mili hızı 3200 rpm

• İş kafası mili deliği 30 mm

• Çalışma kafası tahrik gücü 3 kW

• Yuvarlaklık hassasiyeti en az 0,0004 mm

• Punta frezesi çapı 50 mm

• Punta konikliği MK3

• Hidrolik olarak çalıştırılan punta mili

• Pnömatik punta hareketi

• Güç kaynağı 400 V ±%10

• Frekans 50 Hz ±1 Hz

• Kontrol gerilimi 24 V DC

• CNC kontrol Fanuc 21i-TB

• Program belleği 64 kB

• Program kapasitesi 125 program

• Emülsiyon için soğutma sistemi

• Soğutma sıvısı pompası kapasitesi 3 bar'da 40 l/dak

• Kağıt bant filtre kapasitesi 375 litre

• Filtre yapağı genişliği 1000 mm

• Saatte 1800 m³'e kadar sis emme kapasitesi

• Makine boyutları 3,5 m x 3 m x 2,2 m

• Makine ağırlığı 4000 kg

• Makine aydınlatması 24 V 36 W

• Kullanım %40

Ek ekipman

Ek ücret karşılığında OPSİYONEL

• 9x flanş

• 1x Koruyucu kapaklı Studer sabit dayanak

• Dengeleme cihazı
