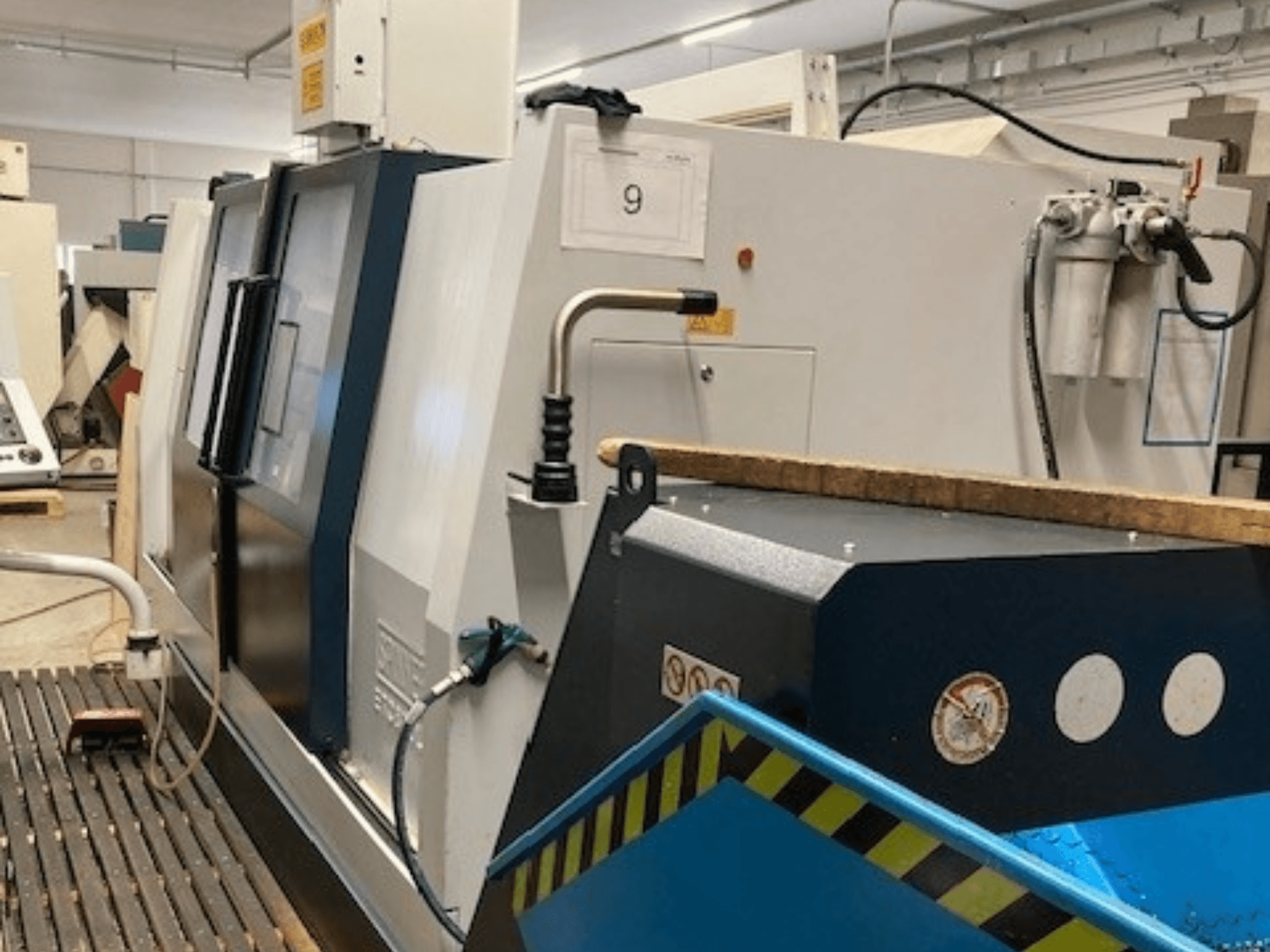

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Durum/Koşul

  • Makine açık ve hala çalışıyor

  • Tamamen işlevsel; sabit durması için sensör patlamasının değiştirilmesi gerekir

• Yapılandırma ve kapasiteler

  • AgW'siz taret (ayarlanabilir güç kaynağı)

  • Taret tipi: eksenel/radial

  • Takım istasyonu sayısı: 12x VDI50 (seçenek: 16x VDI40 veya 12x BMT65)

  • Takım tutucu tipi: VDI50 (seçenek: VDI40/BMT65)

  • Tahrik edilen alet sayısı: 12 (isteğe bağlı)

  • Tahrikli takım hızı: 4000 rpm

  • Tahrikli alet gücü (S1/S3): 2,2 / 5,5 kW

  • Tahrikli takım torku (S1/S3): 17,5 / 43 Nm (eksenel), 14 / 35 Nm (radyal)

  • Maksimum dönüş çapı: 500 mm

  • Maksimum salınım çapı: 800 mm

  • Dönüş uzunluğu: 800 mm / 1580 mm (L versiyonu)

  • Merkezler arası mesafe: 800 mm / 1580 mm

  • Maksimum iş parçası ağırlığı: 800 kg

• Eksenler

  • Hızlı travers X/Z: 15 / 24 m/dak

• İğler

  • İğ sayısı: 3

  • Ana mil

    • Burun: A11

    • Çubuk kapasitesi: 110 mm

    • Tork (%100 / %40): 175 / 235 Nm

    • Tork dişlisi kademe 2: 700 / 939 Nm

  • Alt iş mili (isteğe bağlı)

    • Burun: A6

    • Bar kapasitesi: 52 mm

    • Ayna boyutu: 210 mm

    • Güç (S1/S6): 15 / 19 kW

    • Tork (S1/S6): 95 / 121 Nm

• Punta (varsa)

  • Pinole çapı: 110 mm

  • Konik: MK4

  • Strok: 100 mm

  • İtme kuvveti: 850 daN

• Sıvılar ve tanklar

  • Soğutma sıvısı deposu kapasitesi: yaklaşık 235 l (L versiyonunda 270 l'ye kadar)

  • Hidrolik deposu: yaklaşık 31 l

  • Merkezi yağlama tankı: yaklaşık 2-3 l

• Elektriksel veriler

  • Elektrik bağlantısı: 3 fazlı 400 V + N + PE

  • Frekans: 50/60 Hz (50 Hz olarak da belirtilmiştir)

  • Nominal akım: 44 A

  • Sigorta koruma akımı: 50 A

  • Nominal akım koruması: 63 A

  • Bağlı yük: yaklaşık 40 kVA (2 iğ ile 50 kVA'ya kadar)

  • Koruma sınıfı: BA 3 (Bölüm 3.4.5)

  • Ağ tipi: Topraklanmış nötr noktalı TN şebekesi

  • Önerilen koruma: FI anahtarı olmadan (önerilir)

Ek ekipman

• Sabit dinlenme (not: sensör patlamasının değiştirilmesi gerekiyor)

• Punta

• Talaş konveyörü

• Yağ buharı çıkarma sistemi

• Muhtemelen ayna ve takım tutucu (teyit edilecek)
