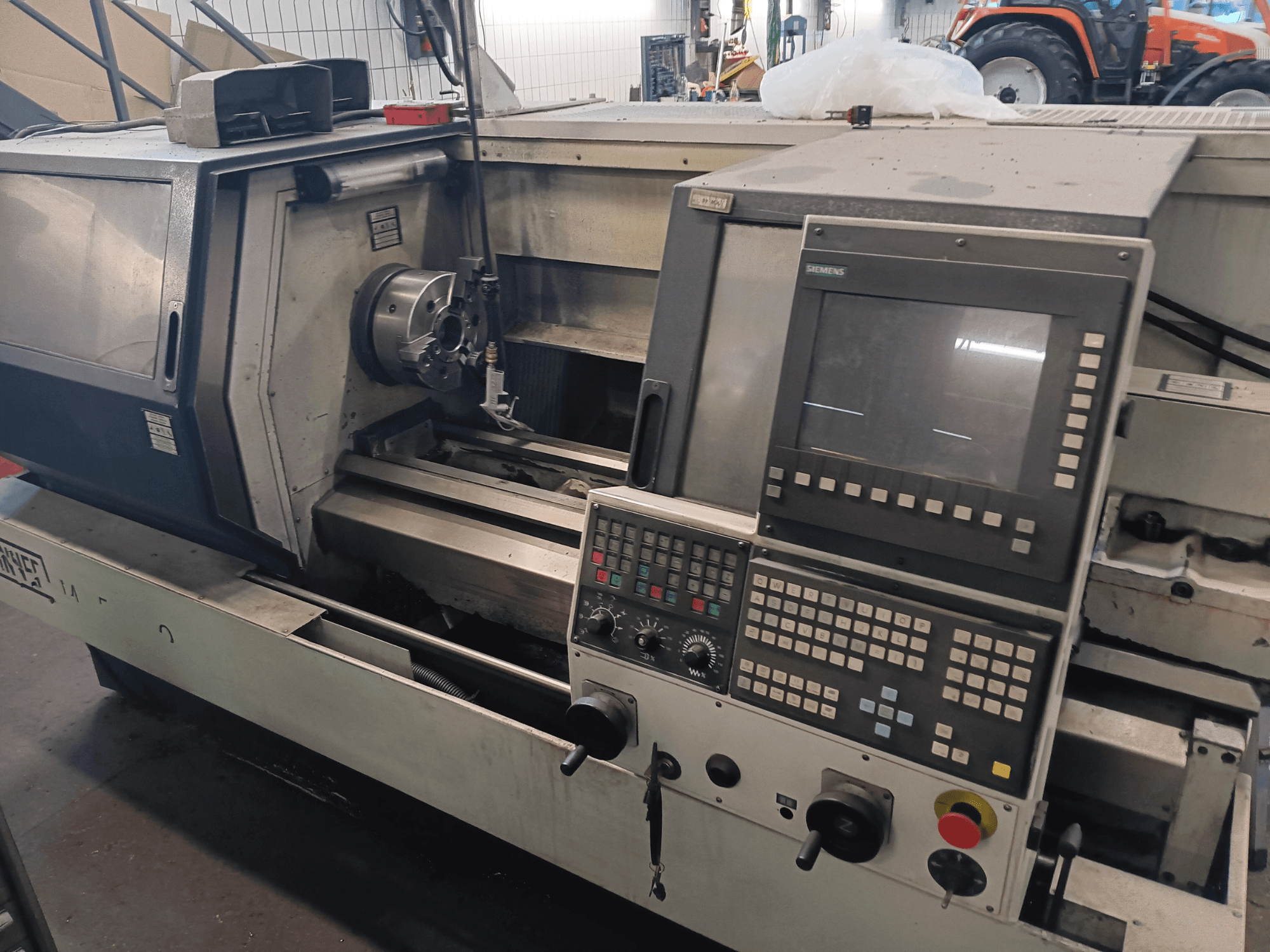

Bu 3 eksenli SPINNER MT 500/1000 AT 2000 yılında üretilmiştir. X ekseni hareketi 210 mm ve Z ekseni hareketi 930 mm'dir. Makine, 400 kg yük kapasitesine sahip 520 x 900 mm'lik sağlam bir tabla boyutuna sahiptir. Yüksek kaliteli işleme yetenekleri elde etmek istiyorsanız, satılık SPINNER MT 500/1000 AT makinemizi göz önünde bulundurun. Daha fazla ayrıntı için bizimle iletişime geçin.
Genel bakış
- marka: SPINNER
- yıl: 2000
- MODEL: MT 500/1000 AT
- üretim saatleri: 27218
- uygulama tipi: Dönen
- Yer: Almanya
- makine tipi: Yatay Torna Makinesi
- kontrol ünitesi markası: HEIDENHAIN
Teknik Bilgiler - SPINNER MT 500/1000 AT
Kontrol Ünitesi
- Kontrol Markası: HEIDENHAIN
- Kontrol Modeli: TNC 410/426
Boyutlar
- Makine Ağırlığı: 2300 kg
Hareket
- C ekseni: 360°
- Eksen Sayısı: 3
- X ekseni hareketi: 210 mm
- Z ekseni hareketi: 930 mm
Teknik Özellikler
- Karşı Mili: Hayır
- Tahrikli Takımlar: Hayır
- Pozisyonlama Hassasiyeti: 3 µm
- Mili Hızı: 3600 RPM
- Konik Boyutu: SK 40
Ek bilgi
Makine/Mekanik MT500-1000
Seyahat X ekseni: 210 mm
Z ekseni hareketi (Multifix tutucu + manuel ayna): 930 mm
Z ekseni hareketi (Multifix tutucu + hidr. ayna): 930 mm
Z ekseni hareketi (Taret + manuel ayna): 930 mm
Z ekseni hareketi (Taret + hidr. ayna): 930 mm
Seyahat C ekseni: 360 derece
Hidrolik ayna ile iş mili açıklığı 45 mm: 3600 dev/dak
Manuel ayna ile iş mili boşluğu 57 mm: 3600 dev/dak
Alet sistemi Haase hızlı değiştirme tutucusu: 1 alet ünitesi
Takım sistemi Taret VDI 30: 12 takım ünitesi
X cinsinden bilyalı vida adımı: 5 mm
Z'de bilyalı vida adımı: 10 mm
Hızlı travers X: 15000 mm/dak
Hızlı travers Z: 20000 mm/dak
İlerleme hızı X + Z: 0-4000 mm/dak
Besleme kuvveti X ekseni: 1382 daN
Besleme kuvveti Z ekseni: 609 daN
Çekme kuvveti içi boş sıkıştırma silindiri: 145 daN/bar
Manuel ayna Ø 200mm: 3 çene
Hidrolik ayna Ø 210mm: 3 çene
Soğutma sıvısı tankı hacmi: 75 l
Soğutma sıvısı pompası akış hızı: 30 l/dak
Soğutma sıvısı pompası basıncı: 1,4 bar
Maks. konumlandırma saçılması: 3 µm
Maks. boşluk: 2 µm
Konumlandırma belirsizliği: 2 µm
İş parçası üzerinde maks. dairesellik hatası: <= 1,5 µm
Maks. düzlük sapması: <= 1,5 µm
Punta frezesi Ø: 80 mm
Punta quill stroku: 120 mm
Mors konik montaj: MT 4
Quill temas basıncı: 27,75 daN/bar
Uzunluk x Genişlik x Yükseklik: 2,7 x 1,6 x 1,8 m
Kurulum alanı: 4.3 m2
Ağırlık: 2300 kg
Kontrol sistemi: Siemens 810D
Çalışma gerilimi: 400 V
Şebeke frekansı: 50/60 Hz
Kontrol gerilimi: 24 DC
Bağlı yük: 16 KW
Elektrik bağlantısı: TN / TT / IT
İş mili S1/S6 çalışması: 9/11 KW
Besleme motorları X/Z: 3,5 KW
Hidrolik bileşenler: Parker
Kontrol vanaları: ISO1
Yağ buharı yağlama dolum miktarı: 50 ml
Maks. çalışma basıncı: 30 bar
Min. çalışma basıncı: 6 bar
Maks. iş mili torku: 115/153 Nm
Kontrol Ünitesi: Siemens (arayüzde görünür)
Ek ekipman
Benz yüksek hızlı iş mili (25.000 rpm'ye kadar)
Yardımcısı
Chucks
Kesiciler
Tabaklar
Musluk tutucular
*Gösterilen veriler ile gerçek değerler arasında farklılıklar olabilir, bu durum satış temsilcisi tarafından teyit edilmelidir.
