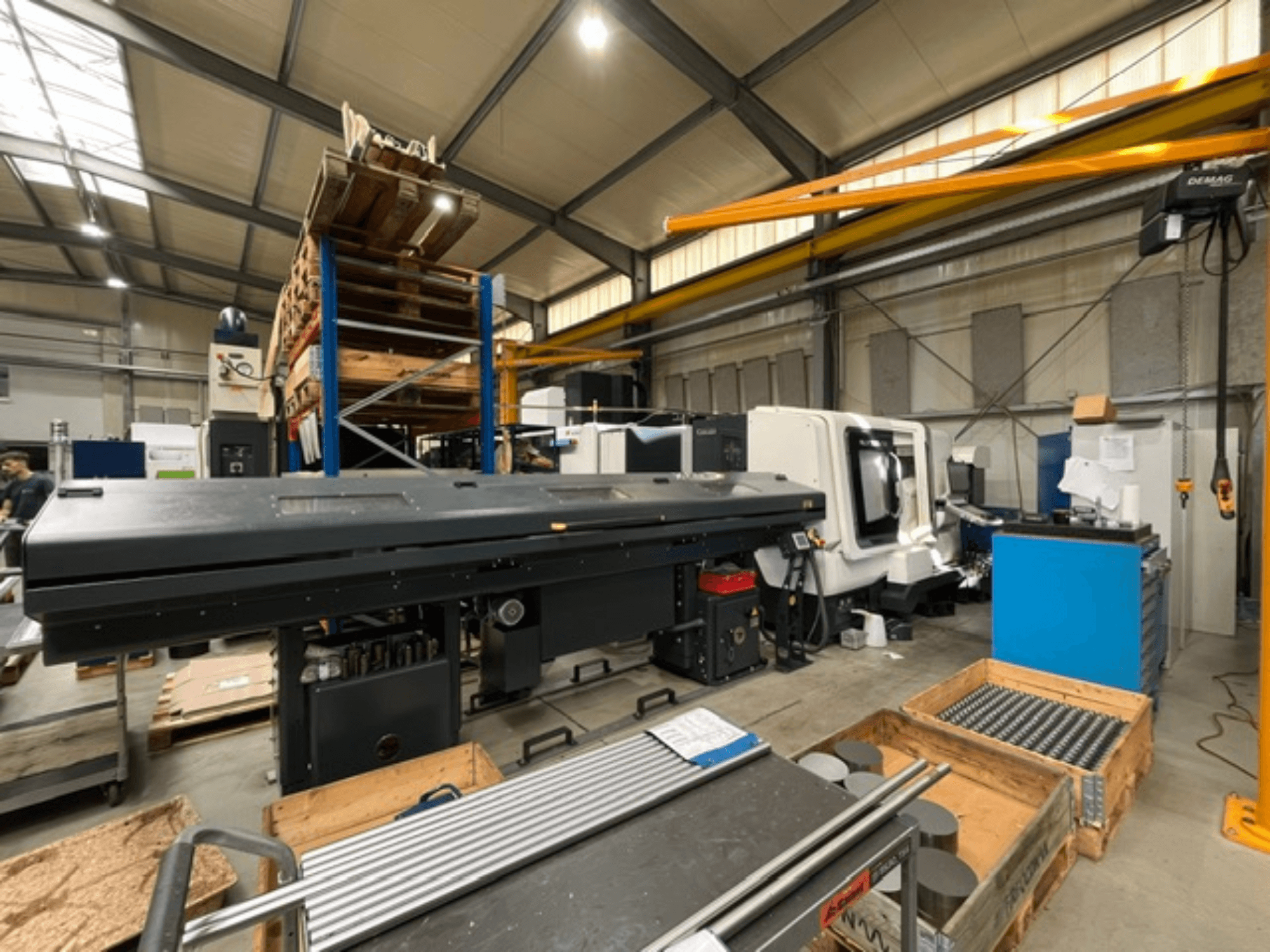

DMG MORI - MORI NLX 2500/700 SYDE-TUR-DMG-2023-00004

- Kontrol Ünitesi: 21,5 inçlik Çoklu Dokunmatik ERGOline Touch ekranlı, CELOS (MAPPS V) özellikli MITSUBISHI M730UM

- Torna Uzunluğu: 700 mm

- Ana Mil (Mil 1): 18,5/18,5/15 kW (25% ED/50% ED/sürekli), 4.000 dev/dak, JIS A2-8 mil ucu, Ø91 mm mil deliği

- Ana Mil Mandreni: İçi boş sıkıştırma silindirli (Ø80 mm çubuk geçişi) 10 inçlik hidrolik 3 çeneli mandren (Kitagawa BR10A821, Ø254 mm)

- Karşı Mil (Mil 2): 11/7,5 kW (%25 ED/sürekli), 6.000 dev/dak, JIS A2-5 mil ucu, Ø43 mm mil deliği

- Karşı Mil Mandreni: Tam sıkıştırma silindirli 6" Hidrolik 3 çeneli mandren (Kitagawa BR06A521E, Ø170 mm)

- Taret: 10.000 rpm tahrikli takımlara sahip 12 istasyonlu BMT60 taret (5,5/5,5/3,7 kW güç, 40/30/14 Nm tork)

- Y Ekseni Hareket Mesafesi: ±50 mm (Hızlı hareket 10 m/dk)

- X Ekseni Doğrudan Ölçüm Sistemi: Manyetik lineer ölçek sistemi (0,01 µm çözünürlük)

- Takım Ayarlayıcı: İş mili 1 için manuel salınımlı tip takım ön ayarlayıcı ve iş mili 2 için çıkarılabilir takım ön ayarlayıcı

- Otomasyon ve Parça Taşıma: Ana/karşı iş mili için entegre parça tutucu (maks. Ø80 mm x 200 mm, maks. 3 kg), iş parçası boşaltma konveyör bandı, pnömatik iş parçası çıkarıcı (2. İş Mili)

- Çubuk Besleyici ve Arayüz: Top Automazioni X-Files 380M 3 m çubuk besleyici (maks. 80 mm çubuk çapı) ile çubuk besleyici arayüzü (çoklu marka)

- Soğutma Sıvısı ve Filtreleme Sistemi: Mafsallı kayışlı talaş konveyörü (sağ taraftan boşaltma), 0,8 MPa yüksek basınçlı soğutma sıvısı pompası, 15 bar yüksek basınçlı pompa ve çift kartuşlu filtreye sahip INTERLIT pompa ünitesi, soğutma sıvısı tabancası

- Yardımcı Ekipmanlar ve Arayüzler: Yağ buharı toplayıcı arayüzü (Ø150 mm bağlantı noktası), 3 fazlı ototransformatör (45 kVA, 400V/200V, 50 Hz), mandren çalıştırma için çift ayak pedalı

- Makine Çalışma Saatleri (HMI göstergesinden):

- Makine Çalışma Süresi: 8.120 saat

- Program Çalışma Süresi Kafa 1: 3.751 saat

- Kafa 1'in Toplam Kesme Süresi: 1.904 saat
