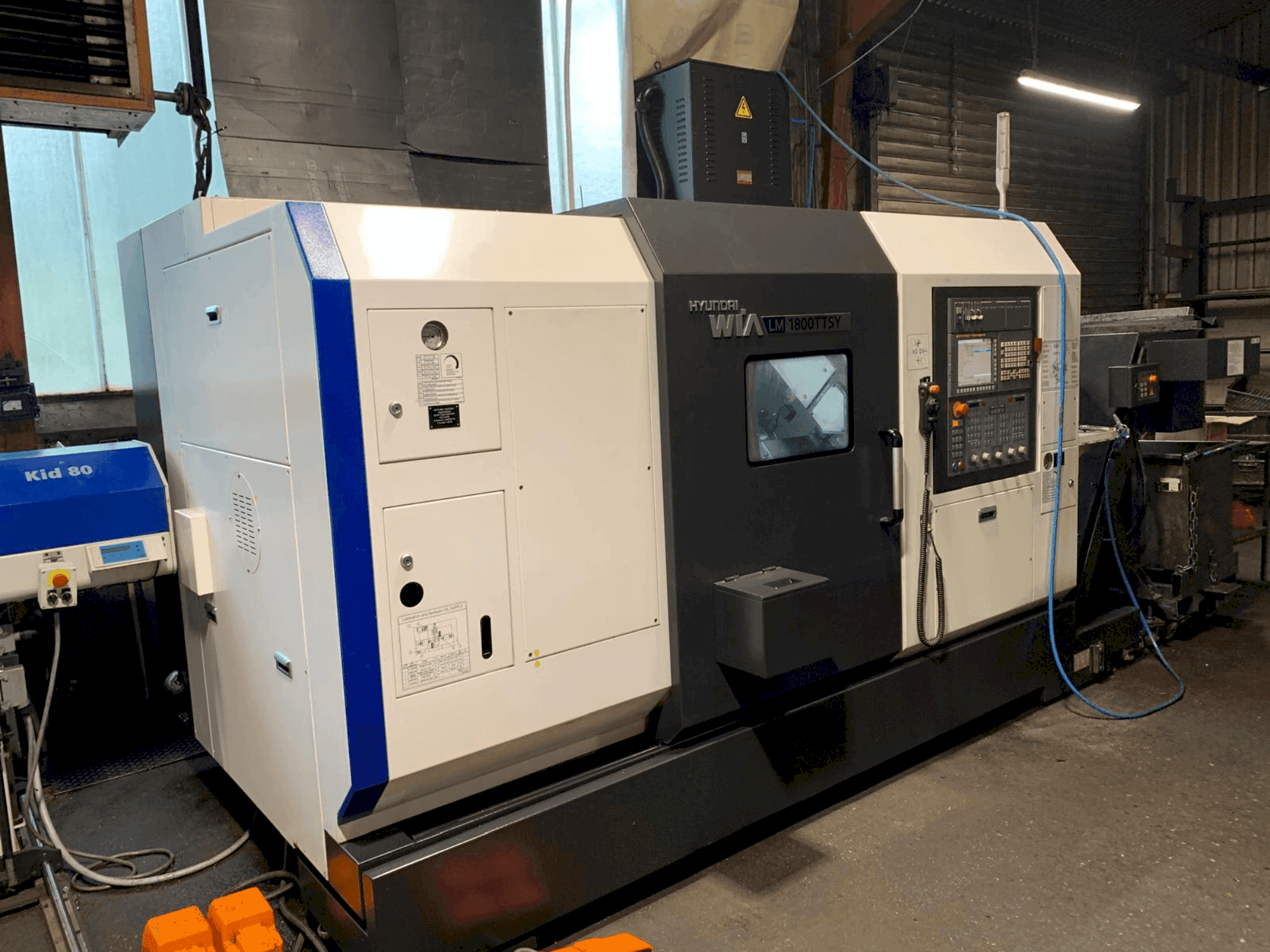

Hyundai Wia - LM 1800TTSYDE-TUR-HYU-2021-00001

Ek donanım

• USB arabirimi
• Üç renkli sinyal lambası
• 1 set yumuşak çene
• Yan taraftan boşaltmalı CHIP CONVEYOR HS
• Kablo dahil transformatör
• Manuel basınçlı hava tabancası
• Çubuk besleyici arayüzü // Çubuk yükleyici arayüzü
• Ana iş mili parça tutucu
• Parça boşaltıcı: Karşı iş mili için parça boşaltma sistemi, parça konveyör bandı dahil
• İş parçası çıkarıcı / İş parçası drm: 230 mm / İş parçası X: 673 mm

Makinenin Avantajları

Teknik Makine Avantajları

• Doğrusal (z) ve düz kılavuzlu (x/y) 45 derece
• Tornalama Çapı: 230 mm // tornalama uzunluğu: 673 mm
• Her iki iş milinde de mandren boyutu: 8 inç (~210 mm)
• Taret c ekseni, 0,001° // taret y ekseni, ±50 mm - üst taret
• Tahrikli takımlar: 5000 rpm, 5,5 kW
• 1 x eksenel tahrikli takım // 1 x radyal tahrikli takım
• Otomatik takım probu
• 270 litrelik soğutma sıvısı tankı // standart soğutma sıvısı nozulu
• Dahili soğutma 30 bar
• 30 bar soğutma sıvısı pompası (60 Hz)

Ek Bilgiler

Önemli ölçüde azaltılmış parazit konturu İş parçasına daha iyi erişim İş parçası dayanağına karşı eksenel çekme yoluyla iş parçası sabitlemesi Mandren Tipi: SPANNTOP mini Mandren Modeli: Axzug Mandren Boyutu: 65 Kısa Konik Standart: DIN ISO 702-1 Kısa Konik Boyutu: Boyut 6 Sıkıştırma Aygıtı Uzunluğu: 155,00 mm Ön Çap: 111,00 mm Maksimum Dış Çap: 165,00 mm Sıkıştırma Konumu: 65,00 mm Sıkıştırma Aygıtı Dişi: M102x1,5 Temel Durdurma Tasarımı: Sıkıştırmalı Çalıştırma Türü: Motorlu Ek Mandren Seçenekleri: Evet Ön Durdurma Montajı: Evet Denge Kalitesi: 4,0 Çizime Göre Çekme Borusu Adaptörü Sıkıştırma Aygıtı [ZCHN] için: A054288.0009C Bağlantı [Sıkıştırma Cihazı]: İç Diş Sıkıştırma Cihazı Diş Tanımı: M102x1,5 Sıkıştırma Cihazı Diş Uzunluğu: 17,00 mm Sıkıştırma Cihazı Diş Konumu: 65,00 mm Maksimum Çalıştırma Kuvveti: 65,00 kN Makine Üreticisi: Hyundai WIA Makine Tanımı: LM1800TTSY-HSP Bağlantı [Çekme Borusu]: Dış Dişli Dişli Tanımı: M74x1,5 Diş Uzunluğu: 40,00 mm Çekme Borusunun Ön Konumu: 57,50 mm Sıkıştırma Silindirinin Strok Uzunluğu: 17,50 mm Mil Delik Çapı: 76,00 mm Çekme Borusunun İç Çapı: 66,00 mm SPANNTOP mini Axfix 65 KK6 Mandren Tipi: SPANNTOP mini Mandren Modeli: Axfix Mandren Boyutu: 65 Kısa Konik Standart: DIN ISO 702-1 Kısa Konik Boyut: Boyut 6 Mandren Tipi: SPANNTOP mini Mandren Modeli: Axfix Mandren Boyutu: 65 Kısa Konik Standardı: DIN ISO 702-1 Kısa Konik Boyut: Boyut 6 Sıkıştırma Aygıtının Uzunluğu: 138,00 mm Ön Çap: 119,00 mm Maksimum Dış Çap: 167,00 mm Sıkıştırma Konumu: 50,00 mm Sıkıştırma Aygıtı Dişi: M94x1,5 Temel Durdurma Tasarımı: Sıkıştırmalı Çalıştırma Tipi: Motorlu Ek Mandren Seçenekleri: Evet Ön Durdurma Montajı: Evet Denge Kalitesi: 4,0 Çizime Göre Çekme Borusu Adaptörü Sıkıştırma Aygıtı [ZCHN] için: A071618.0004C Bağlantı [Sıkıştırma Cihazı]: İç Diş Sıkıştırma Cihazı Diş Tanımı: M94x1,5 Sıkıştırma Cihazı Diş Uzunluğu: 17,00 mm Sıkıştırma Cihazı Diş Konumu: 50,00 mm Maksimum Çalıştırma Kuvveti: 45,00 kN Makine Üreticisi: Hyundai WIA Makine Tanımı: LM1800TTSY-GSP Çekme Borusunun Bağlantısı: Dış Dişli Dişli Tanımı: M74x1,5 Diş Uzunluğu: 40,00 mm Çekme Borusunun Ön Konumu: 57,50 mm Sıkıştırma Silindirinin Strok Uzunluğu: 17,50 mm Mil Delik Çapı: 76,00 mm Çekme Borusunun İç Çapı: 66,00 mm
