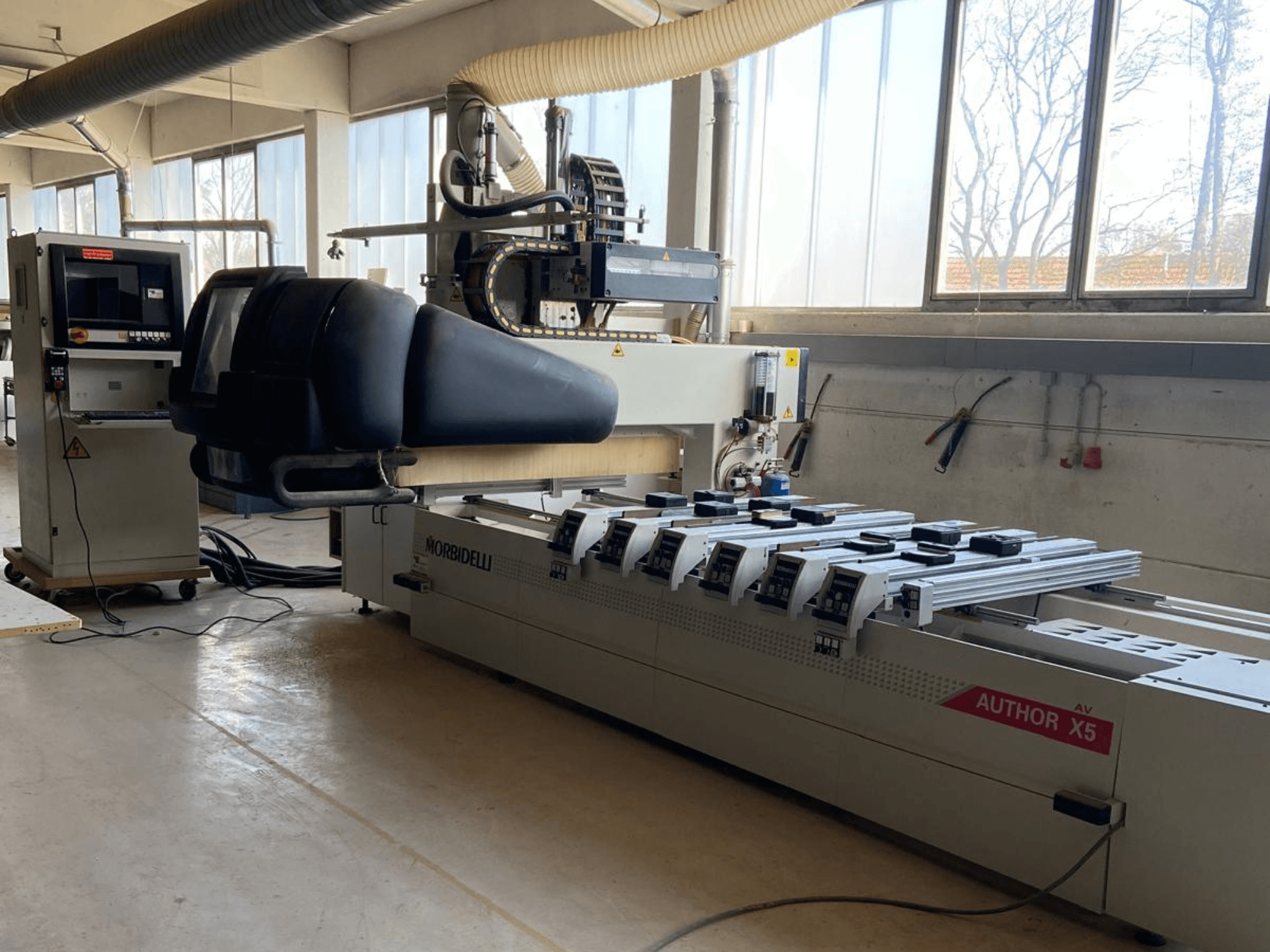

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Gerilim: 400 V

• Frekans: 50 Hz

• Akım: 48 A

• Güç kaynağı: 400 V, 50/60 Hz

• Güç tüketimi: 28 kVA

• Çalışma alanı: X 3050 mm, Y 1348 mm, Z 400 mm

• Hızlı hızlar: X 50 m/dak, Y 45 m/dak, Z 22 m/dak

• Tahrik sistemi: X/Y/Z eksenlerinde vidalı mil

• Sarkaç işleme: evet

• İş mili: 5 eksenli Morbidelli freze iş mili

• C ekseni dönüşü: 640 derece

• B ekseni dönüşü: +/- 100 derece

• İnvertör gücü: 18 kW

• Takım tutucu: HSK 63F

• Tabla ile iş mili arasındaki minimum mesafe: 40 mm

• Takım değiştirici: X ekseninde arka takım odası

• Takım değiştirici pozisyonları: 12

• Maksimum takım çapı: 240 mm

• Maksimum takım uzunluğu: 220 mm

• Maksimum alet ağırlığı: 8 kg

• Çalışma masası: vakumlu sıkıştırma sistemi

• Vakum basıncı: 3000 Pascal

• Kontrol sistemi: NUM 1040

• İşletim sistemi: Windows XP Professional

• İşlemci: 32 bit Pentium

• RAM: minimum 256 MB

• Sabit disk: minimum 2 GB

• Ekran: 17 inç

• Arayüz: RS232

• Hava basıncı: 6 ila 8 bar

• Hava tüketimi: 250 NL/dak

• Toz emme bağlantısı: 250 mm

• Hava hızı çıkarma: 30 m/s

• Makine boyutları: yaklaşık 5300 x 2200 x 2500 mm

• Gerekli alan: yaklaşık 6300 x 4000 x 3000 mm

• Güvenlik ekipmanları: CE uyumlu koruma sistemi

• Merkezi yağlama: otomatik

• Delme kafası: 12 + 6 iş mili

• Dikey iğler (Y yönü): 5

• Dikey iğler (X yönü): 8

• Yatay iğler (X yönü): 4

• Yatay iğler (Y yönü): 2

• Dikey iş mili adımı: 32 mm

• Yatay iş mili adımı: 64 mm

• Delme hızı: 4000 rpm

• Sondaj ünitesi gücü: 2,2 kW

• Delme aleti tutucusu: M10

• Pnömatik strok: 60 mm

Ek ekipman

• Talaş konveyörü (dahil)

• Vakum pompası 250 m3/h
