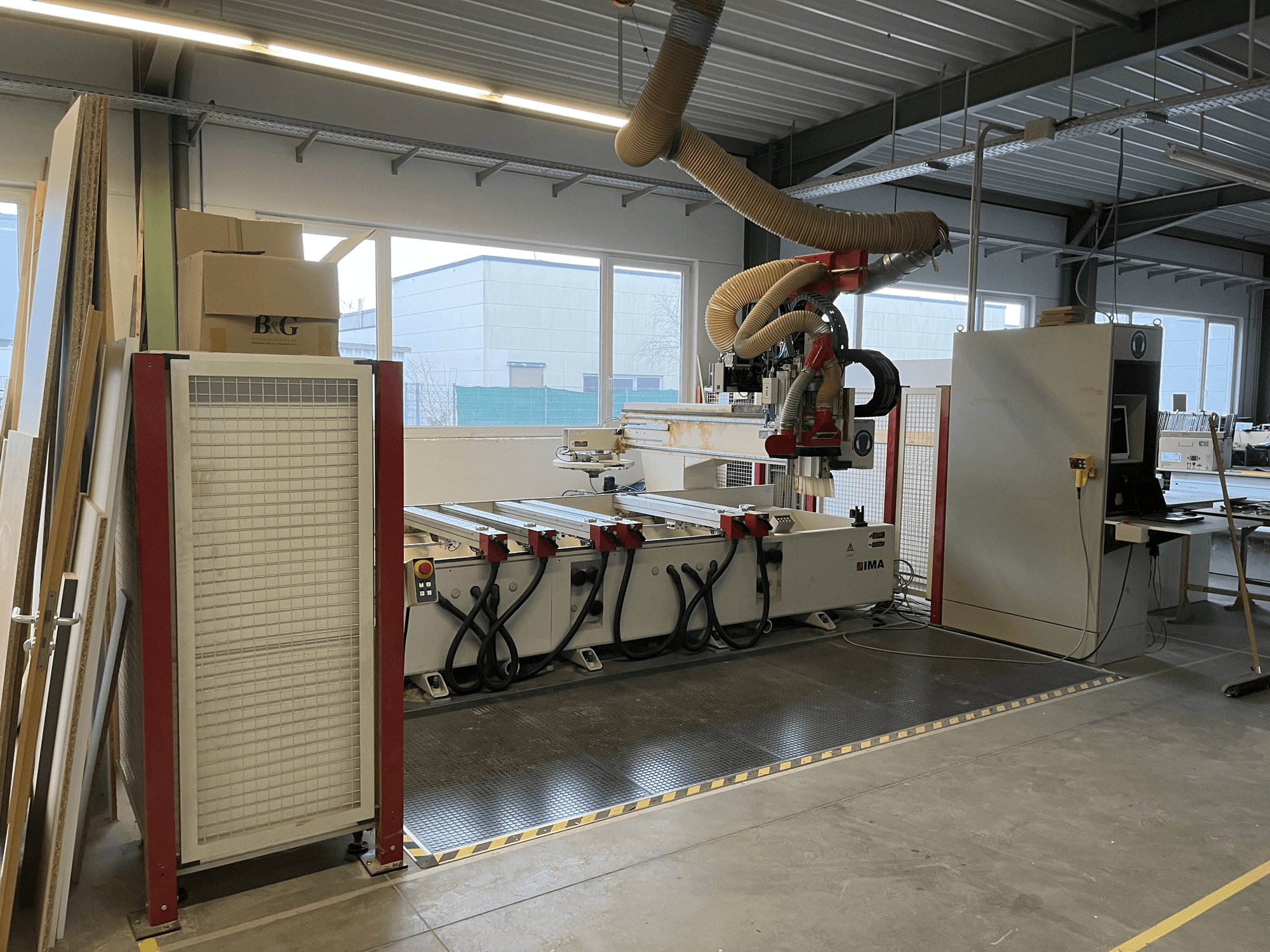

IMA - BIMA 410DE-CNC-IMA-2000-00001

• X eksenli çalışma alanı: 3000 mm

• Y çalışma alanı: 1200 mm

• Maks. sıkıştırma yüksekliği Z1: 100 mm

• Maks. iş parçası kalınlığı Z2: ekipmana/uygulamaya bağlı olarak

• Masa yüksekliği: yaklaşık 1000 mm

• Sarkaç hareketi X: 2 × 1400 mm

• Merkezden boşluk X: 200 mm

• Alternatif sarkaç hareketi X: 2 × 900 mm

• Alternatif X ekseninde merkez boşluk: 1200 mm

• Makine ağırlığı: yaklaşık 6000 kg

• Kılavuz sistemi: yaklaşık 62 HRC sertlikte hassas lineer kılavuzlar

• Merkezi yağlama: tüm ana eksenler ve bilyalı vidalar için otomatik

• Tahrik sistemi: enkoderli AC servo motorlar

• X/Y tahriki: kremayer ve pinyon

• Z tahriki: bilyalı vidalı

• İlerleme hızı: 40 m/dk

• X/Y hızlı hareket: 80 m/dk

• Z ekseninde hızlı hareket: 25 m/dk

• İvme: 3 m/s²

• Ana mil emme bağlantısı: 300 mm

• Delme milleri için emme bağlantısı: 120 mm

• Hava hızı: yaklaşık 28 m/s

• Hava hacmi: yaklaşık 7080 m³/saat

• Vakum pompası kapasitesi: 100 m³/h

• Basınçlı hava bağlantısı: 1/2"

• Hava basıncı: 6 bar

• Kontrol gerilimi: 24 V DC

• Bağlı yük: yaklaşık 24 kVA

• Güç kaynağı: 3/N/PE 400/230 V 50 Hz

• Frekans dönüştürücü: 0–480 Hz

• Ortam sıcaklığı: +15 ila +35 °C

• Kontrol sistemi: IMATRONIC NT 231

• Enterpolasyon: tüm eksenlerde doğrusal, 2,5D dairesel

• Çözünürlük: 0,001 mm

• İş mili: HSK F63

• Takım sıkıştırma kuvveti: 11000 N

• Maks. takım ağırlığı: 6 kg

• Hız aralığı: 1500–18.000 rpm

• Mil gücü: 7,5 kW

• Soğutma: su soğutmalı

• CNC ekseni: 360° dönebilen

• Takım magazini tipi: plaka değiştirici

• Takım konumları: 18

• Maks. takım uzunluğu: 150 mm

• Maks. takım çapı: 100 mm (boş komşu pozisyonlarla 150 mm)

• Maks. yük: 60 kg

• Testere ünitesi motoru: 1,5 kW

• Testere hızı: 5600 rpm

• Testere bıçağı çapı: maks. 150 mm

• Delme ünitesi: 14 iş mili

• Mil stroku: 70 mm

• Tahrik: 2,2 kW

• Hız: 3150 dev/dak

• Maks. matkap çapı: 20 mm

• Adaptör kafası milleri: 4

• Maksimum hız: 6000 rpm

• Maks. delme çapı: 12 mm

Masa donanımı:

• 6 adet ayarlanabilir destek kolu

• 12 adet 114 × 159 × 100 mm vakum pedi

• 6 adet vantuz 125 × 75 × 100 mm

• Vakum sistemi: 2 devreli sıkıştırma sistemi

• Elektrik dolabı boyutları: 2000 × 1800 × 600 mm

ARIZA:

• Ana mil, değiştirilebilir matkap kafasını artık serbest bırakmıyor
