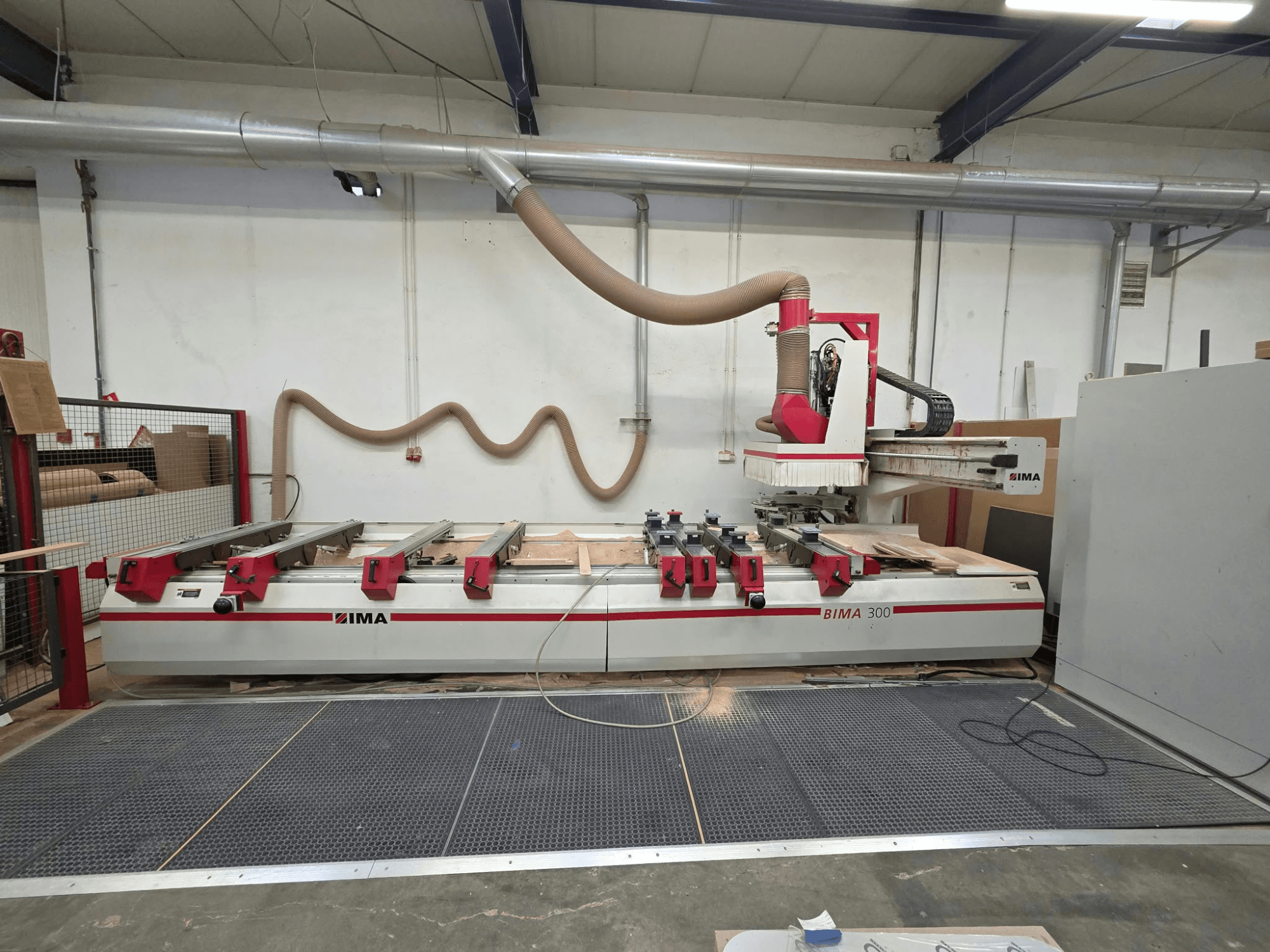

IMA - BIMA 300PL-CNC-IMA-2005-00002

Çalışma alanı

• X ekseni işleme aralığı: 4300 mm (kılavuza göre 4600 mm; teyit edilecek)

• Ana iş mili ve Ø20 mm takım ile Y ekseni işleme aralığı: 1400 mm

• Delme ünitesi ile Y ekseni işleme aralığı (tüm dikey miller): 1100 mm

• Vakum ventuzi yüzeyinin üzerindeki maksimum iş parçası yüksekliği: 125 mm

• Maksimum iş parçası kalınlığı: Ekipmana ve uygulamaya bağlı olarak

• Çalışma yüksekliği: yaklaşık 950 mm

• Sarkaçlı işleme olmadan iki bölgeli çalışma alanı: 2 × 2050 mm; merkezi boşluk: 200 mm

• Sarkaçlı işleme ile iki bölgeli çalışma alanı: 2 × 1750 mm; merkezi açıklık: 800 mm

Ana mil

• Takım arayüzü: HSK-F63

• Konik çap: 38 mm

• Otomatik takım sıkıştırma (sıkıştırma kuvveti: 11.000 N; gevşetme kuvveti: 20.400 N)

• Maksimum takım ağırlığı: 6 kg

• Dönme yönü: Programlanabilir CW/CCW

• Tahrik: Frekans invertörlü üç fazlı motor

• Yağlama: Fabrikada yağlanmış

• Soğutma: Havayla soğutmalı

• Tork desteği ve pnömatik bağlantıya sahip, 360°'ye kadar agrega konumlandırma için entegre CNC kontrollü döner eksen

Eksen hızları

• X/Y hızlı hareket: 60 m/dk

• Z ekseninde hızlı hareket: 30 m/dk

Vakum, emme ve basınçlı hava

• Gerekli basınçlı hava basıncı: 7 bar

• Emme bağlantı çapı: 250 mm

• Gerekli emme hava hızı: 28 m/s

• Gerekli emme hava akışı: 4.950 m³/saat

• Vakum pompası kapasitesi: 90 m³/h

Ek ekipman

• 90° açılı delme ünitesi

• 3 adet HSK takım tutucu
