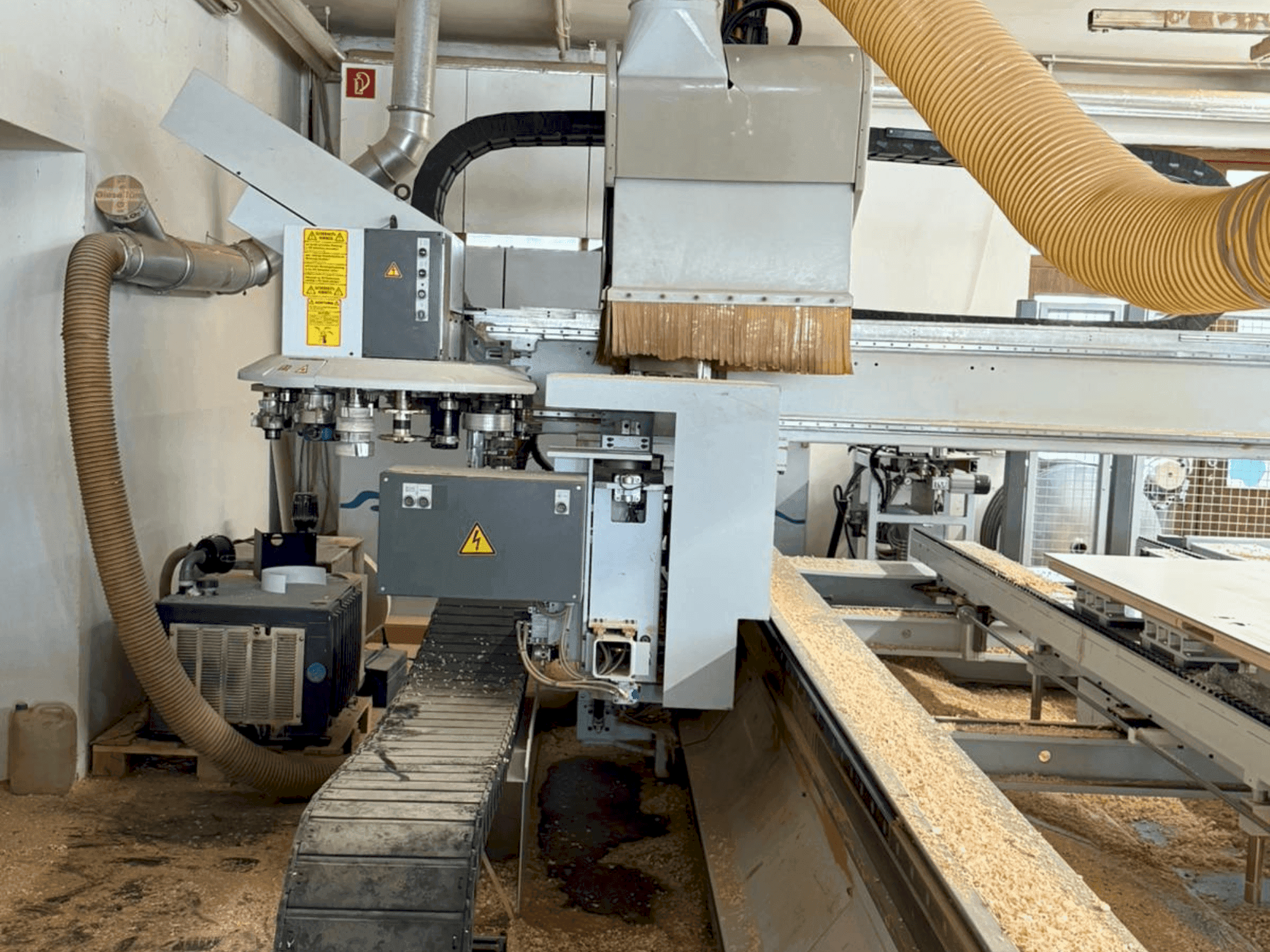

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Kontrol/Yazılım: Homatic CNC kontrolü; WOODWOP CNC programlama sistemi; Postprocessor

• İş parçası kapasitesi:

  • Uzunluk 800-3000 mm; Genişlik 350-1400 mm; Kalınlık maks. 70 mm kenar / 80 mm frezeleme ile

  • Friz genişliği min. 120 mm; Ağırlık maks. 150 kg

• Masa/Kelepçe:

  • Sürekli tablo (D-tablo)

  • Boyuna konsol 1 sabit; Boyuna konsol 2 manuel Y-genişlik ayarı

  • 8 vakum kelepçesi 125 x 50 x 100 mm

  • Çalışma yüksekliği iş parçasının alt kenarı 950 mm

  • Pnömatik uzatma konsolu ile ünite taşıyıcı üzerinde vakum kelepçelerini hareket ettirmek için ünite (uzunlamasına konsol başına maks. 4 kelepçe)

• Genişlik ayarı (uzunlamasına konsol/D-masa): Servo sürücü, uzunlamasına konsol başına

• Üst katman çıkıntısı için durdurma cıvatası: Kaldırma/döndürme cihazı, maks. 20 mm üst katman, strok 110 mm, ayrı ayrı seçilebilir, son konum izlenir (manuel kapı yerleştirme için)

• Ana iş mili:

  • Hız 1500-18000 rpm (VFD 15 kW), 12000 rpm'den itibaren tam nominal güç

  • Takım çapı maks. 180 mm (frezeleme) / 200 mm (taşlama); Tüm takımlar/üniteler için oda emişi

• Agrega arayüzü/C ekseni:

  • Pnömatik ve döner tahrik arayüzü

  • Tork tahrikli ve 3 nokta destekli C ekseni

• Takım değiştirici:

  • HSK F63 için 18 konumlu disk değiştirici; takım ağırlığı 6 kg; takım uzunluğu maks. 200 mm

  • Konfigürasyonlar: 18 x Ø maks. 130 mm; veya 9 x Ø maks. 180 mm + 9 x Ø maks. 70 mm; taşlama takımları Ø maks. 200 mm

  • Gezici pikap için yükseltilebilir değiştirici (sol taraf)

• Üniteler/agregalar (belirtilmediği sürece takım değiştirici için):

  • Delme/frezeleme ünitesi, 4 iş mili: Ø16 mm şafta kadar ER25, çıkıntı maks. 50 mm, hız maks. 13500 rpm, C ekseni üzerinden sınırsız dönüş

  • Kilitli kasa frezeleme ünitesi, 2 iş mili D=16/20: ters dönüşlü, 12000 dev/dak, entegre üfleme, C ekseni üzerinden sınırsız dönüş

  • Döner testere/matkap ünitesi: manuel 0-90°, flanş Ø30 mm, TK Ø52 mm, çapraz kesim testeresi için hazırlanmıştır Ø maks. 180 mm, Weldon D=10 mm matkap mandreni, hız maks. 9000 rpm, C ekseni döner

  • Talaş kılavuzlu freze tutucu D=30: mandrel uzunluğu 45/80 mm, C ekseni üzerinden kontrol edilen talaş kılavuz plakası, değiştirici alanı Ø 140 mm

  • Gömme frezeleme ünitesi: eşzamanlı üst/alt, kenar yarıçapı maks. R12 mm, min. 90°'de dış yarıçap ~R5 mm / iç yarıçap ~R30 mm, üst/alt/yan tarama, sınırsız C ekseni dönüşü, hız maks. 12000 rpm, iş parçası kalınlığı maks. 50 mm, min. çıkıntı ~35 mm, dar sentil pabuçları ile

  • WPL bıçak kafası: salgı açısı 5°, Ø 70 mm

• Yapıştırma/kenar bantlama ekipmanı:

  • Yapıştırma üniteleri için tahrik mili/V: bomun sağ tarafına monte edilmiştir; Y geri tepme önleyici ve Z uzatma stroklu çapraz kızak; C eksenli ve elektrik/elektronik arayüzlü geri tepme önleyici mil; özel Z ekseni

  • Yapıştırma ünitesi 4 kenar, 90 mm (ana mil için): doğrudan tutkal uygulamalı düz kenarlar; 1 ön baskı silindiri + 1 pnömatik son baskı silindiri (programlanabilir); iç yarıçap min. 90°'de R40; kenar yüksekliği maks. 90 mm; kaplama kalınlığı 0,4-1 mm; sıcak eriyik reaktivasyonu ile ana mil üzerinde katlama basınç bölgesi

  • Kenar tutma cihazı, manuel ayar

• Magazin/pikap:

  • Değiştirilebilir özel ünite (örn. motor tahrikli döner işleme mili) için X-desteği üzerinde toplama alanı

• Bağlanabilirlik: Ethernet ağ bağlantısı

Ek ekipman

• Talaş konveyör bandı: Uzunlamasına traverslerin altındaki talaş bandı aracılığıyla entegre talaş/hurda bertarafı

• Vakum pompası: 100/140 m³/saat

• Otomatik, 3 kademeli silindirli harici ön doğrama istasyonu:

  • Operatör tarafında silindir döner tabla; silindir Ø 800 mm

  • Kenar uzunluğu min. 350 mm; kenar yüksekliği maks. 90 mm

  • Besleme durdurma ile 2400 mm'de artık kenar uzunluğu izleme
