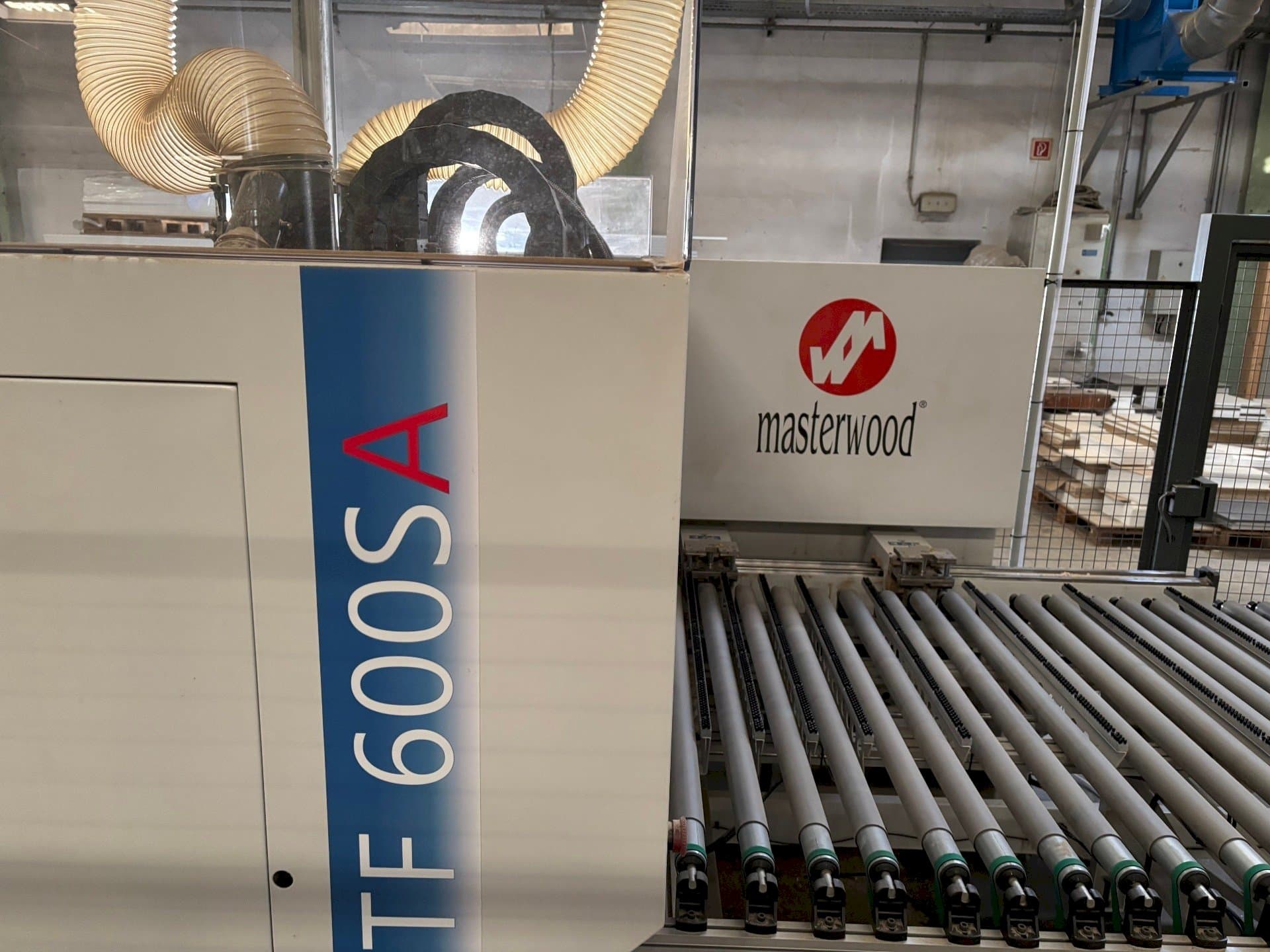

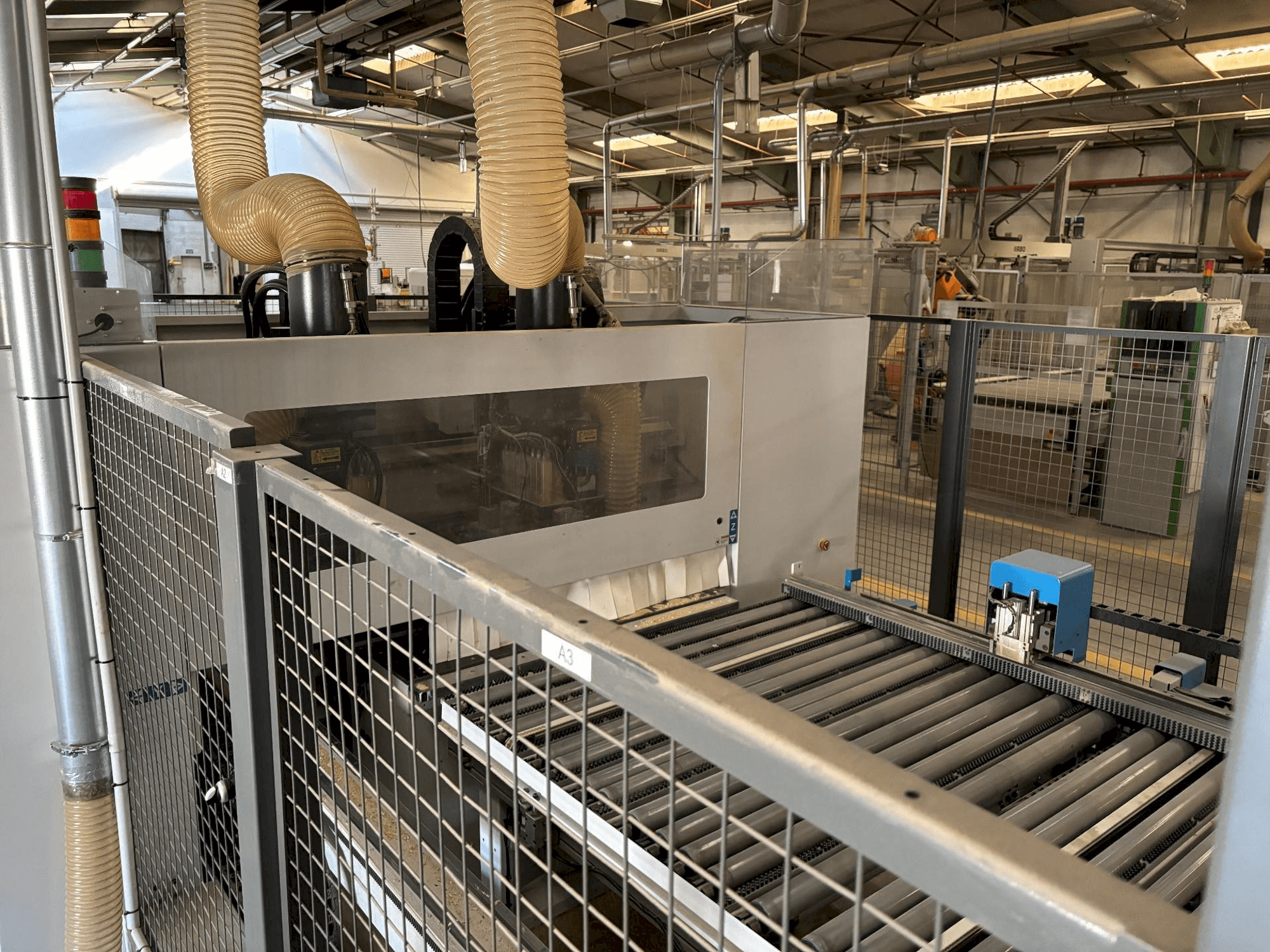

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

ikinci el işleme merkezi marka: Masterwood Model: MasterDrill TF 600 SA Üretim yılı: 2020 TF 600 SA işleme merkezi ile farklı boyutlardaki paneller, kesintiye uğramadan 6 tarafın tamamından arka arkaya işlenebilir. İş parçaları, iki bağımsız tutucu vasıtasıyla X ekseni boyunca taşınır. Tutucular NC kontrollüdür ve iş parçalarının hizalanması için referans durdurucu görevi de görür. Ayrıca, iş parçası kalınlığını otomatik olarak ölçen bir cihazla donatılmıştır. Tutucuların maksimum ilerleme hızı: 130 m/dk. Minimum ve maksimum iş parçası boyutları: - İş parçası kalınlığı: 8~ 60 mm - İş parçası uzunluğu: 400 ~ 2500 mm - İş parçası genişliği: 400 ~ 950 mm Delme kafaları: - Delme kafaları, tek parça alüminyum alaşım dökümünden imal edilmiştir. İki delme kafası iş parçasını yukarıdan, biri ise alttan işler. Bu delme kafası düzeni, TF 600 SA'yı yüksek delme dinamiğine sahip çok yönlü bir makine haline getirir. Üst delme kafaları: - X yönünde dikey matkaplar: 7+7 - Y yönünde dikey matkaplar: 5+5 - X yönünde yatay matkaplar: 2x2 + 2+2 - Y yönünde yatay matkaplar: 2+2 Alt delme kafası: - dikey matkaplar: 3x3 Oluk açma testeresi: - Durdurucuya yakın üst delme kafasına monte edilmiş bir oluk açma testeresi, X yönünde oluk açmaya olanak tanır (testere bıçağının maksimum çapı = 125 mm). Oluklar minimum 55 mm'den maksimum 850 mm'ye kadar kesilebilir. Frezeleme mili 2x3,5 kW: Teknik veriler: - Maksimum güç: 3,5 kW - Maksimum hız: 18.000 dev/dak - Sağa-sola dönüş - İnvertör ile çalıştırma - ER 25 takım tutucu - Hava soğutma Ünitelerin konumlandırma hassasiyeti +/- 1/10 mm'dir Otomatik iş parçası boşaltma: Sensör kontrollü motorlu konveyör bant. CNC ve yazılım: - Makine çalışma masası tamamen NC tarafından yönetilir ve panellerin tüm çalışma konumlarında kesintisiz sabitlenmesini garanti eder. İş parçası üzerinde mümkün olan en geniş destek yüzeyinde tüm hareketler gerçekleştirilir. Sıkıştırma cihazları, iş birimine bağlı olarak devreye alınır. Çalışma masası, iş parçası panelinin mükemmel hizalanmasını sağlayan NC kontrollü bir yan hizalayıcı ile donatılmıştır. Masterwork: - Masterwork, makine operatörünün hızlı ve kolay bir şekilde programlama yapmasını sağlar. Yazılım, DCF ve XML gibi en önemli veri formatlarını içe aktarabilir. Master Drill: Operasyonel faaliyetleri (bakım/ekipman) yönetmek için insan-makine arayüzü. Trepan: Operatör tarafından manuel ve ekipman işlemleri için kullanılan bir arayüz. Barkod okuyucu: - Besleme hattına iş parçalarını yüklemek için motorlu makaralı konveyör. - Masterwood TF 600 SA için Palette CAM başlatma yazılımı - Besleme hattında otomatik barkod tarayıcı Not: Teknik veriler ve açıklamalar, orijinal sipariş onayından alınmıştır. Veriler yalnızca bilgilendirme amaçlıdır ve bağlayıcı değildir.
