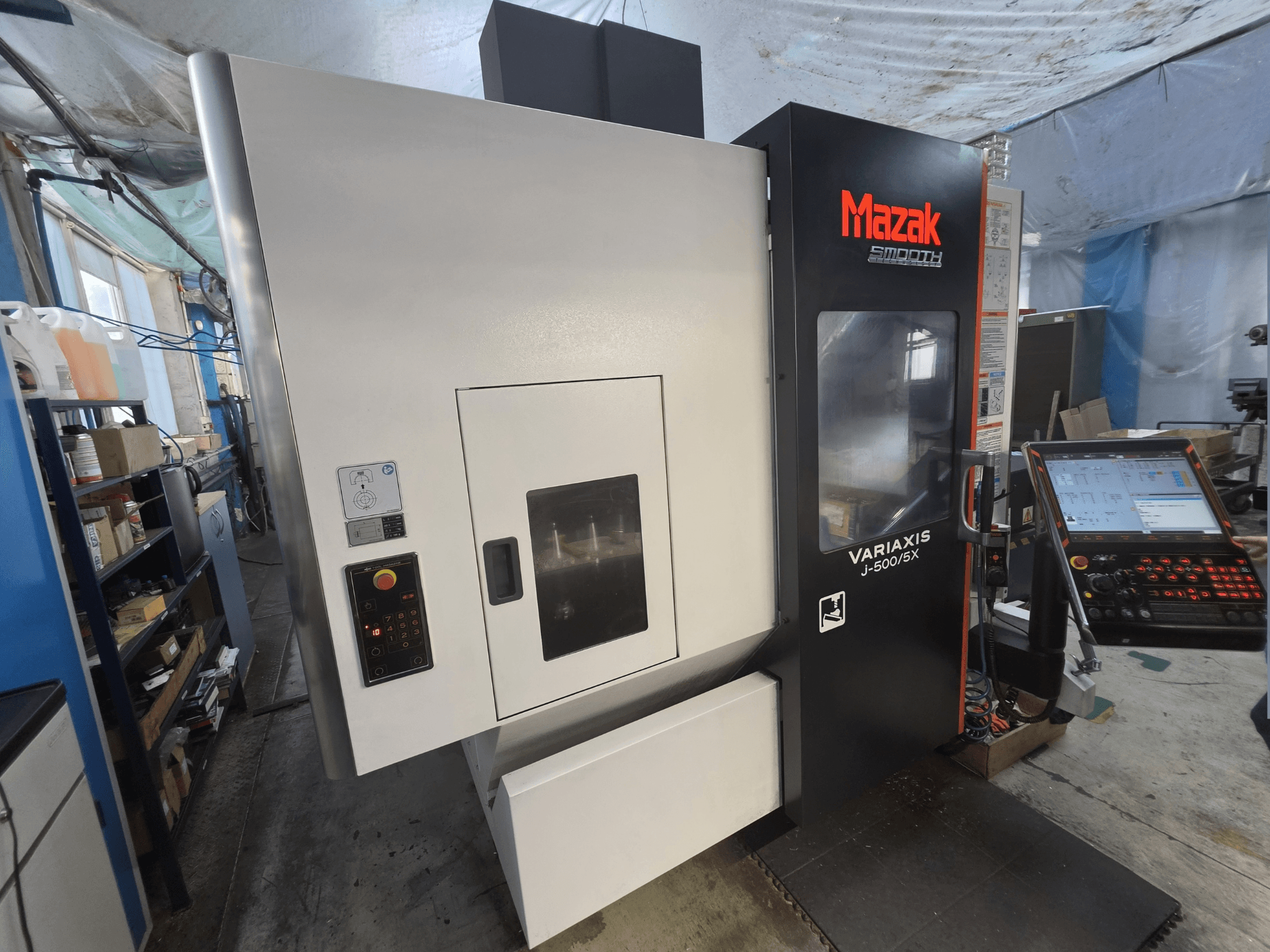

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• CNC kontrol sistemi: 19 inç renkli dokunmatik ekranlı MAZATROL SmoothX

Çalışma kapasitesi ve hareket aralıkları

• A ekseni eğimi: -120° ila +30°

• C ekseni dönüşü: ±360°

• A/C eksenli indeksleme artışı: 0,0001°

• Hızlı hareket X/Y/Z: 30.000 mm/dk

• Maks. kesme ilerlemesi X/Y/Z: 30.000 mm/dk

• A ekseni indeksleme süresi: 90° başına 0,6 s

• C ekseni indeksleme süresi: 90° başına 0,55 s / 180° başına 1,05 s

Masa ve boşluklar

• Eğilebilir/döner tabla (A/C eksenleri)

• Masa boyutu: 500 × 400 mm

• T-kanallı tabla (nihai konfigürasyona göre)

• İş mili ucu ile tabla yüzeyi arası mesafe (tabla yatay konumda): 50–560 mm

• İş mili ucu ile masa merkezi arası mesafe (masa dikey konumda): 40–550 mm

Mil

• 16 L soğutma yağı tanklı iş mili soğutucusu

• 1°'lik artışlarla programlanabilir iş mili yönlendirme

Takım magazini ve ATC

• Geri kazanım fonksiyonlu ATC; dijital magazin ekranı ve harici kumanda paneli

• Takım seçimi: otomatik en kısa yol seçimi ile sabit adresler

• Çekme pimi: Yamazaki ANSI

• Maks. takım uzunluğu: 300 mm

• Bitişik takımlarla maksimum takım çapı: 90 mm

• Bitişik yuvalar boşken maksimum takım çapı: 130 mm

• Talaştan talaşa süre: 6,20 s

Ölçüm ve problama

• Renishaw RMP600 radyo iş parçası probu

• MAZA-CHECK sistemi

• Otomatik takım uzunluğu ölçümü ve takım kırılma algılama

• G37 otomatik takım uzunluğu ölçümü

• Mutlak konumlandırma sistemi

Soğutma sıvısı ve talaş yönetimi

• Takım içinden geçen yüksek basınçlı soğutma sıvısı: yaklaşık 15 kgf/cm² (≈14,7 bar), yaklaşık 35 L/dk

• Soğutma sıvısı tankı: 300 L

• Soğutma sıvısı yıkama sistemi ve manuel yıkama tabancası

• X/Y/Z bilyalı vidalar için soğutma

• İş parçası hava püskürtme

Kontrol ve yazılım

• MAZATROL SmoothX CNC

• EIA/ISO programlama paketi

• Eşzamanlı 5 eksenli kontrol

• SmoothX için ek 5 eksenli işleme paketi

• 3D koordinat döndürme

• Düzgün senkron delme

• G00 Eğim Sabiti (hızlı optimizasyon)

• Düzgün yeniden başlatma

• Eğimli işleme düzlemi

• Ters Zamanlı İlerleme

• Genişletilmiş iş parçası ofsetleri: 300 çift

• Değişken makrolar: 600 değişken

• Yüksek hızlı işleme ve düzeltme

• Döner eksenler için geometrik telafi

• Arayüzler: USB, LAN, SD kart

Yapı, güvenlik ve diğer özellikler

• Elektronik el çarkı

• Üç renkli sinyal kulesi

• Otomatik makine açma/kapama ve ısınma

• Silindirik lineer kılavuzlar

• Üst kapaklı tam muhafaza; kilitli operatör kapısı

• Çalışma alanı aydınlatması

• Akıllı Güvenlik Kalkanı (ISS)

• CE işareti

Ek ekipman

• CROWTHER sağ tarafta menteşeli kayışlı talaş konveyörü (çelik işleme için)

• Emme hazırlıklı GX500 sis emme ünitesi

• Avrupa pazarı güç transformatörü

• Makine kurulum kiti

• Lehçe kullanım kılavuzları ve güvenlik etiketleri
