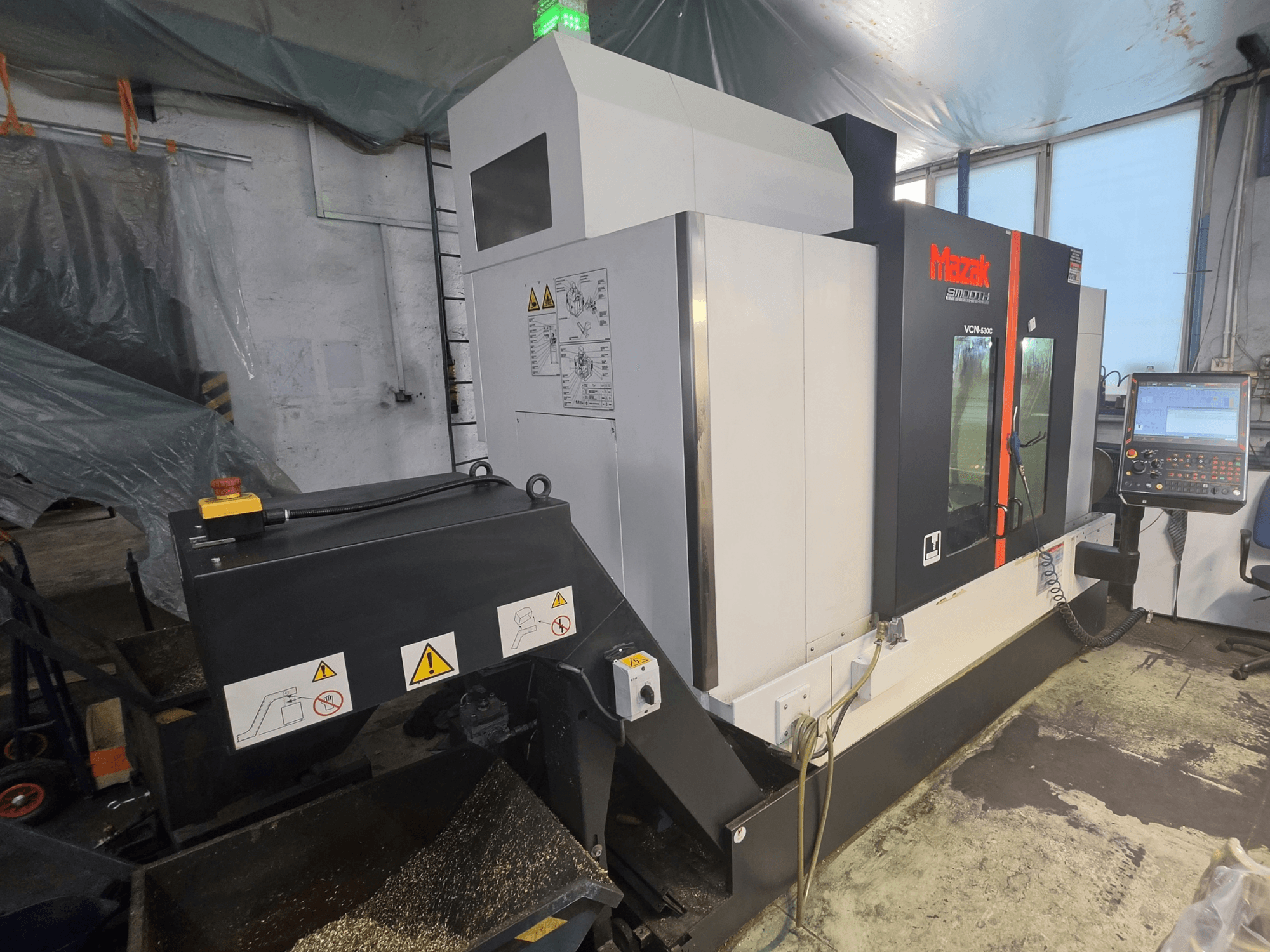

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Çalışma alanı ve hareket mesafeleri

• Masa-iş mili ucu mesafesi: 150–660 mm

• Kolon yüzeyi ile iş mili merkezi arası mesafe: 586 mm

Masa

• Boyutlar: 1.300 × 550 mm

• T-kanalları: 5 × 18 mm; aralık 100 mm

Mil

• Tahrik: Elektrikle seçilen iki kademeli

• İş mili yatağı deliği: 70 mm

• Hızlanma süresi: 2,0 s

• Motor gücü: 18,5 kW (5 dk) / 11 kW (%40 ED) / 7,5 kW (S1)

İlerleme hızları

• Hızlı hareket X/Y/Z: 42 m/dk

• Kesme ilerlemesi X/Y/Z: 1–42.000 mm/dk

Otomatik takım değiştirici

• Maks. takım çapı: 80 mm (bitişik takımlar) / 125 mm (bitişik yuvalar boş)

• Maks. takım uzunluğu: 350 mm (ölçü çizgisinden itibaren)

• Takım seçimi: MAZATROL rastgele bellek, en kısa yol

• Takımdan takıma geçiş süresi: 1,3 s

Soğutma sıvısı ve talaş yönetimi

• Mil içinden geçen yüksek basınçlı soğutma sıvısı: yaklaşık 15 kgf/cm² (~14,7 bar)

• Soğutma sıvısı tankı: 250 L

• Kapaklar için soğutma sıvısı yıkama

• Manuel yıkama tabancası

• İş parçası hava püskürtme

• Sis emme hazırlığı

Kontrol fonksiyonları ve prob hazırlığı

• Senkron delme

• Maksimum program boyutu: 8 MB

• G00 Eğim Sabiti (hızlı hareket optimizasyonu)

• Renishaw OMP60 iş parçası probu için hazırlık

Makine boyutları

• Zemin alanı: 2.880 × 3.102 mm

Ek ekipman

• Kitagawa NC döner tabla, MR250 serisi (Tip: MR250RAE13)

  • Üretim tarihi: Ekim 2020

  • Ağırlık: 85 kg

  • MR250 için mekanik montaj dahil

• CROWTHER sol taraflı menteşeli kayışlı talaş konveyörü

• Ek çalışma alanı aydınlatması

• Üç renkli LED sinyal kulesi

• Lehçe kullanım kılavuzları ve güvenlik etiketleri
