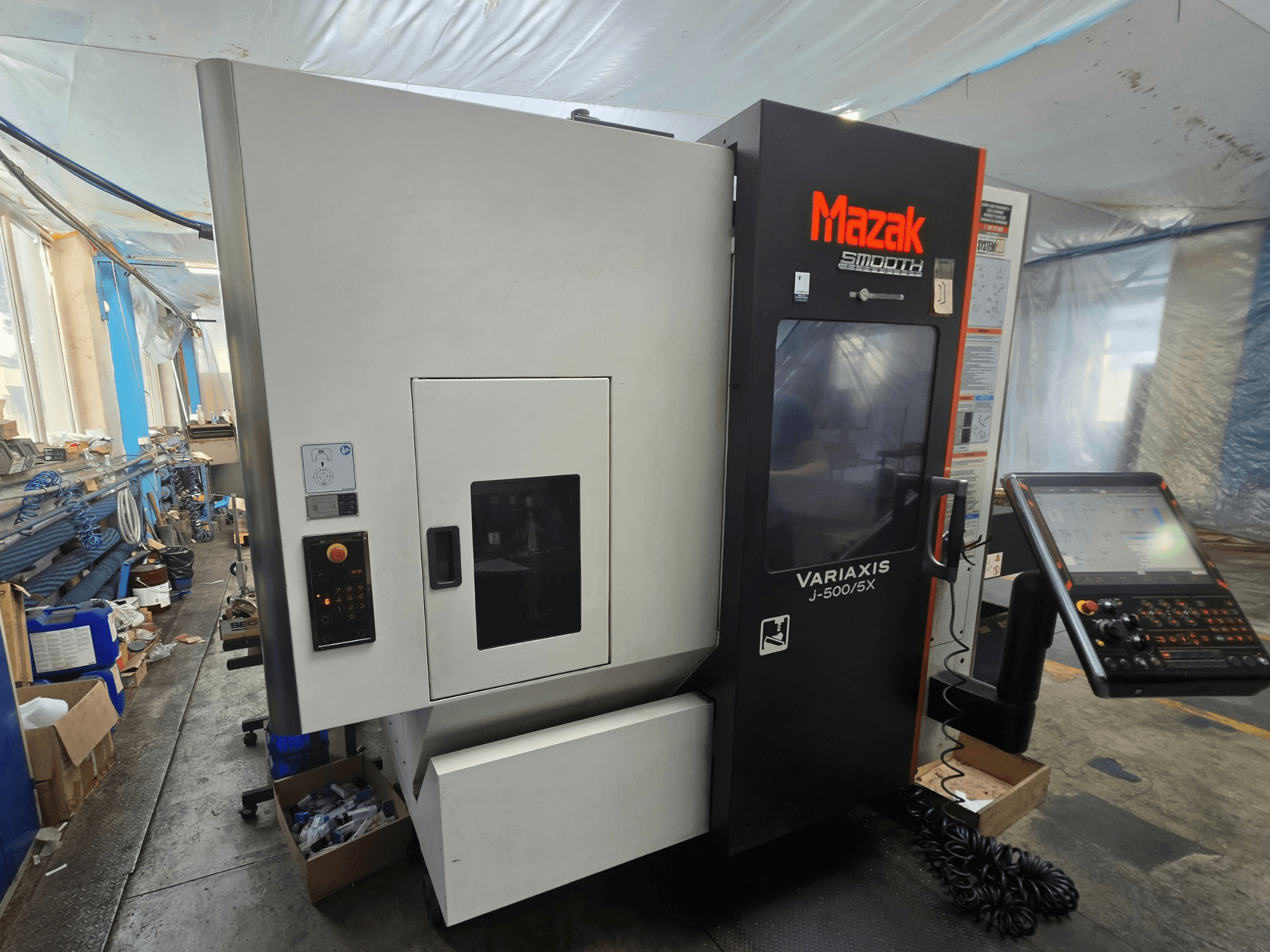

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Kesme süresi (“sadece kesme”): 14.396 saat 54 dakika

• Çalışma kapasitesi ve hareket mesafeleri

  • Maksimum iş parçası çapı: 500 mm; yükseklik: 350 mm

  • A ekseni eğimi: -120° ila +30°; C ekseni dönüşü: ±360°

  • A/C indeksleme artışı: 0,0001°

  • Hızlı hareket X/Y/Z: 30.000 mm/dk

  • Maks. kesme ilerlemesi X/Y/Z: 30.000 mm/dk

  • A ekseni indeksleme süresi: 90° başına 0,6 s

  • C ekseni indeksleme süresi: 90° başına 0,55 s / 180° başına 1,05 s

  • Kılavuz raylar: Makaralı doğrusal kılavuz raylar

• Masa ve boşluklar

  • A ve C eksenli eğilebilir/döner tabla

  • Masa boyutu: 500 × 400 mm

  • T-kanallı tabla (nihai konfigürasyonda belirtildiği gibi)

  • Milenin ucu ile tabla yüzeyi arası mesafe, tabla yatay konumda: 50–560 mm

  • İş mili ucu ile masa arası mesafe, masa dikey konumda: 40–550 mm

• Mil

  • İş mili soğutucusu; iş mili soğutma yağı tankı: 16 L

  • 1°'lik artışlarla programlanabilir iş mili yönlendirme

• Takım değiştirici ve magazin

  • Geri kazanım fonksiyonlu ATC; dijital magazin ekranı; harici magazin kontrol paneli

  • Takım seçimi: otomatik en kısa yol seçimi ile sabit magazin adresleri

  • Maks. takım uzunluğu: 300 mm

  • Bitişik takımlarla maksimum takım çapı: 90 mm; bitişik yuvalar boşken: 130 mm

  • Talaştan talaşa süre: 6,20 s

• Ölçüm ve problama

  • Otomatik takım uzunluğu ölçümü ve takım kırılma algılama

  • G37 otomatik takım uzunluğu ölçüm fonksiyonu

  • Mutlak konumlandırma sistemi

  • MAZA-CHECK sistemi

  • RMP600 iş parçası probu için hazırlık

• Soğutma sıvısı ve termal yönetim

  • Takım içinden geçen yüksek basınçlı soğutma sıvısı (~15 kgf/cm² ≈ 14,7 bar), akış ~35 L/dk

  • Soğutma sıvısı tankı: 300 L

  • Soğutma sıvısı yıkama sistemi

  • X/Y/Z eksenli bilyalı vidalar için soğutma

• Kontrol ve yazılım

  • MAZATROL diyaloglu ve EIA/ISO programlama; EIA/ISO'da eşzamanlı 5 eksenli kontrol

  • G00 Eğim Sabiti; Yumuşak yeniden başlatma; Eğimli işleme düzlemi; Ters Zamanlı İlerleme

  • Genişletilmiş iş ofsetleri: 300 çift; Değişken makrolar: 600 değişken

  • Kutupsal koordinat programlama; Tornado işleme döngüsü

  • Yüksek hızlı işleme ve yumuşatma; Döner eksenler için geometrik telafi

  • Kesintisiz Köşe Kontrolü; Değişken Hızlanma Kontrolü

  • Arayüzler: USB, LAN, SD bellek kartı

• Güvenlik, muhafaza, uyumluluk

  • Üst kapaklı tam çalışma alanı muhafazası

  • Kilitli operatör kapısı; çalışma alanı aydınlatması

  • Akıllı Güvenlik Kalkanı (ISS)

  • CE işareti

• Otomasyon/çalışma yardımcıları

  • Otomatik makine açma/kapama ve ısınma

Ek donanım

• Çelik işleme için sağ tarafta menteşeli kayışlı talaş konveyörü

• Avrupa pazarı için güç transformatörü

• Makine kurulum kiti

• Lehçe kullanım kılavuzları ve güvenlik etiketleri
