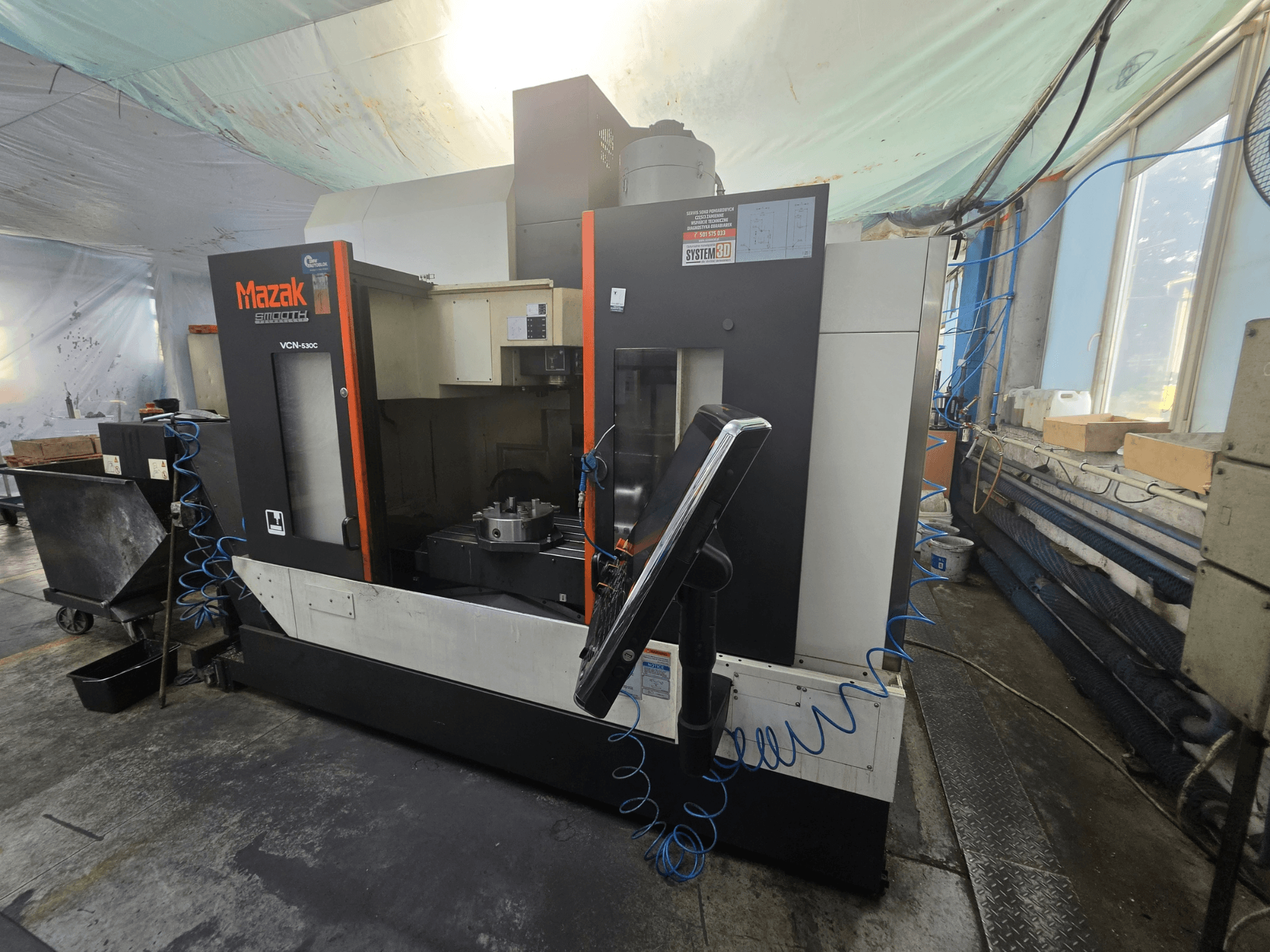

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Çalışma saati (sadece kesme): 11.917 saat

• Eksen hareket mesafeleri (standart VCN 530C):

  • Masa yüzeyi ile iş mili ucu arasındaki mesafe: 150–660 mm

  • Kolon ile iş mili merkezi arasındaki mesafe: 586 mm

• Çalışma alanı / kapasiteler:

  • Maksimum iş parçası uzunluğu: 1.300 mm

  • Maks. iş parçası genişliği: 550 mm

  • Maks. iş parçası yüksekliği: 570 mm

  • Maks. iş parçası ağırlığı: 1.200 kg

• Çalışma masası:

  • Masa boyutu: 1.300 × 550 mm

  • T-kanalları: 5; genişlik 18 mm; aralık 100 mm

  • Not: Masa yük kapasitesi, döner masa yük kapasitesini temsil etmez

• İş mili:

  • Motor gücü: 18,5 / 11 / 7,5 kW (çalışma koşullarına bağlı olarak)

• Takım / ATC:

  • Maks. takım uzunluğu: 350 mm

  • Maks. takım çapı: 80 mm (bitişik yuvalar boş olduğunda 125 mm)

  • Takımdan takıma geçiş süresi: 1,3 s

• İlerleme hızları:

  • Hızlı X/Y/Z: 42 m/dk

  • Kesme ilerlemesi: 1–42.000 mm/dk

• Yardımcı özellikler / boyutlar:

  • Soğutma sıvısı tankı kapasitesi: 250 L

  • Zemin alanı (yaklaşık): 2.880 × 3.102 mm

  • Makine yüksekliği (yaklaşık): 2.807 mm

• Dahil olan makine özellikleri (PD081 üretim paketi):

  • İş parçası hava püskürtme

  • Yüksek basınçlı mil içinden soğutma sıvısı

  • Makine kapaklarının soğutma sıvısı ile yıkanması

  • Senkron diş açma

  • CNC belleği: Maksimum 8 MB program boyutu

  • G00 Eğim Sabit hızlı hareket optimizasyonu

Ek donanım

• Dördüncü eksen:

  • Tsudakoma NC döner tabla, model RNE-200L (Japonya), 250 mm yüz plakalı

  • Makine üzerinde dördüncü eksen hazırlığı

• Talaş yönetimi:

  • Sol tarafta Crowther menteşeli bantlı talaş konveyörü

  • Sol tarafta talaş konveyörü için hazırlık

• Ölçüm:

  • Renishaw OMP60 iş parçası probu

  • Makine üzerinde OMP60 için hazırlık

• Emme:

  • Filtermist FX6002 yağ buharı emme ünitesi

• Diğer:

  • İş parçası tutma sistemi

  • Pnömatik tahrikli soğutma sıvısı yıkama tabancası
