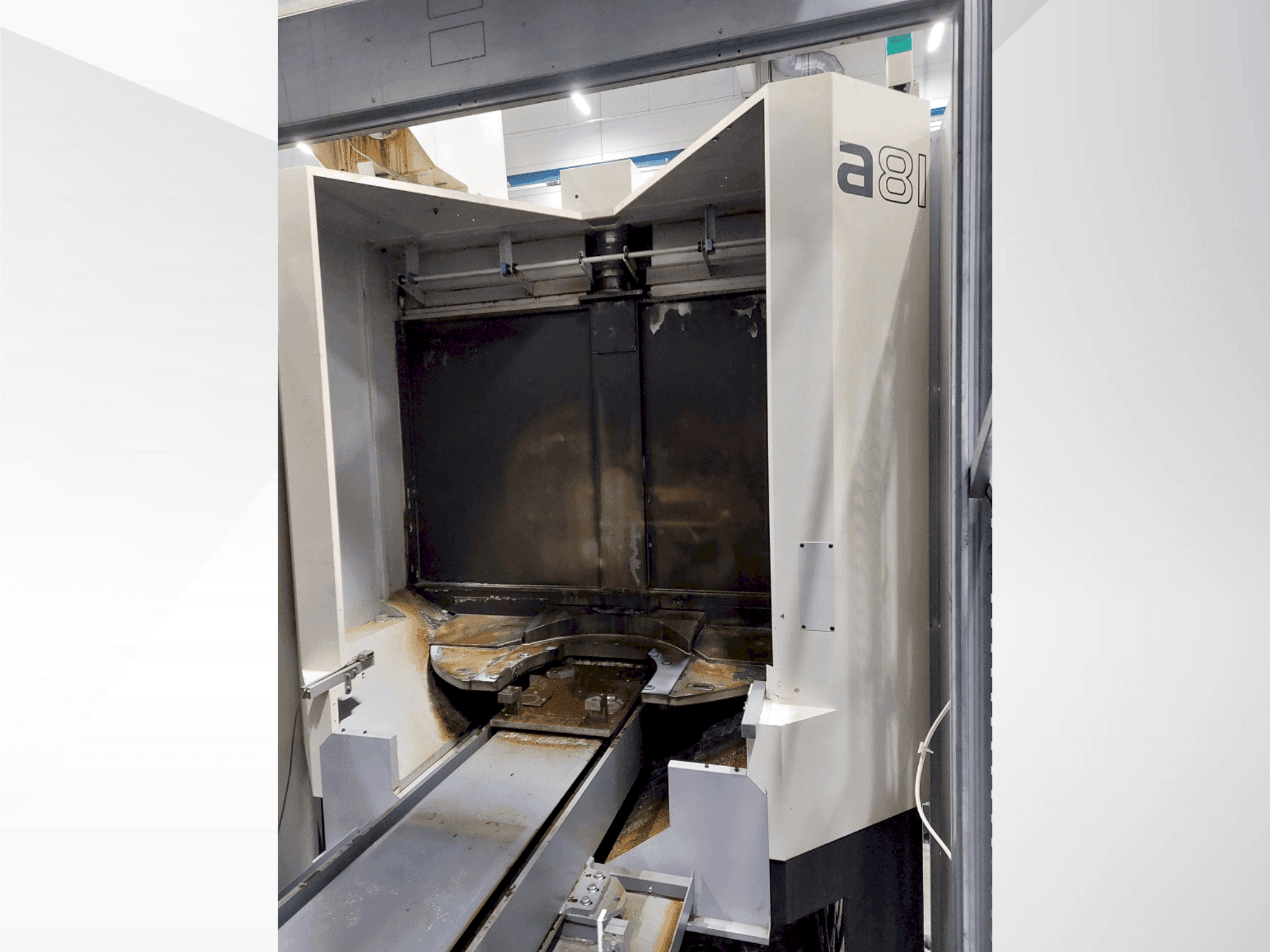

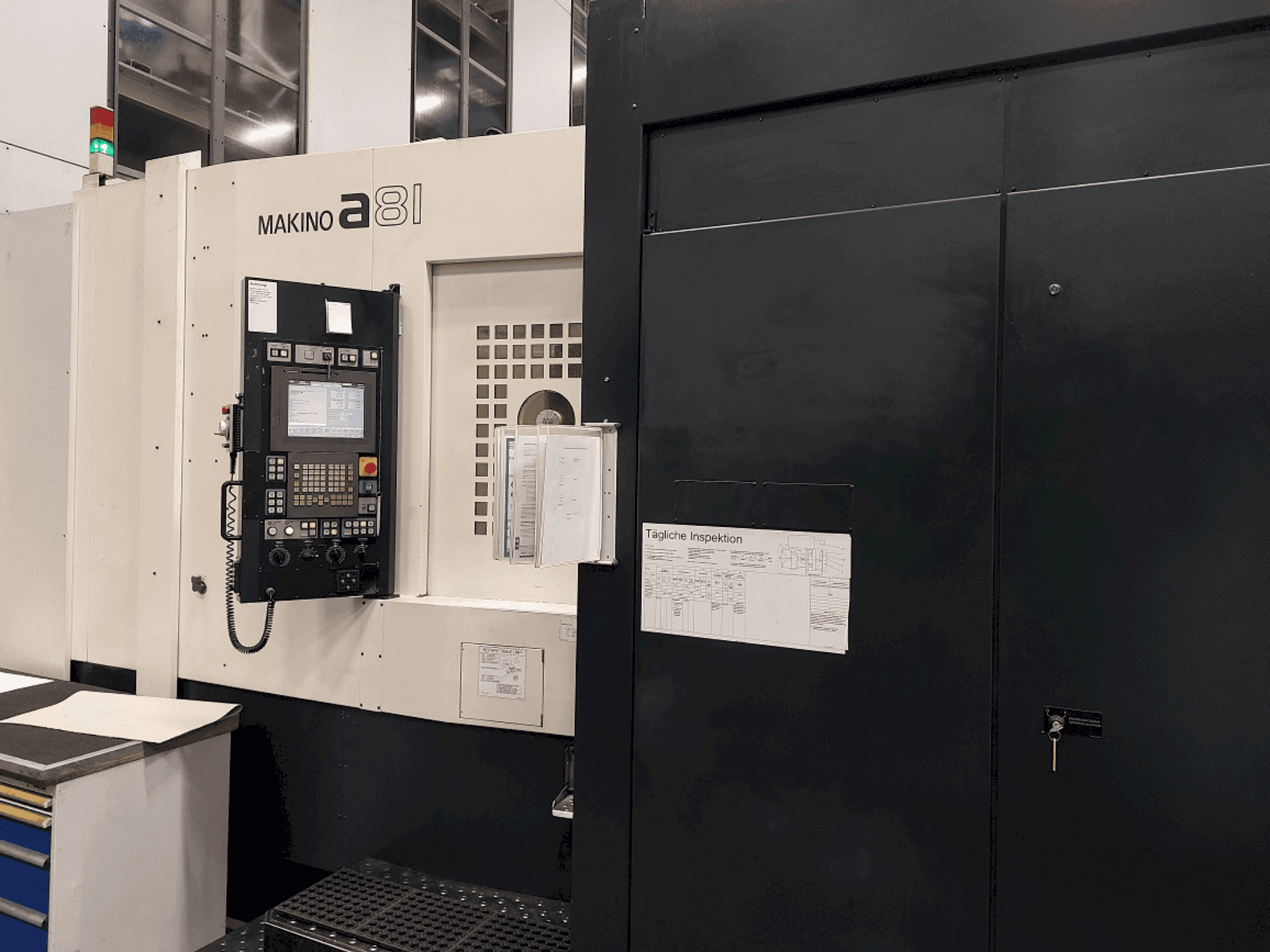

Makino - a81DE-MIL-MAK-2008-00002

Ek ekipman

• İş mili soğutma

• Knoll kompakt bant filtreli tank sistemi, 3200 litre

• İş mili üzerinden soğutma sıvısı beslemesi

• Yağ buharı ekstraksiyonu

• Sıyırıcı bantlı konveyör

• Bağımsız çalışma için dönüştürme kiti (şu anda bir sistem makinesi olarak kullanılmaktadır)

Makine Avantajları

Teknik Makine Avantajları

• Kolonun enine hareketi (x ekseni): 900 mm

• İş mili ünitesinin yükseklik ayarı (y ekseni): 800 mm

• Tablanın boylamasına hareketi (z ekseni): 1020 mm

• Çalışma alanında izin verilen dönme çapı: 1000 mm

• Maks. Palet yüzeyinden dönme yüksekliği: 1300 mm

• Palet boyutu: 630 x 630 mm

• Palet - nc - 4. nc eksenli döner tabla

• Giriş çözünürlüğü: 0. 001°

• Konumlandırma hassasiyeti: ± 3 arksaniye

• 242 saklama yuvasına sahip alet magazini

• Aydınlatma ve Filtrasyon:

  • Dergi aydınlatması (yenilenmiş).

  • Yatak ve çalışma alanı yıkaması için pompa ve kaba filtreleme.

  • 100 µm filtre keçesi.

• Soğutma Sistemleri:

  • İş Mili Üzerinden İç Soğutma (IKZ).

  • 50 bar'a kadar basınç kademeleri.

  • 40 µm çift anahtarlı filtre.

  • Harici bir soğutma pompası için hazırlanmış montaj.

• Yazılım ve Kontrol:

  • Fanuc Macro B.

  • HD-Skip işlevi.

Opsiyonel

• Depolama ve Paletler:

  • İki palet içerir.

  • Takım tutucu kapasitesi: 241 adet.

Ekstra Bilgiler

Güç Kaynağı 400 V, 3 fazlı AC, 50 Hz Güç değeri: 72 kVA Kontrol Sistemi 48 sıfır noktası ve Özel Makro B için seçenekler Takım ömrü izleme Takım kırılma tespiti Uyarlanabilir besleme kontrolü İş mili üzerinden basınçlı hava Knoll kompakt bant filtre, 3200 litre Manyetik ayırıcı IKZ için çift anahtarlı filtre İş mili üzerinden soğutma sıvısı beslemesi İş mili üzerinden basınçlı hava Yağ buharı çıkarma Sıyırıcı bantlı konveyör Kontrol Sistemi: Makino Pro5 48 sıfır noktası ve Özel Makro B için seçenekler Takım ömrü izleme Takım kırılma tespiti (ana çalışmaya paralel) Uyarlanabilir besleme kontrolü Bağımsız Çalışma için Dönüştürme Kiti (Şu anda bir sistem makinesi (FFS/FMS) olarak kullanılmaktadır) Çalışma alanının dışında konumlandırılmış bir istasyona 2 paleti dönüşümlü olarak yerleştiren palet değiştirici Palet tutucu döndürülebilir, 90° aralıklarla indekslenir, 0 konumu elektronik olarak izlenir Palet yerleştirilirken otomatik program çağrısı için kodlama Koruyucu bir cihaz ve elektrikli kilit ile emniyete alınmış palet depolama istasyonu
