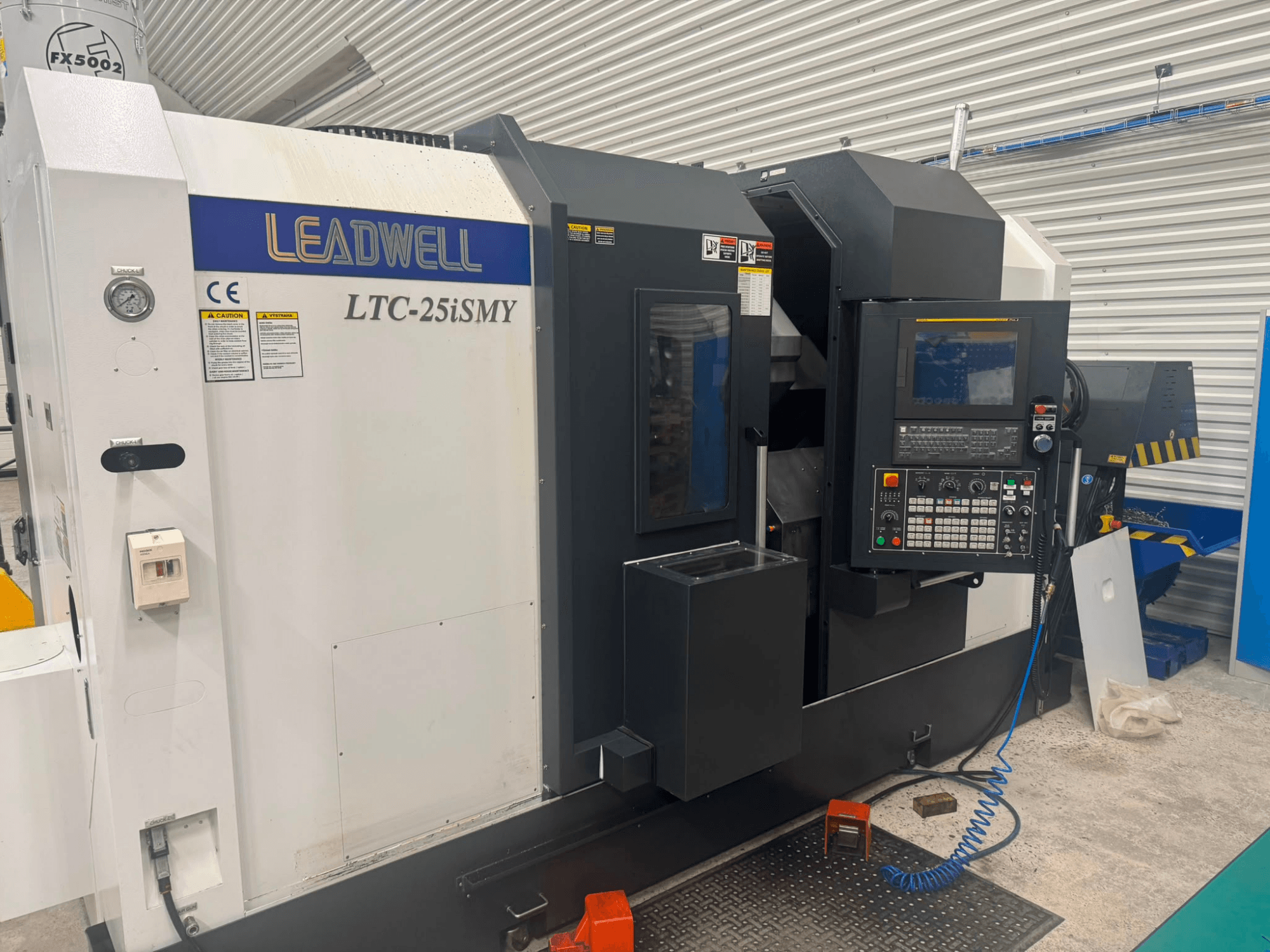

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapasiteler

  • Yatak üstündeki maksimum tornalama çapı: 590 mm

  • Enine destek üzerinde maks. tornalama çapı: 590 mm

  • Maks. tornalama çapı: 430 mm

  • Maks. tornalama uzunluğu: 770 mm

  • Maks. çubuk çapı: 78 mm

  • Maks. iş parçası ağırlığı: 39 kg

• Eksenler ve hareket mesafeleri

  • Z2 (karşı mil) hareket mesafesi: 780 mm

  • Min. C1 ekseni konumlandırma artışı (ana iş mili): 0,001

  • Min. C2 ekseni konumlandırma adımı (karşı mil): 0,001

• Ana iş mili

  • Mafra boyutu: 254 mm

  • Mil konikliği: A2-8

  • Mil deliği: 89 mm

  • Mil tahrik tipi: Fanuc A P30/6000i

• Karşı iş mili

  • Maks. hız: 4000 rpm

  • Mandal boyutu: 210 mm

  • Koniklik: A2-6

  • Maks. çubuk çapı: 66 mm

  • Güç: 15 kW

  • İş mili tahrik tipi: Fanuc A 12/7000i

• Taret / takım (EWS takım kafası)

  • Sıkıştırma sistemi çapı: BMT65

  • Konum sayısı: 12

  • Maks. dış takım boyutu: 25 x 25 mm

  • Maks. iç takım sıkıştırma çapı (diş açma): 40 mm

  • Komşu takım değiştirme süresi: 0,8 s

  • Maks. takım değiştirme süresi: 1,3 s

  • Tahrikli takımların maks. hızı (eksenel): 4000 rpm

  • Tahrikli takımların maks. hızı (radyal): 4000 rpm

  • Döner takım tahrik gücü: 4,5 kW

• Hızlı ilerlemeler

  • X: 15.000 mm/dk

  • Z: 20.000 mm/dk

  • Y: 7.500 mm/dk

  • Z2 (karşı mil): 20.000 mm/dk

• Kontrol

  • 15 inç LCD ekranlı Fanuc 0iTF PLUS, Manual Guide i, Ethernet

• Makine girişi: 65 kVA

Ek donanım

• Pens sıkıştırma

• Hidrolik mandren 254/3 (10"), maksimum çubuk çapı Ø77 mm, 3500 rpm

• Renishaw HPMA takım probu (motorlu kol)

• Takım kafasından geçen 20 bar yüksek basınçlı soğutma sıvısı

• Ana milin üstünde iş parçası üfleme nozulu

• Karşı milin üzerinde iş parçası üfleme nozulu

• Talaş hazneli kaset tipi talaş konveyörü

• 203/3 mandrenli karşı mil

• Konteynerli iş parçası çıkarma kepçesi

• Çubuk besleyici için hazırlık/arayüz

• Uyarı ışığı (makine durum ışığı)

• Soğutma sıvısı emülsiyonu için yağ ayırıcı (yağ kaybından kaynaklanan)

• 3 adet BMT65 eksenel döner ünite

• 3 adet BMT65 radyal döner ünite

• Dış tornalama için 4 adet çift taraflı tutucu BMT65

• BMT65 iç tornalama için 4 adet çift taraflı tutucu

• 1 adet iç tornalama için tek taraflı tutucu

• Filtermist emme sistemi FX5002
